Замена ЖК-экрана Panasonic Lumix DMC-ZS40
ЖК-экран может потребовать замены из-за физического повреждения или сбоя аппаратного обеспечения. Это довольно простой процесс, но будьте осторожны, чтобы не повредить материнскую плату при замене ЖК-экрана.
Шаг 1

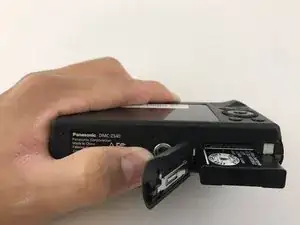

Найдите дверь для батареи/карты памяти в правом нижнем углу камеры.
Используйте палец или отвертку, чтобы сдвинуть серый зажим из заблокированного положения в открытое. Это откроет дверь.
Шаг 2

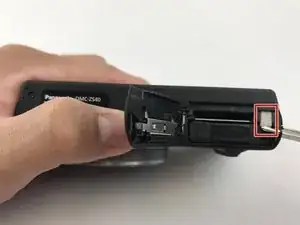

Поднимите фиксатор с правой стороны, чтобы освободить батарею.
Шаг 3
Удалите батарею из камеры.
Шаг 4

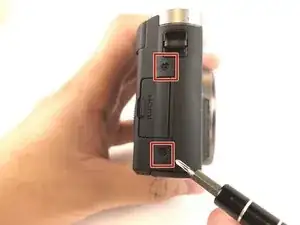

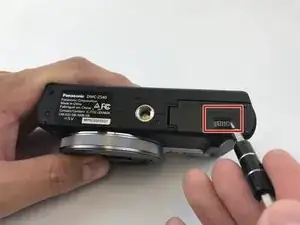

Открутите пять винтов по 3 мм, расположенных по периметру камеры, с помощью бит PH000 или отвертки Phillips 000.
Шаг 5

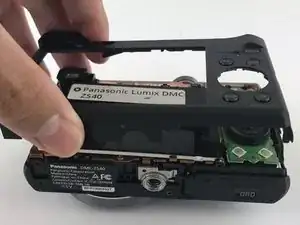

Снимите заднюю крышку камеры и положите камеру лицом вниз.
Шаг 6

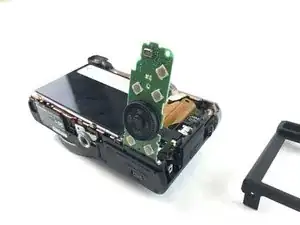

Поднимите печатную плату управления с правой стороны.
Шаг 7

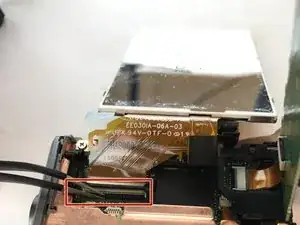

Переверните ЖК-экран вбок, чтобы показать соединение с материнской платой.
Удалите кабель передачи данных дисплея, соединяющий ЖК-экран с материнской платой. С помощью пинцета поднимите черный фиксирующий клапан, затем осторожно вытащите кабель передачи данных дисплея.
Будьте осторожны при обращении с любыми кабелями передачи данных дисплея в камере, так как они могут порваться.
Для сборки, вставьте кабель передачи данных дисплея обратно в ZIF-разъем и закройте фиксирующий клапан.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
