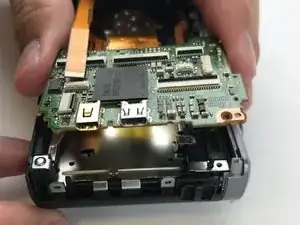

Замена материнской платы Panasonic Lumix DMC-ZS40

Найдите дверцу отсека батареи/карты памяти в правой нижней части корпуса камеры.

Используйте палец или отвертку, чтобы сдвинуть серый язычок из положения «заперто» в положение «открыто». Дверца откинется.

Нажмите вверх на выступ с правой стороны, чтобы освободить батарею.

Извлеките батарею из камеры.

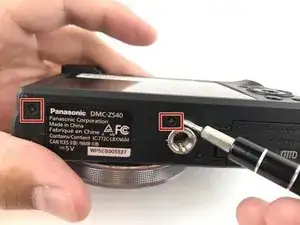

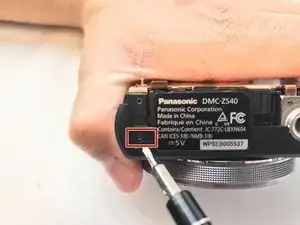

Открутите пять винтов длиной 3 мм, расположенных по бокам корпуса камеры, используя биту PH000 или крестовую отвертку Phillips 000.

Снимите заднюю крышку корпуса камеры и положите камеру лицевой стороной вниз.

Отогните вверх плату с регулятором управления на правой стороне.

Поверните ЖК-экран в сторону, чтобы открыть доступ к соединению с материнской платой.

Отсоедините кабель передачи данных дисплея, соединяющий ЖК-экран с материнской платой. С помощью пинцета поднимите черный фиксирующий язычок, затем аккуратно вытяните кабель.

Будьте осторожны при обращении с кабелями передачи данных дисплея в камере — они легко рвутся.

Для сборки вставьте кабель передачи данных обратно в ZIF-разъём и закройте фиксирующий язычок.

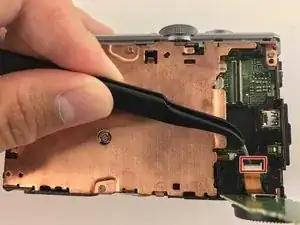

Отключите регулятор управления от материнской платы. Найдите ZIF-разъём для регулятора. Используйте пинцет или отвертку, чтобы приподнять фиксирующий язычок и снять ленточный кабель.

Ленточные разъёмы склонны к разрыву, поэтому при снятии действуйте осторожно.

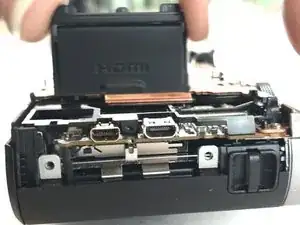

Снимите крышку разъёма HDMI с боковой стороны камеры.

Для этого шага инструменты не требуются.

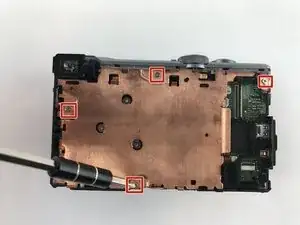

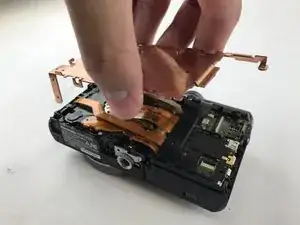

Снимите четыре винта длиной 4 мм на верхней части крышки пластины и винт 3 мм на боковой части камеры, используя биту PH000. После удаления винтов крышка пластины должна легко подняться.

Следите за разной длиной винтов и не перепутайте их.

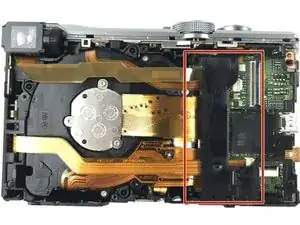

Снимите чёрную крышку, защищающую ZIF-разъёмы, рукой.

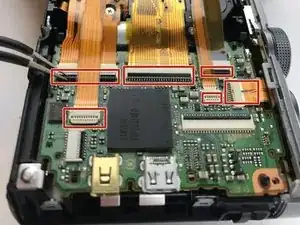

Отключите эти 6 ленточных кабелей от материнской платы. Используйте пинцет или отвертку, чтобы приподнять фиксирующие язычки у каждого ZIF-разъёма.
