Замена объектива камеры Panasonic Lumix DMC-ZS40

Найдите крышку отсека батареи/карты памяти в нижней правой части камеры.

Используйте палец или отвертку, чтобы сдвинуть серый защёлку из положения «заперто» в положение «открыто». Крышка откинется.

Нажмите вверх на защёлку с правой стороны, чтобы освободить батарею.

Извлеките батарею из камеры.

Отвинтите пять винтов 3 мм, расположенных по бокам камеры, используя насадку PH000 или крестовую отвёртку Phillips 000.

Подденьте заднюю крышку корпуса камеры и положите камеру лицевой стороной вниз.

Поднимите печатную плату блока управления диском с правой стороны.

Поверните ЖК-экран в сторону, чтобы открыть доступ к его разъёму на материнской плате.

Отсоедините кабель дисплея, соединяющий ЖК-экран с материнской платой. С помощью пинцета поднимите чёрную фиксирующую планку, затем аккуратно выньте кабель дисплея.

Будьте осторожны при работе с кабелями дисплея — они легко рвутся.

При обратной сборке вставьте кабель дисплея обратно в ZIF-разъём и закройте фиксирующую планку.

Отключите диск управления от материнской платы. Найдите ZIF-разъём для диска управления. Используйте пинцет или отвертку, чтобы поднять фиксирующую планку и снять ленточный кабель.

Ленточные разъёмы легко рвутся, поэтому действуйте осторожно при снятии.

Снимите крышку HDMI с боковой части камеры.

Для этого шага инструменты не требуются.

Удалите четыре винта 4 мм на верхней части крышки пластины и винт 3 мм на боковой стороне камеры, используя биту PH000. После удаления винтов крышка пластины должна подняться.

Следите за разными длинами винтов и не перепутывайте их.

Снимите чёрную крышку, закрывающую ZIF-разъёмы, вручную.

Отключите эти 6 ленточных кабелей от материнской платы. Используйте пинцет или отвертку, чтобы поднять фиксирующие планки каждого ZIF-разъёма.

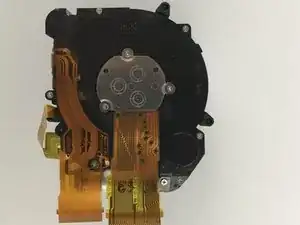

После отсоединения соответствующих ленточных кабелей сборку объектива можно вынуть вверх.
