Замена LCD-экрана Panasonic Lumix DMC-ZS60

Камеры

Если у вашего Panasonic Lumix DMC-ZS60 возникают проблемы с LCD-экраном, и он показывает черный экран или отображает артефакты при включении камеры, возможно, вам нужно заменить LCD-экран. Следуйте этому руководству, чтобы заменить LCD-экран.

Функциональный LCD-экран позволяет пользователю просматривать и редактировать сделанные снимки. Со временем LCD-экран может стать неработоспособным или если камера была неправильно использована.

Перед тем как заменить LCD-экран, убедитесь, что ваше устройство выключено и не заряжается.

Шаг 1

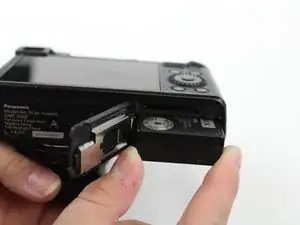

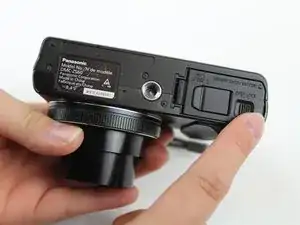

С помощью пальца сдвиньте черный зажим с заблокированного положения в открытое положение на двери для карты памяти/аккумулятора. Это откроет дверь камеры.

Шаг 2

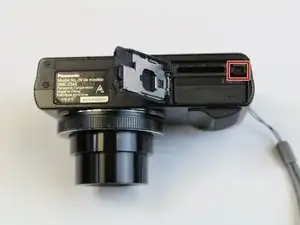

Поднимите черный язычок с правой стороны, чтобы освободить аккумулятор.

Шаг 3

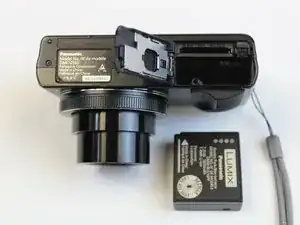

Удалите аккумулятор, выдвинув его из камеры.

Шаг 4

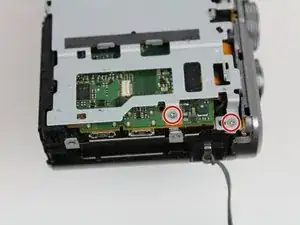

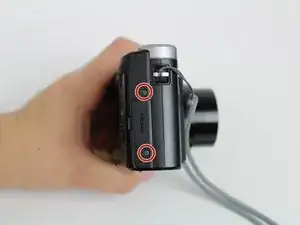

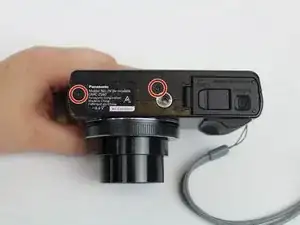

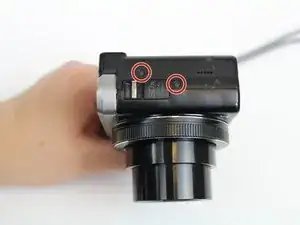

Используя отвертку Philips #000, отвинтите шесть винтов по 3 мм. Два винта расположены на трех сторонах, кроме верхней.

Шаг 5

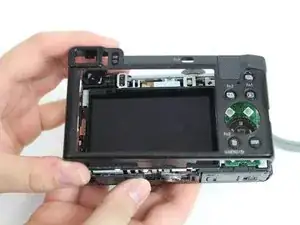

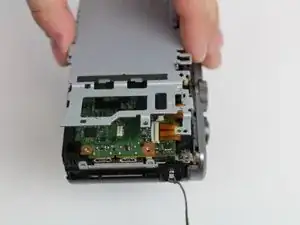

Снимите заднюю крышку и отложите в сторону.

Шаг 6

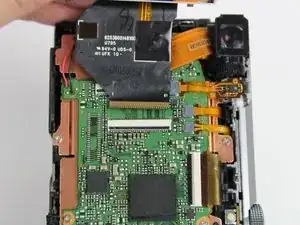

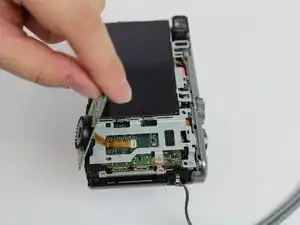

Поднимите правую плату управления.

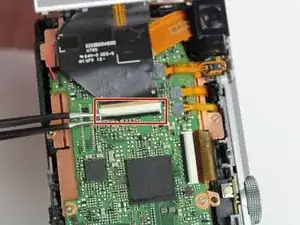

С помощью пинцета приподнимите белый фиксирующий язычок и аккуратно вытащите плату.

Шаг 7

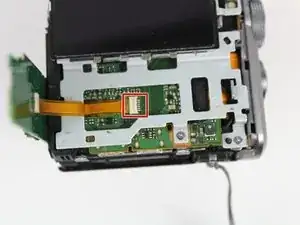

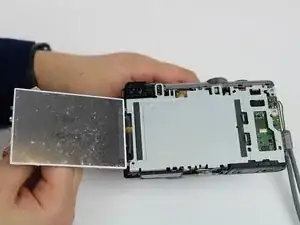

Поверните LCD-экран влево.

Открутите два винта по 3 мм с верхнего правого угла, используя отвертку Philips #000.

Снимите серую крышку плиты.

Шаг 8
