Замена системной платы Panasonic Lumix DMC-ZS35
Если ваша камера Panasonic Lumix DMC-ZS35 не включается или какой-либо из её компонентов работает неправильно, проблема может быть в системной плате Lumix. Выполнив эту инструкцию, вы сможете снять и заменить системную плату в своей камере Lumix.
Прежде чем заменять системную плату, ознакомьтесь с руководством по устранению неисправностей, чтобы убедиться, что проблему нельзя решить проще. Перед началом работы обязательно полностью выключите камеру и извлеките аккумулятор.
Шаг 1

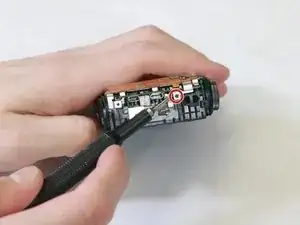

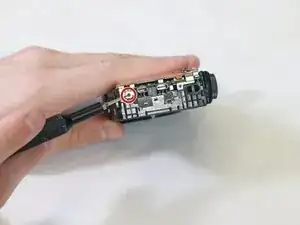

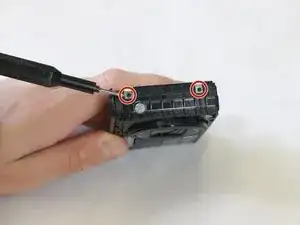

Открутите шесть винтов длиной 4 мм, расположенных на боковой и нижней части корпуса камеры, с помощью крестовой отвёртки №000.
Шаг 2
Пластиковой отвёрткой аккуратно разъедините заднюю часть корпуса и основную часть камеры. Рекомендуется пройти инструментом по всему стыку корпуса, чтобы обеспечить полное разделение.
Шаг 3

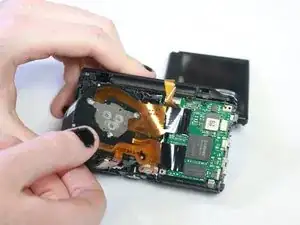

Аккуратно раздвиньте заднюю часть корпуса и основную часть камеры. Старайтесь прикладывать минимальное усилие, чтобы избежать повреждений камеры или корпуса.
Шаг 4
Открутите четыре винта длиной 3 мм, фиксирующих шарнир экрана, с помощью крестовой отвёртки №000.
Шаг 5
Осторожно извлеките ленточный кабель экрана из внутреннего разъёма, чтобы отключить экран и избежать повреждений.
Поднимите освобождённый экран с основания камеры, чтобы завершить процесс.
Шаг 6

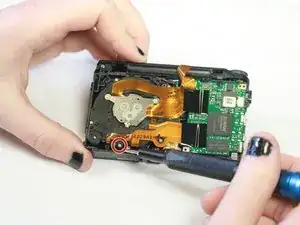

Открутите четыре винта длиной 2 мм, расположенные на сторонах внутренней металлической пластины, открытой после снятия задней крышки камеры, с помощью крестовой отвёртки №000.
Шаг 7

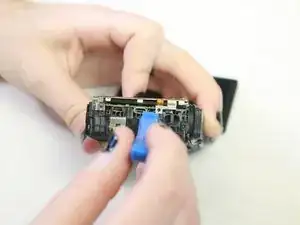

Используя отвёртку iFixit, аккуратно снимите металлическую накладку.
Осторожно отсоедините ленточный кабель, соединяющий накладку с блоком объектива.
Шаг 8

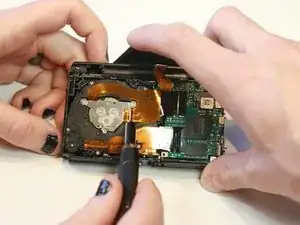

Открутите винты длиной 2 мм, удерживающие объектив, с помощью крестовой отвёртки №000. Винты находятся по периметру блока объектива в его корпусе.
Шаг 9
Осторожно поднимите блок объектива из корпуса после его освобождения.
Перед отделением блока объектива убедитесь, что все разъёмы и кабели отсоединены от других компонентов.
Шаг 10

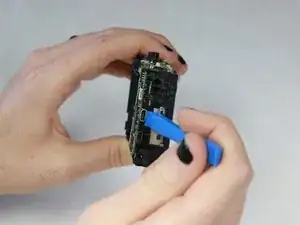

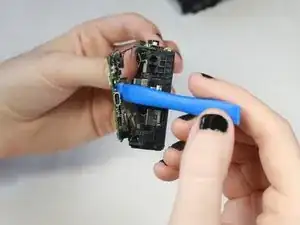

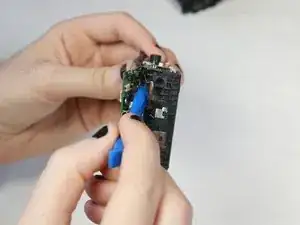

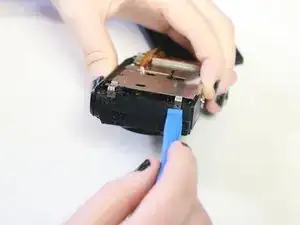

Используя отвёртку, аккуратно подденьте системную плату. При необходимости проведите отвёрткой по краям платы, чтобы ослабить её, и полностью снимите.
Перед отделением системной платы от камеры обязательно отключите все кабели, либо отсоединив разъёмы ZIF, либо распаяв их при необходимости.
Завершение
Чтобы собрать устройство, выполните действия в обратном порядке.
Перевод руководства с ifixit.com
