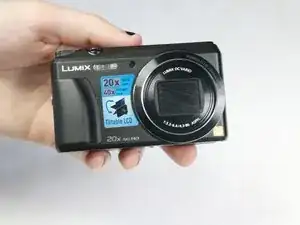

Замена вспышки Panasonic Lumix DMC-ZS35
Если вспышка вашей Lumix не работает, повреждена, работает неправильно или наблюдаются иные проблемы, причиной может быть неисправная лампа вспышки в вашей Lumix. Следуя этому руководству, Вы сможете снять и заменить элемент вспышки в вашей Lumix.
Перед заменой вспышки ознакомьтесь с этим Руководством по устранению неполадок, чтобы убедиться, что существует более простое решение вашей проблемы. Перед началом убедитесь, что камера полностью выключена и извлечён аккумулятор.
Шаг 1
Удалите шесть винтов длиной 4 мм, расположенных на боковой и нижней части корпуса камеры, используя отвертку Phillips #000.
Шаг 2
Используйте пластиковой инструмент для открытия, чтобы аккуратно отделить заднюю крышку от основной части корпуса камеры. Рекомендуется пройтись инструментом вдоль всего «шва» корпуса и камеры, чтобы обеспечить полное разделение.
Шаг 3
Осторожно раздвиньте заднюю крышку и корпус камеры. Рекомендуется прикладывать минимально необходимую силу, чтобы избежать непреднамеренного повреждения камеры или крышки.
Шаг 4
Отвинтите шесть винтов длиной 3 мм, удерживающих петлю ЖК-экрана, используя отвертку Phillips #000.

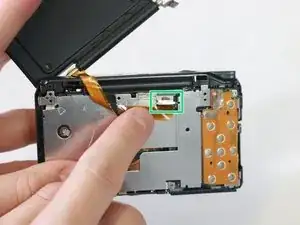

Аккуратно вытяните шлейф питания ЖК-экрана из внутреннего разъёма, чтобы отключить экран и предотвратить нежелательные повреждения.

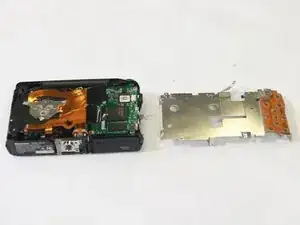

Поднимите освобождённый ЖК-экран от основания камеры, чтобы завершить процесс.
Шаг 5

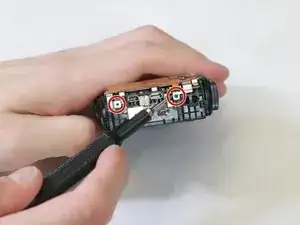

Отвинтите два винта длиной 4 мм, удерживающие металлическую пластину на боковой стороне камеры, с помощью отвертки Phillips #000.

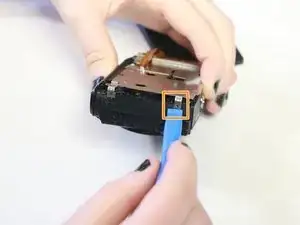

С помощью инструмента для открытия аккуратно отделите металлическую пластину от основного корпуса камеры.
Шаг 6

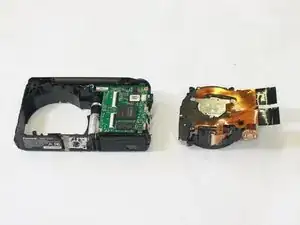

Выдавите объектив из передней части камеры пальцем. Поскольку вы уже удалили все винты, удерживающие его, вы сможете легко выдавить его с небольшим усилием или вовсе без сопротивления.
Шаг 7

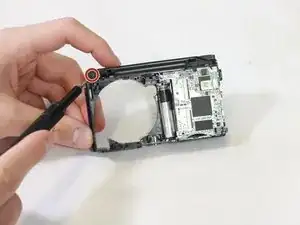

Поверните камеру фронтальной частью от себя и удалите винт длиной 3 мм в верхнем левом углу с помощью отвертки Phillips #000.
Теперь, когда все винты, удерживающие верхнюю панель, удалены, панель будет болтаться. Пошевелите её пальцами, пока не сможете полностью снять.
Удалите винт длиной 3 мм, находящийся за вспышкой, с помощью отвертки Phillips #000. Его немного трудно увидеть, но отвертка должна поместиться в зазор.
Шаг 8

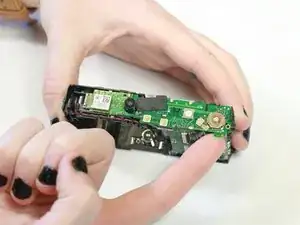

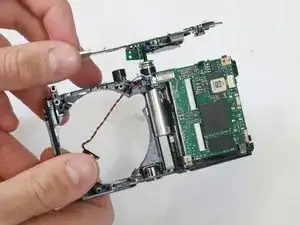

Верхняя плата материнской платы готова к снятию. Лёгкими рывками пальцев потяните её за каждый угол, чтобы ослабить.

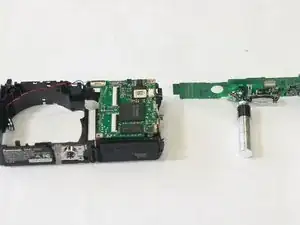

Когда она ослабнет, снимите весь модуль вспышки, полностью отделив его от основного корпуса камеры.
Заключение
Для сборки устройства снова следуйте инструкциям в обратном порядке.
