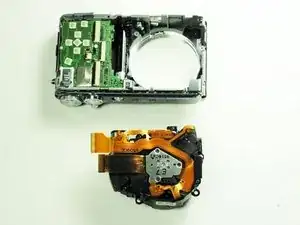

Замена объектива Panasonic Lumix DMC-ZS3

Камеры

Если Ваш Panasonic Lumix DMC-ZS3 выдаёт нечёткие, размытые, засвеченные или иным образом ухудшенные изображения, возможно, объектив повреждён. Небольшие повреждения или пятна на объективе могут вызвать незначительное снижение качества фотографий и видео, но при серьёзном повреждении или разрушении объектива его следует полностью заменить.

Объективы контролируют количество света, попадающего в камеру. Оптические элементы внутри фокусируют свет в фокусную точку, и если объектив повреждён или разрушен, свет не сможет правильно направляться на матрицу камеры, что приведёт к размытым изображениям или избыточным засветам. В таком случае объектив следует заменить.

Перед началом убедитесь, что устройство не подключено к внешним источникам питания, и полностью выключите его.

Шаг 1

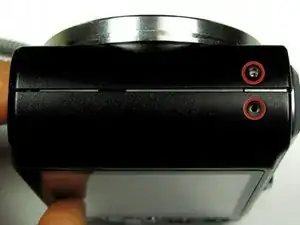

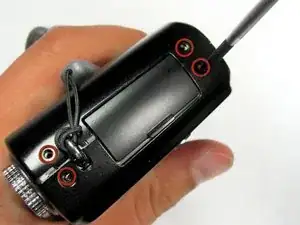

Снимите одиннадцать 3 мм винтов, крепящих крышки к ZS3.

Слишком сильное усилие при откручивании винтов может сорвать шлицы и затруднить последующее извлечение винтов.

Шаг 2

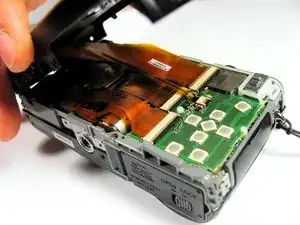

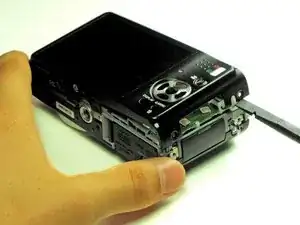

Используйте плоский конец лопатки, чтобы аккуратно отжать заднюю крышку от остальной части корпуса, как показано.

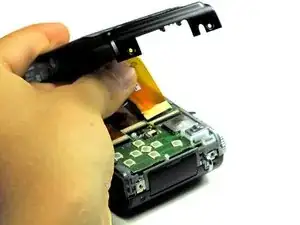

Поднимайте заднюю крышку медленно и осторожно. Сильное отрывное усилие и полное разделение на этом этапе могут повредить внутренние соединения.

Шаг 3

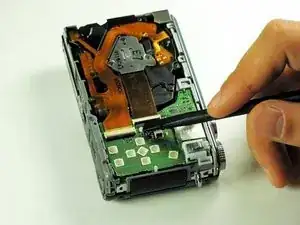

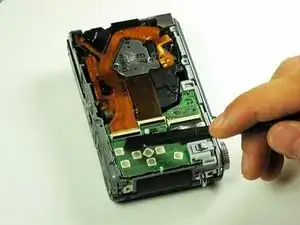

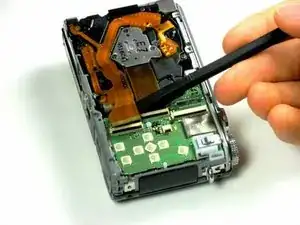

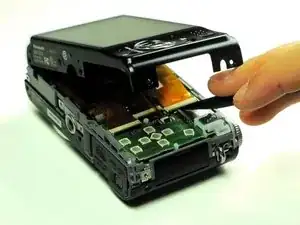

С помощью ногтя или лопатки отогните фиксирующую планку ZIF на двух разъёмах ленточных кабелей ЖК-дисплея, соединяющих заднюю крышку с остальной частью корпуса.

Убедитесь, что Вы открываете фиксирующую лапку, а не тянете за сам разъём, смонтированный на плате.
