Замена блока объектива Panasonic Lumix DMC-ZS6
Повреждён ли объектив камеры Panasonic Lumix DMC-ZS6, появился ли на изображении странный цвет, мерцание или он вообще не работает? В таком случае пора заменить его на новый объектив.
В данном руководстве показано, как аккуратно разобрать корпус камеры, извлечь повреждённый объектив из материнской платы и установить на его место исправный.
Перед началом работы убедитесь, что устройство полностью выключено.
Шаг 1

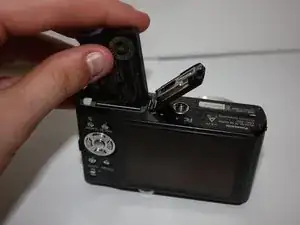

Извлеките аккумулятор и карту памяти SD.
Шаг 2

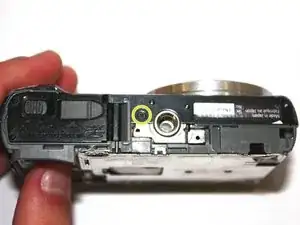

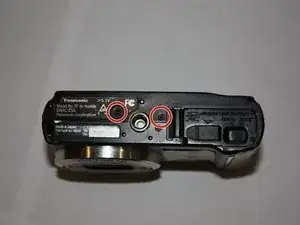

Открутите два нижних винта 1,0 мм крестообразной отвёрткой №000.

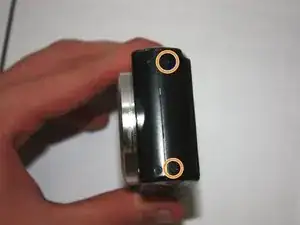

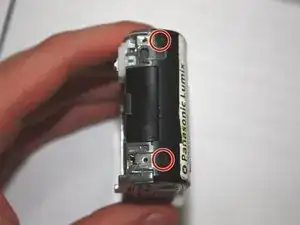

Открутите два винта 1,0 мм слева крестообразной отвёрткой №000.
Открутите два винта 1,0 мм справа крестообразной отвёрткой №000.
Шаг 3
Осторожно отделите заднюю часть камеры от основного корпуса.
Не прикладывайте чрезмерных усилий. ЖК-экран подключён шлейфами, которые легко повредить.
Шаг 4

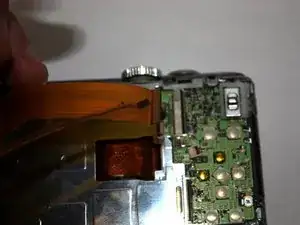

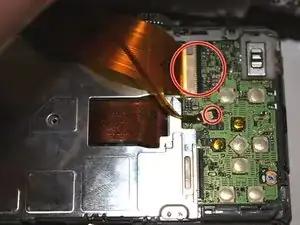

Воспользуйтесь кончиком плоской отвёртки 2,0 мм, чтобы отогнуть чёрные фиксаторы шлейфов.
Аккуратно потяните за шлейфы, чтобы отсоединить их.
Шаг 5

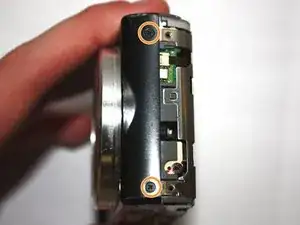

Открутите два винта 1,0 мм слева крестообразной отвёрткой №000.
Открутите два винта 1,0 мм справа крестообразной отвёрткой №000.
Открутите два нижних винта 1,0 мм крестообразной отвёрткой №000.
Шаг 6

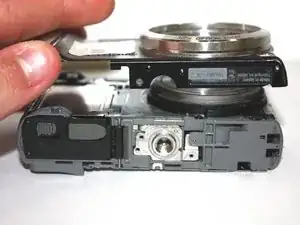

Осторожно отделите переднюю часть камеры от основного корпуса.
Шаг 7

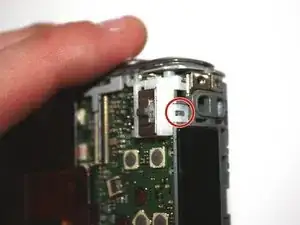

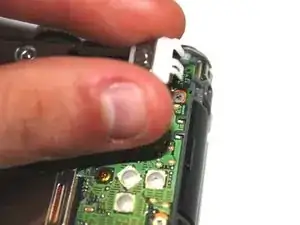

Воспользуйтесь кончиком плоской отвёртки 1,5 мм, чтобы освободить пластиковый фиксатор.
Осторожно поднимите переключатель управления в сторону от материнской платы.
Шаг 8

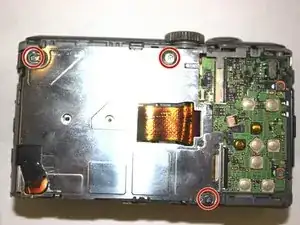

Открутите три серебристых винта 1,0 мм крестообразной отвёрткой №000.
Воспользуйтесь кончиком плоской отвёртки 2,0 мм, чтобы освободить металлический фиксатор, затем аккуратно поднимите экран в сторону от материнской платы.
Шаг 9

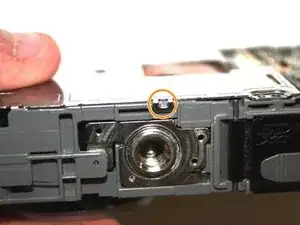

Вставьте кончик плоской отвёртки 2,0 мм в центральное отверстие крепления штатива и надавите в направлении, противоположном кнопке.
Осторожно поднимите крепление штатива из корпуса камеры.
Шаг 10
Воспользуйтесь плоской отвёрткой 2,0 мм, чтобы отогнуть коричневый фиксатор на материнской плате и аккуратно отсоединить шлейф.

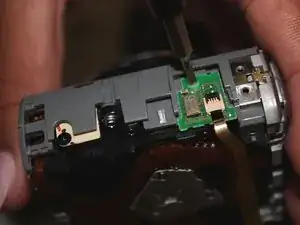

Вставьте кончик плоской отвёртки 2,0 мм в отверстие на дополнительной плате и приложите усилие вверх, чтобы извлечь плату из основного корпуса.
Шаг 11

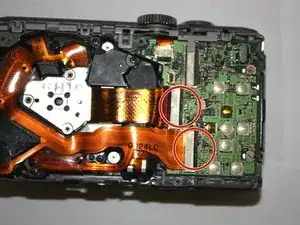

Воспользуйтесь плоской отвёрткой 2,0 мм, чтобы отогнуть два фиксатора на материнской плате и аккуратно отсоединить шлейфы.

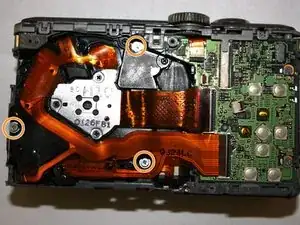

Открутите три серебристых винта 1,0 мм крестообразной отвёрткой №000.

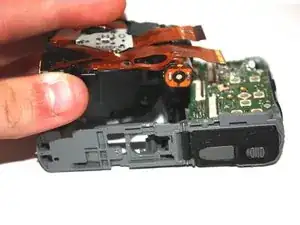

Осторожно поднимите блок объектива из камеры.
Заключение
Чтобы собрать устройство заново, выполните все действия в обратном порядке.
Перевод руководства с ifixit.com
