Замена верхней платы Panasonic Lumix DMC-ZS6

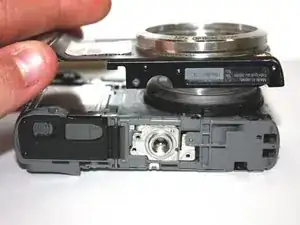

Извлеките аккумулятор и карту SD.

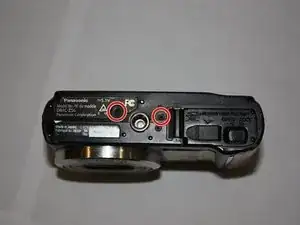

Выверните два нижних винта 1,0 мм крестовой отверткой Phillips #000.

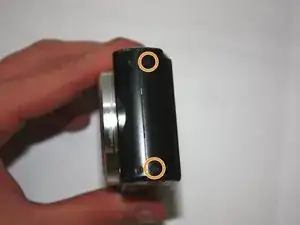

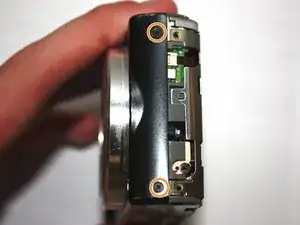

Выверните два винта 1,0 мм слева крестовой отверткой Phillips #000.

Выверните два винта 1,0 мм справа крестовой отверткой Phillips #000.

Аккуратно отделите заднюю панель камеры от корпуса.

Не прикладывайте чрезмерную силу. ЖК-дисплей подключён ленточными кабелями, которые легко повредить.

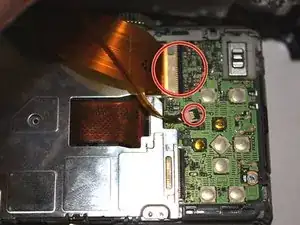

Используйте наконечник лопатки, чтобы поднять чёрные защёлки на ленточных кабелях.

Осторожно потяните ленточные кабели, чтобы вынуть их из разъёмов.

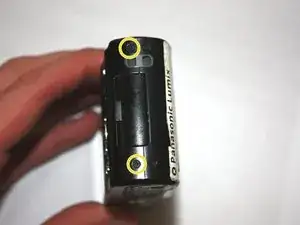

Выверните два винта 1,0 мм справа крестовой отверткой Phillips #000.

Выверните два винта 1,0 мм слева крестовой отверткой Phillips #000.

Выверните один винт 1,0 мм снизу крестовой отверткой Phillips #000.

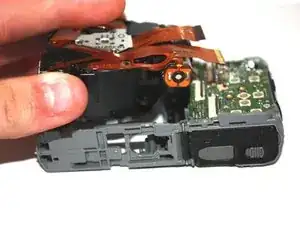

Аккуратно отделите переднюю панель камеры от корпуса.

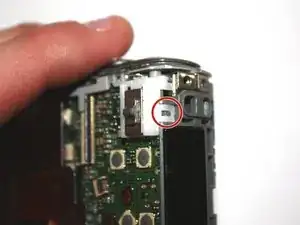

Используйте наконечник лопатки, чтобы отжать пластиковую защёлку.

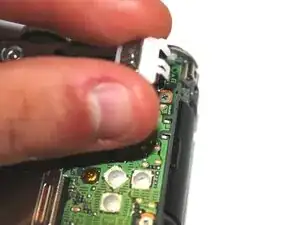

Осторожно поднимите переключатель селектора от платы.

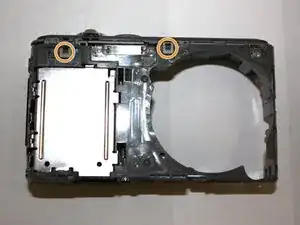

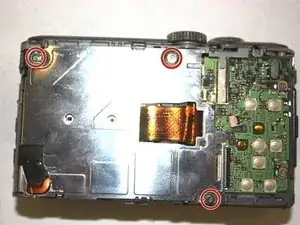

Выверните три винта 1,0 мм крестовой отверткой Phillips #000.

Используйте наконечник лопатки, чтобы отсоединить металлическую защёлку. Аккуратно поднимите экранную пластину с платы.

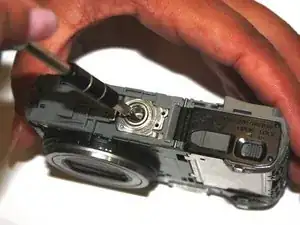

Вставьте наконечник лопатки в центральное отверстие крепления штатива. Приложите усилие в направлении, противоположном кнопке.

Аккуратно выньте крепление штатива из корпуса камеры.

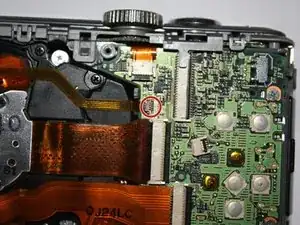

Используйте лопатку, чтобы поднять коричневую защёлку на материнской плате. Аккуратно выньте ленточный кабель из разъёма.

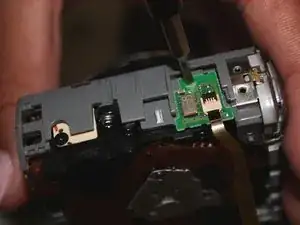

Вставьте наконечник лопатки в отверстие на дочерней плате. Приложите усилие вверх, чтобы извлечь дочернюю плату из основного корпуса.

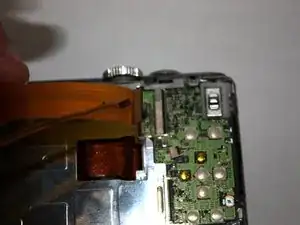

Используйте лопатку, чтобы поднять две защёлки на материнской плате. Аккуратно выньте ленточные кабели из разъёмов.

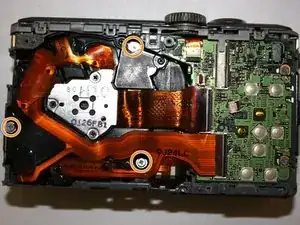

Выверните три серебристых винта крестовой отверткой Phillips #000.

Осторожно поднимите модуль объектива из камеры.

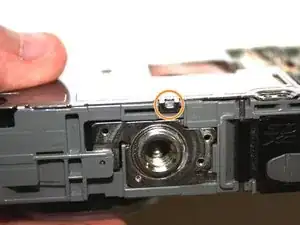

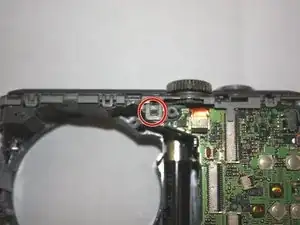

Используйте наконечник лопатки, чтобы отжать защёлку на задней части камеры.

Используйте наконечник лопатки, чтобы отжать две защёлки на передней части камеры.

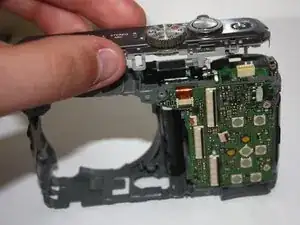

Аккуратно снимите верхнюю панель.
