Замена экрана ЖК-дисплея Panasonic Lumix DMC-ZS3

Выкрутите одиннадцать винтов длиной 3 мм, крепящих крышки к корпусу ZS3.

Избыточное усилие при удалении винтов может привести к повреждению их головок и затруднить дальнейший демонтаж.

Используя плоский конец лопатки, аккуратно отогните заднюю крышку от остальной части устройства, как показано на изображении.

Убедитесь, что вы медленно и аккуратно поднимаете заднюю крышку. Резкое открытие и полное отделение крышки на данном этапе может повредить внутренние соединения.

Используя ноготь или лопатку, отогните фиксатор разъёмов ленточных кабелей ЖК-дисплея, которые соединяют заднюю крышку с остальной частью устройства.

Убедитесь, что вы отгибаете именно фиксатор, а не тянете сам разъём, закреплённый на плате.

Извлеките два ленточных кабеля платы ЖК-дисплея из их разъёмов.

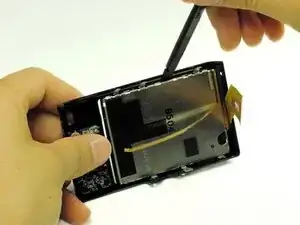

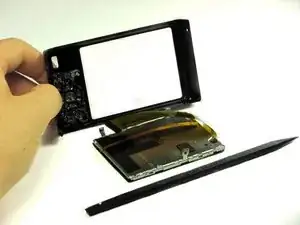

Возьмите заднюю панель и с помощью плоского конца лопатки аккуратно отогните экран ЖК-дисплея от задней крышки.

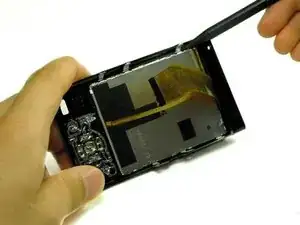

Возможно, потребуется слегка пошевелить лопаткой, чтобы ослабить клей, удерживающий экран ЖК-дисплея на задней крышке.

Следите за тем, чтобы не прикладывать чрезмерных усилий, чтобы не повредить компоненты.
