Замена объектива камеры Panasonic Lumix DMC-ZS60
Если ваш Panasonic Lumix DMC-ZS60 упал и объектив треснул, или вы столкнулись с заклиниванием объектива, возможно, потребуется заменить объектив камеры. Следуйте этому руководству, чтобы заменить объектив камеры.
Рабочий объектив позволяет пользователю использовать камеру во всех её возможностях. Без объектива фотографии сделать нельзя, и камера становится бесполезной.
Это руководство требует аккуратного обращения с внутренними частями камеры, уделяя особое внимание тому, чтобы не потревожить сенсор камеры, расположенный внутри объектива.
Убедитесь, что устройство выключено, прежде чем пытаться снять объектив камеры.
Шаг 1
Сдвиньте черный фиксатор пальцем из заблокированного положения в открытое на крышке отсека для карты памяти/аккумулятора. Это откроет крышку камеры.
Шаг 2
Подожмите вверх черную защелку с правой стороны, чтобы освобождить аккумулятор пружинным механизмом.
Шаг 3
Извлеките аккумулятор, сдвинув его из корпуса камеры.
Шаг 4
Используя отвертку Phillips #000, отвинтите шесть винтов 3 мм. По два винта расположены на трёх сторонах, исключая верхнюю.
Шаг 5
Подденьте заднюю крышку корпуса и отложите в сторону.
Шаг 6
Поднимите плату управления диском управления с правой стороны.
Используйте пинцет, чтобы поддеть белую прижимную защёлку и аккуратно вытащить плату.
Шаг 7
Откиньте ЖК-экран влево.
Отвинтите два винта 3 мм в верхней правой части с помощью отвертки Phillips #000.
Снимите серую защитную пластину.
Шаг 8
Используйте пинцет, чтобы поддеть черную прижимную ленточную защёлку и аккуратно потяните, чтобы освободить ЖК-экран от корпуса.
Шаг 9

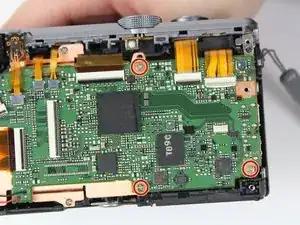

Удалите эти три винта 3 мм с помощью отвертки Phillips #000.
Шаг 10

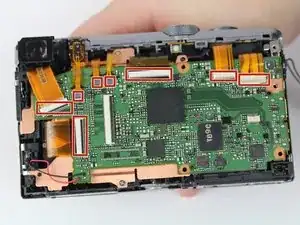

Отключите эти 9 ленточных кабелей от материнской платы. Один ленточный кабель спрятан под большим слева.
Сначала с помощью пинцета поднимите прижимные защёлки каждого разъёма, затем аккуратно выньте ленточные кабели.
Шаг 11

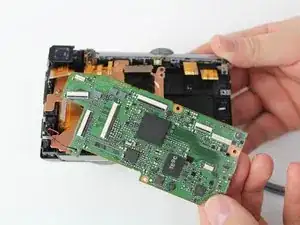

Теперь вы сможете приподнять материнскую плату — она будет соединена только двумя проводами.
Чтобы полностью снять материнскую плату, придётся припая�ть металлические контакты, чтобы удалить провода.
Для получения дополнительной информации о пайке посетите руководство Как паять и распаивать соединения.
Шаг 12

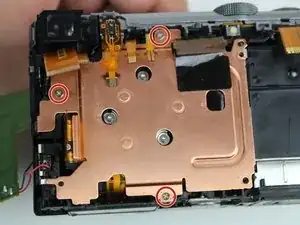

Отвинтите три винта 3 мм, крепящие накладную пластину, с помощью отвертки Phillips #000.

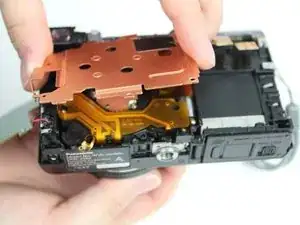

Снимите накладную пластину, чтобы открыть доступ к объективу камеры.
Шаг 13

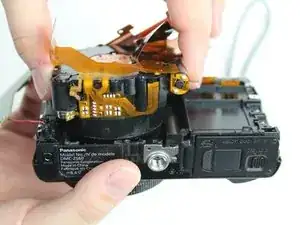

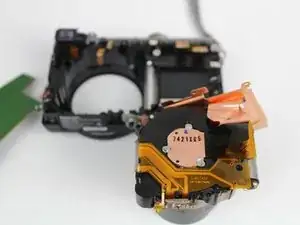

Поднимите объектив камеры и извлеките его из корпуса.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
