Замена датчика (сенсора) камеры Panasonic Lumix DMC-ZS40

Найдите крышку отсека батареи/карты памяти в нижней правой части корпуса камеры.

Используйте палец или отвёртку, чтобы сдвинуть серый защёлку из положения «заперто» в положение «открыто». Это откроет крышку.

Нажмите вверх на защёлку с правой стороны, чтобы освободить батарею.

Извлеките батарею из камеры.

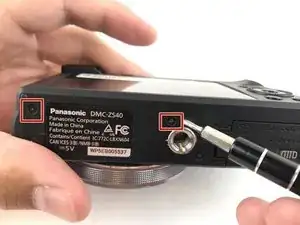

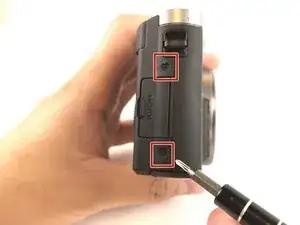

Выкрутите эти пять винтов длиной 3 мм, расположенных по бокам камеры, используя отвёртку с битой PH000.

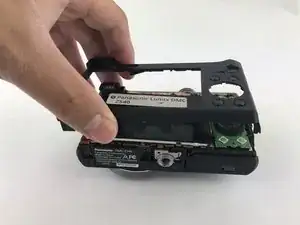

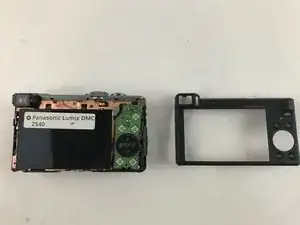

Снимите заднюю крышку корпуса камеры и положите камеру лицевой стороной вниз.

Откиньте вверх плату с диском управления с правой стороны.

Отодвиньте ЖК-экран в сторону перед снятием крышки пластины. На фотографии ЖК-экран уже снят. Для этого руководства снимать ЖК-экран или диск управления не обязательно.

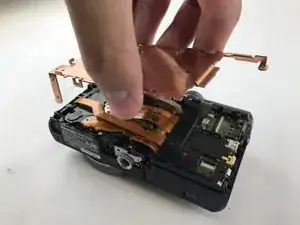

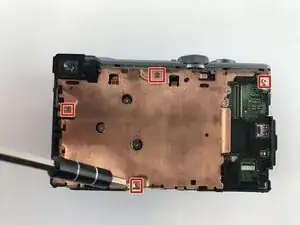

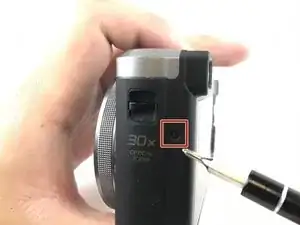

Удалите эти четыре винта длиной 4 мм и один винт 3 мм на верхней части крышки пластины и на боковой стороне камеры, используя биту PH000. После снятия винтов крышка пластины должна легко подняться.

Следите за длиной винтов и не перепутайте их.

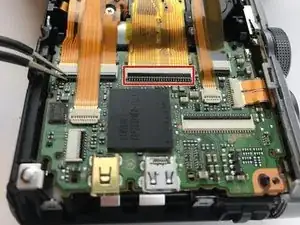

Отсоедините ленточный кабель, соединяющий датчик с материнской платой. Используйте пинцет или отвёртку, чтобы поднять фиксирующий язычок ZIF-коннектора и извлечь кабель.

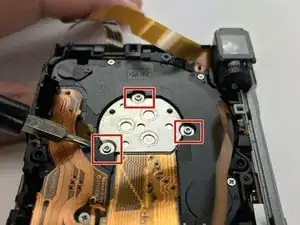

Используя отвёртку T3, выкрутите три винта Torx T3 диаметром 2,5 мм, удерживающие датчик.

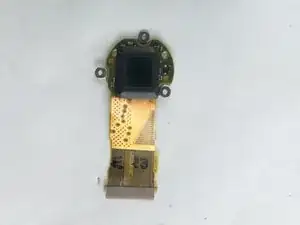

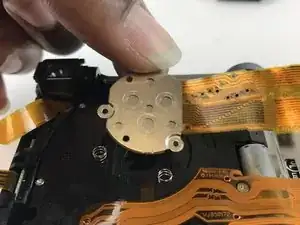

Осторожно поднимите датчик со пружин.
