Замена сенсора камеры Panasonic Lumix DMC-ZS60
Если у вашей Panasonic Lumix DMC-ZS60 проблемы с сенсором камеры — на фотографиях появляются пятна или снимки не получаются четкими — возможно, необходимо заменить сенсор. Следуйте этому руководству, чтобы заменить сенсор камеры.
Рабочий сенсор камеры обеспечивает пользователю безупречные снимки и показывает максимально возможное разрешение. Сенсор может выйти из строя из-за старения или неправильного обращения.
Перед началом замены сенсора убедитесь, что камера выключена и зарядное устройство отключено.
Шаг 1
Сдвиньте черный фиксатор на дверце для карты памяти/аккумулятора из положения «заперт» в положение «открыто» пальцем. Это откроет крышку камеры.
Шаг 2
Поднимите черную защелку с правой стороны, чтобы освободить аккумулятор.
Шаг 3
Извлеките аккумулятор, сдвинув его из корпуса камеры.
Шаг 4
Отверткой Phillips #000 отвинтите шесть винтов длиной 3 мм. По два винта расположены на трех сторонах корпуса, за исключением верхней.
Шаг 5
Подденьте и снимите заднюю крышку корпуса, отложите в сторону.
Шаг 6
Поднимите плату с регулятором диска управления справа.
Пинцетом подденьте белую фиксирующую лапку и аккуратно вытащите плату.
Шаг 7
Откиньте ЖК‑экран влево.
Отвинтите два винта 3 мм в верхней правой части с помощью отвертки Phillips #000.
Снимите серую пластину-крышку.
Шаг 8
Пинцетом подденьте черную фиксирующую лапку и аккуратно вытащите ЖК‑экран из устройства.
Шаг 9
Снимите эти три винта 3 мм с помощью отвертки Phillips #000.
Шаг 10
Отключите эти 9 ленточных кабелей от материнской платы. Один ленточный кабель скрыт под более крупным слева.
Пинцетом сначала приподнимите фиксирующие лапки каждого разъема, затем выньте ленточный кабель.
Шаг 11
Теперь вы сможете приподнять материнскую плату — она будет подключена только двумя проводами.
Чтобы полностью снять материнскую плату, потребуется выпаять контакты металлов, чтобы освободить провода.
Для получения дополнительной информации по пайке посетите руководство Как паять и выпаивать соединения.
Шаг 12
Отвинтите три винта 3 мм, крепящие крышку пластины, с помощью отвертки Phillips #000.
Снимите крышку пластины, чтобы получить доступ к объективу камеры.
Шаг 13

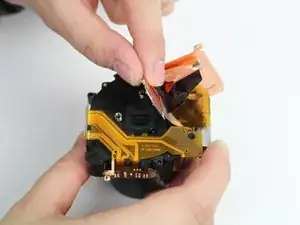

Поднимите объектив камеры и извлеките его из корпуса.
Шаг 14

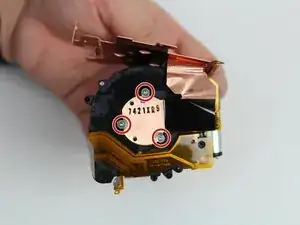

Отвинтите три винта с помощью отвертки Torx T2.
Снимите сенсор камеры.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
