Замена блока вспышки Panasonic Lumix DMC-ZS6

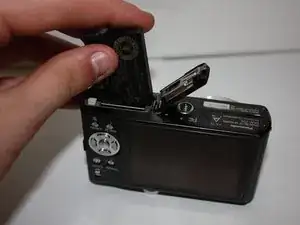

Извлеките аккумулятор и карту SD.

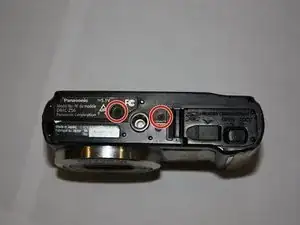

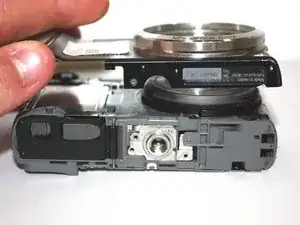

Выверните два винта 1.0 мм снизу крестовой отверткой Phillips #000.

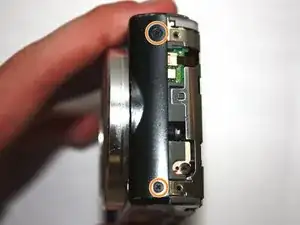

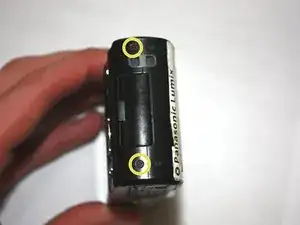

Выверните два винта 1.0 мм слева крестовой отверткой Phillips #000.

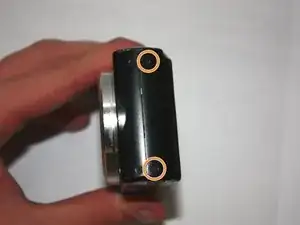

Выверните два винта 1.0 мм справа крестовой отверткой Phillips #000.

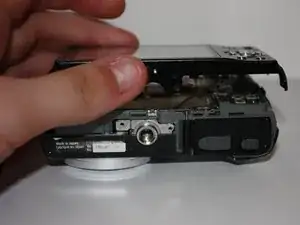

Осторожно отделите заднюю панель корпуса камеры от основной части.

Не прикладывайте чрезмерную силу. ЖК-экран подключён ленточными кабелями, которые легко повредить.

Используйте наконечник лопатки, чтобы отогнуть чёрные фиксаторы на ленточных кабелях.

Аккуратно потяните за ленточные кабели, чтобы отсоединить их.

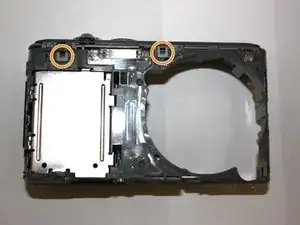

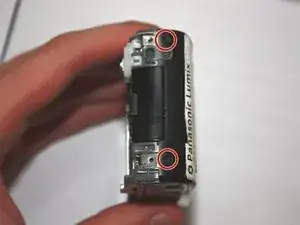

Выверните винты 1.0 мм слева крестовой отверткой Phillips #000.

Выверните винты 1.0 мм справа крестовой отверткой Phillips #000.

Выверните один нижний винт 1.0 мм крестовой отверткой Phillips #000.

Осторожно отделите переднюю панель корпуса камеры от основной части.

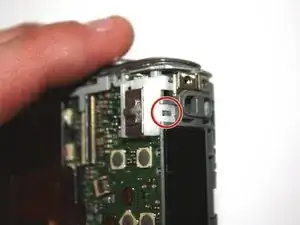

Используйте наконечник лопатки, чтобы отжать пластиковый фиксатор.

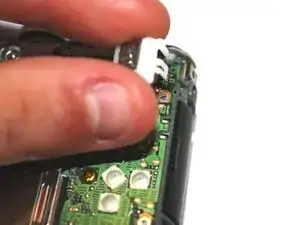

Осторожно приподнимите переключатель селектора от материнской платы.

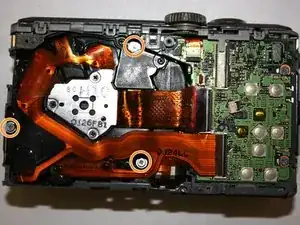

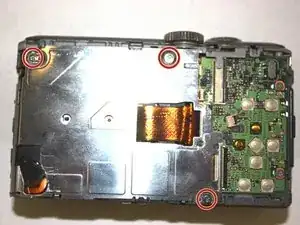

Выверните три серебристых винта 1.0 мм крестовой отверткой Phillips #000.

Используйте наконечник лопатки, чтобы отстегнуть металлический фиксатор, затем осторожно приподнимите экран защитного кожуха от материнской платы.

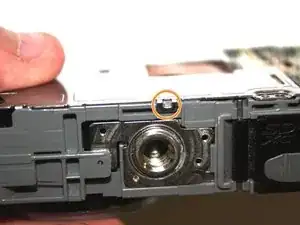

Вставьте наконечник лопатки в центральное отверстие крепления штатива и приложите усилие в направлении, противоположном кнопке.

Осторожно выньте крепление штатива из корпуса камеры.

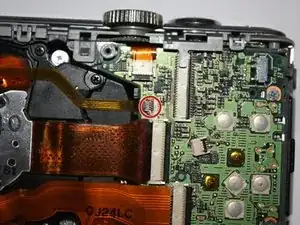

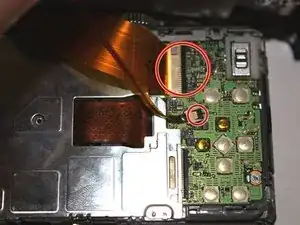

Используйте лопатку, чтобы отогнуть коричневый фиксатор на материнской плате и аккуратно отсоедините ленточный кабель.

Вставьте наконечник лопатки в отверстие на дочерней плате, затем приложите усилие вверх, чтобы вынуть дочернюю плату из основного корпуса.

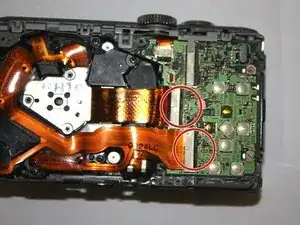

Используйте лопатку, чтобы отогнуть два фиксатора на материнской плате и аккуратно отсоедините ленточные кабели.

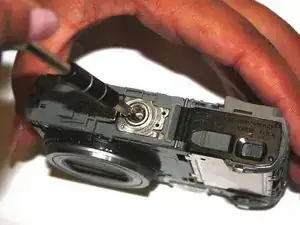

Используйте крестовую отвертку Phillips #000, чтобы удалить три серебристых винта 1.0 мм.

Осторожно извлеките блок объектива из камеры.

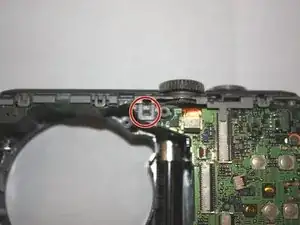

Используйте наконечник лопатки, чтобы отстегнуть фиксатор на задней части камеры.

Используйте наконечник лопатки, чтобы отстегнуть два фиксатора на передней части камеры.

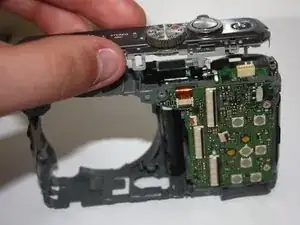

Осторожно приподнимите верхний модуль и выньте его из корпуса.

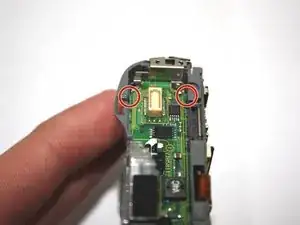

Используйте лопатку, чтобы отстегнуть два фиксатора.

Осторожно приподнимите блок вспышки и выньте его из корпуса.
