Замена считывателя SD-карт в Panasonic Lumix DMC-ZS6
Это пошаговое руководство поможет правильно заменить повреждённый или неисправный считыватель SD-карт в вашей камере.
Шаг 1

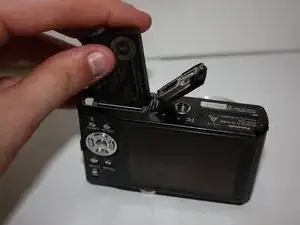

Извлеките аккумулятор и карту SD.
Шаг 2

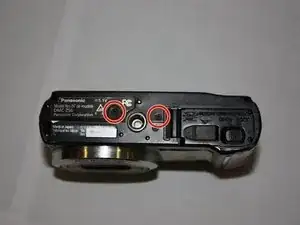

Отверните два нижних винта 1,0 мм крестовой отвёрткой Phillips #000.

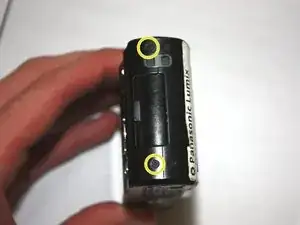

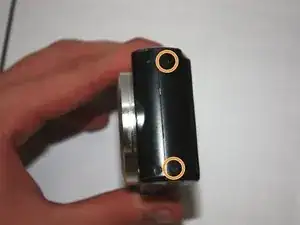

Отверните два винта 1,0 мм справа крестовой отвёрткой Phillips #000.

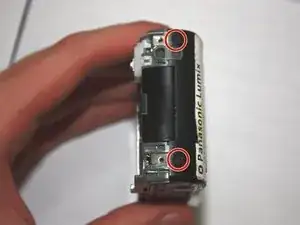

Отверните два винта 1,0 мм слева крестовой отвёрткой Phillips #000.
Шаг 3

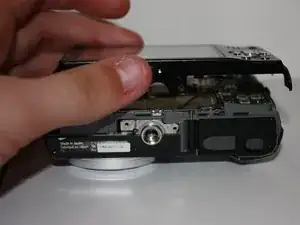

Осторожно отделите заднюю панель камеры от корпуса.
Не прикладывайте чрезмерную силу. ЖК-экран соединён ленточными кабелями, которые легко повредить.
Шаг 4

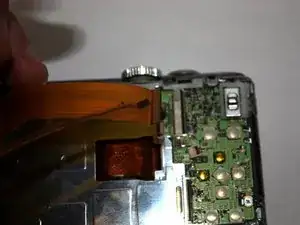

Используйте наконечник лопатки, чтобы перевернуть чёрные защёлки на ленточных кабелях.
Осторожно потяните за ленточные кабели, чтобы отсоединить их.
Шаг 5
Отверните два винта 1,0 мм справа крестовой отвёрткой Phillips #000.
Отверните два винта 1,0 мм слева крестовой отвёрткой Phillips #000.
Отверните нижний винт 1,0 мм крестовой отвёрткой Phillips #000.
Шаг 6

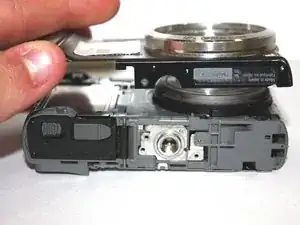

Отделите переднюю панель камеры от корпуса.
Шаг 7

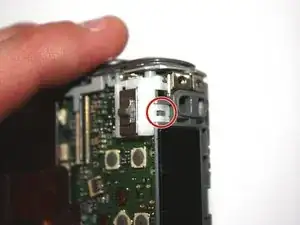

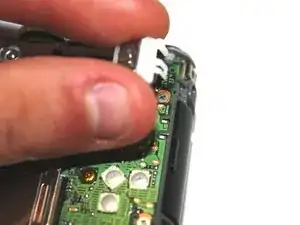

Используйте наконечник лопатки, чтобы отстегнуть пластиковую защёлку.
Осторожно поднимите переключатель селектора от материнской платы.
Шаг 8
Отверните три серебристых винта 1,0 мм крестовой отвёрткой Phillips #000.
Используйте наконечник лопатки, чтобы отстегнуть металлическую защёлку.
Осторожно поднимите экранную металлическую крышку от материнской платы.
Шаг 9

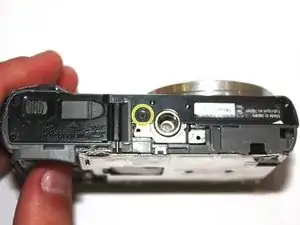

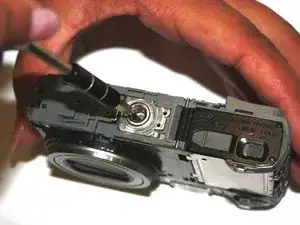

Вставьте наконечник лопатки в центральное отверстие крепления для штатива.
Приложите усилие в направлении, противоположном кнопке.
Осторожно извлеките крепление штатива из корпуса камеры.
Шаг 10

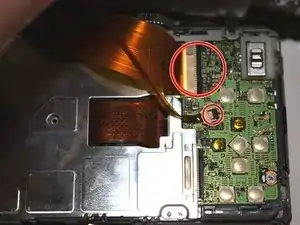

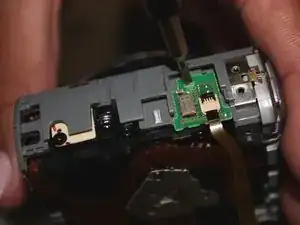

Используйте лопатку, чтобы перевернуть коричневую защёлку на материнской плате и аккуратно отсоединить ленточный кабель.
Вставьте наконечник лопатки в отверстие на дочерней плате.

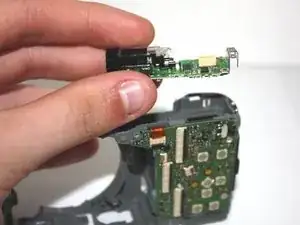

Приложите усилие вверх, чтобы снять дочернюю плату с основного корпуса.
Шаг 11

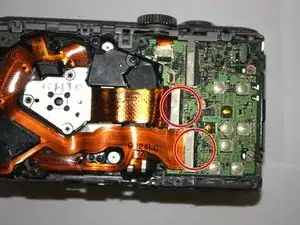

Используйте лопатку, чтобы перевернуть две защёлки на материнской плате и аккуратно отсоединить ленточные кабели.

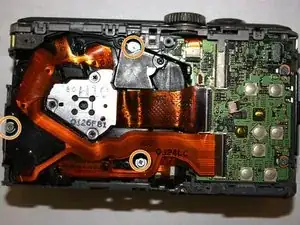

Отверните три серебристых винта 1,0 мм крестовой отвёрткой Phillips #000.

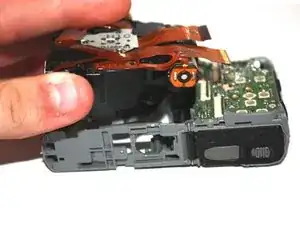

Осторожно выньте блок объектива из камеры.
Шаг 12

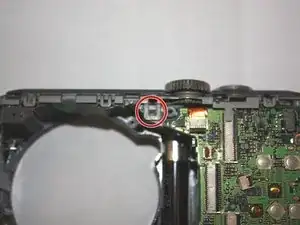

Используйте наконечник лопатки, чтобы отстегнуть защёлку на задней части камеры.
Используйте наконечник лопатки, чтобы отстегнуть две защёлки на передней части камеры.
Осторожно поднимите верхний модуль и извлеките его.
Шаг 13
Используйте лопатку, чтобы отстегнуть две защёлки.
Осторожно поднимите блок вспышки и извлеките его.
Шаг 14
Используйте наконечник лопатки, чтобы перевернуть защёлку и отсоединить ленточный кабель.

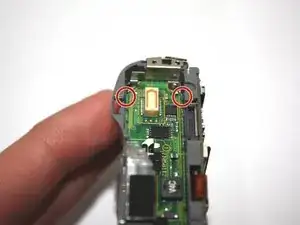

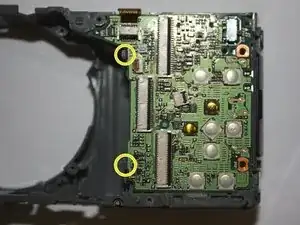

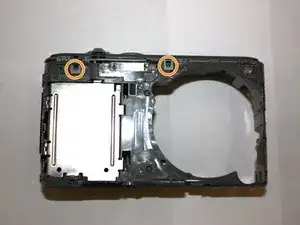

Отверните два серебристых винта 1,0 мм крестовой отвёрткой Phillips #000.
Используйте наконечник лопатки, чтобы отстегнуть две пластиковые защёлки и аккуратно извлечь материнскую плату.
Шаг 15

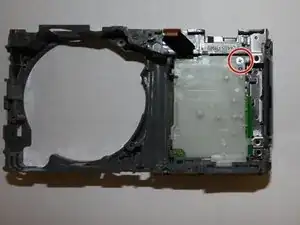

Отверните один серебристый винт 1,0 мм крестовой отвёрткой Phillips #000.
Используйте наконечник лопатки, чтобы отстегнуть пластиковую защёлку, затем аккуратно поднимите пластиковый экран и извлеките его.
Шаг 16

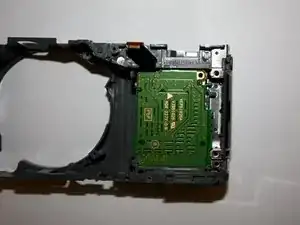

Осторожно извлеките блок считывателя SD-карт.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
