Замена ЖК-экрана Casio Exilim EX-Z80

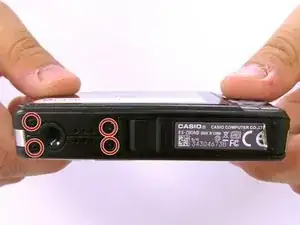

Удалите четыре чёрных винта 3 мм на нижней части камеры с помощью отвертки Phillips #000.

Откройте отсеки для батареи большим или указательным пальцем.

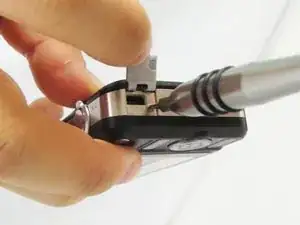

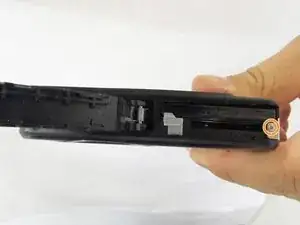

Удалите один серебристый винт 2 мм, который теперь открыт, с помощью отвертки Phillips #000.

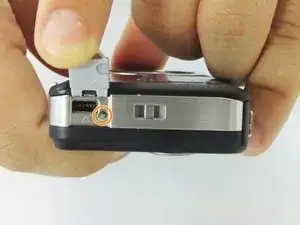

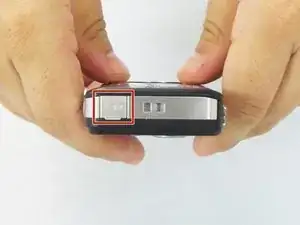

Откройте заглушку порта USB.

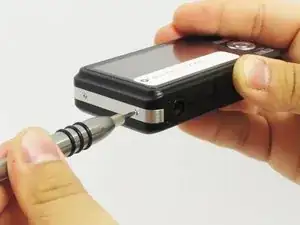

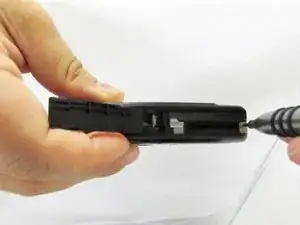

Удалите один серебристый винт 2 мм с помощью отвертки Phillips #000.

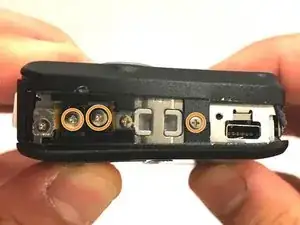

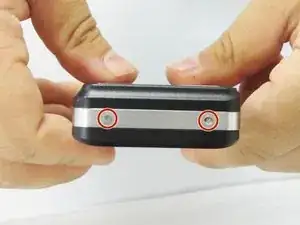

Удалите два серебристых винта 2 мм с помощью отвертки Phillips #000.

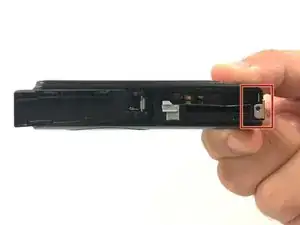

Осторожно снимите серебристую планку с левой стороны. Откройте крышку батарейного отсека и снимите металлическую планку пальцами, сдвинув её влево.

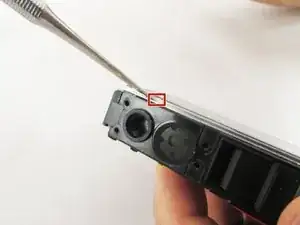

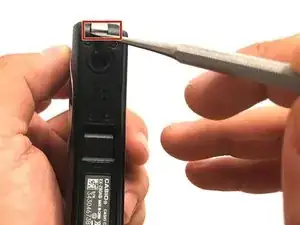

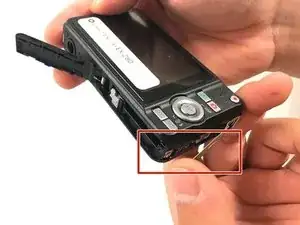

С помощью металлической лопатки подденьте край серебристой планки в правом нижнем углу корпуса камеры.

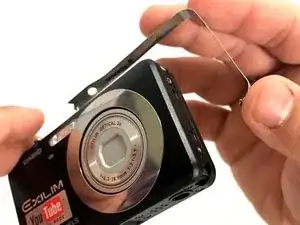

Осторожно удалите оставшуюся часть металлической планки.

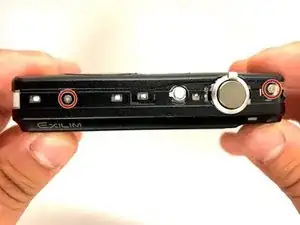

Удалите два серебристых винта 2 мм в верхних углах камеры с помощью отвертки Phillips #000.

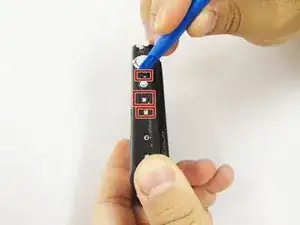

Удалите три винта 2 мм с левой стороны с помощью отвертки Phillips #000.

С помощью маленького инструмента для вскрытия аккуратно освободите все защёлки в верхней и боковой части корпуса камеры из зафиксированного положения.

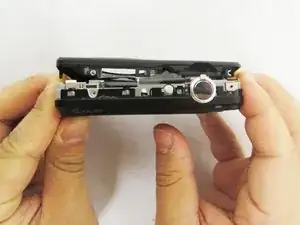

С помощью рук осторожно разъедините переднюю и заднюю панели камеры.

Осторожно отведите вверх широкую кабельную ленту кнопок от кабеля дисплея.

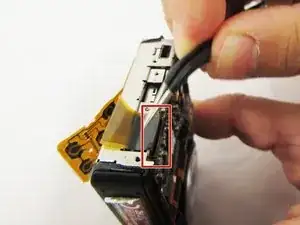

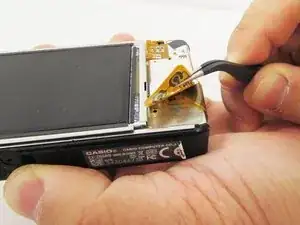

Подденьте коричневую фиксирующую планку на ZIF‑разъёме кабеля дисплея пинцетом или инструментом, безопасным для ЭСР.

Аккуратно извлеките кабель дисплея из разъёма.

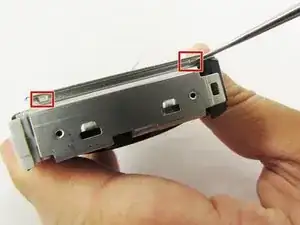

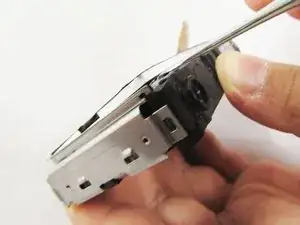

Подденьте квадратные отверстия, удерживающие ЖК‑экран, металлической лопаткой, пока не увидите приподнятые защёлки в металлических отверстиях.

Повторите процесс с отверстиями по четырём краям корпуса камеры.

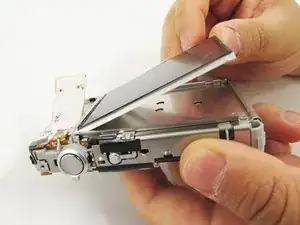

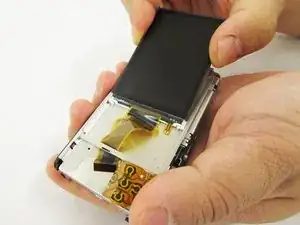

Вставьте металлическую лопатку в зазор металлического корпуса и подденьте ЖК‑экран вверх.

Держите ЖК‑экран в одной руке и отведите кабель кнопок другой рукой назад.

Не допускайте падения ЖК‑экрана обратно в металлический корпус и убедитесь, что кабель кнопок не застрял на кабеле дисплея.

Потяните ЖК‑экран, пока жёлтая шлейф‑лента дисплея полностью не выйдет из металлического корпуса.
