Замена экрана ЖК-дисплея Casio Exilim EX-Z850

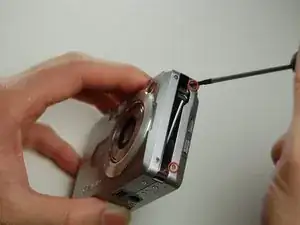

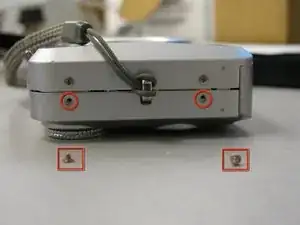

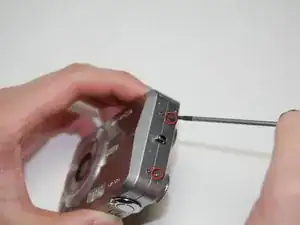

Открутите два винта на стороне динамиков с помощью отвёртки Phillips 00, находящихся на части камеры, входящей в состав задней крышки.

Пометьте винты (откуда они и на каком шаге сняты) и поместите в сортировочный лоток.

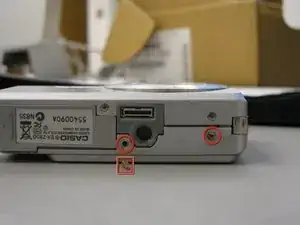

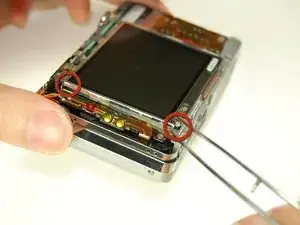

Открутите два задних винта в нижней части камеры на той же стороне, где находится экран ЖК-дисплея.

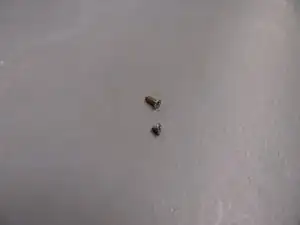

Примечание: нижние винты длиннее верхних, поэтому пометьте винты соответствующим образом для удобства при сборке. (См. прилагаемое изображение.)

Открутите винты с противоположной стороны динамиков.

Соответствующим образом пометьте винты и добавьте их в сортировочный лоток.

После того как все винты будут удалены, аккуратно разъедините нижнюю крышку.

Используйте пинцет, чтобы осторожно извлечь шлейф с экрана ЖК-дисплея — а не с самой задней крышки.

Отложите нижнюю крышку в сторону.

Кнопка навигации может выпасть, будьте осторожны и, при необходимости, отложите её в сторону.

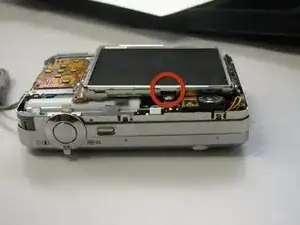

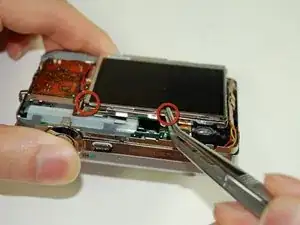

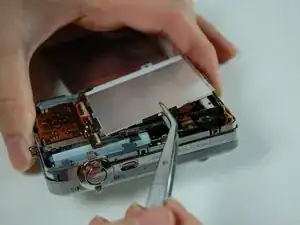

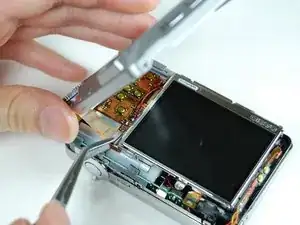

Используйте пинцет, чтобы поддеть экран ЖК-дисплея в отверстиях. Есть пять точек, куда можно вставить пинцет, чтобы снять экран ЖК-дисплея (см. прилагаемые изображения).

К экрану подключён шлейф. Убедитесь, что не оторвете шлейф от экрана.

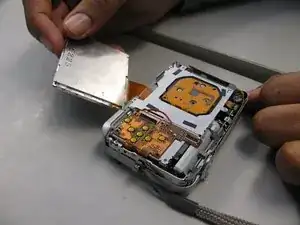

Используйте пинцет, чтобы приподнять экран ЖК-дисплея.

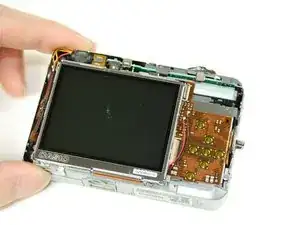

Захватите экран ЖК-дисплея большим и указательным пальцами, оставьте шлейф подключённым к экрану и отложите в сторону.

Убедитесь, что обращаетесь с экраном ЖК-дисплея крайне аккуратно.

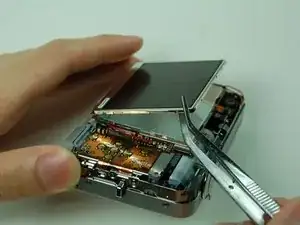

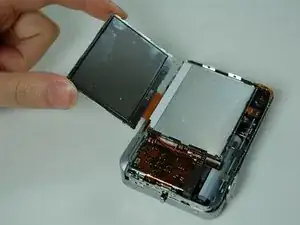

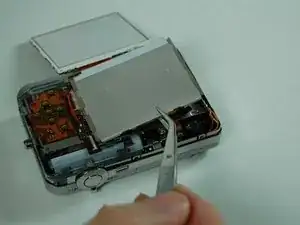

Под экраном ЖК-дисплея вы увидите корпус ЖК-дисплея. Вам нужно АККУРАТНО поддеть его с помощью пинцета.

Корпус может быть прикреплён к экрану ЖК-дисплея. В таком случае, оставьте его прикреплённым к экрану.

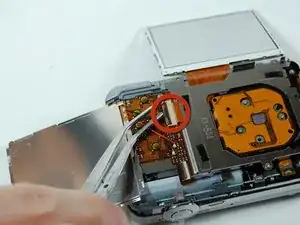

Пинцетом поднимите защёлки разъёмов, удерживающих шлейф.

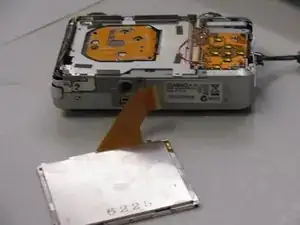

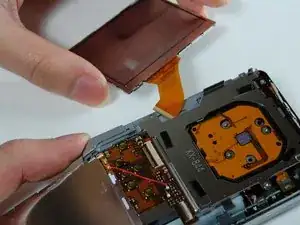

Извлеките экран ЖК-дисплея вместе со шлейфом из камеры.

НА ЭТОМ ШАГЕ БУДЬТЕ ОСОБО ОСТОРОЖНЫ И ПРЕДЕЛЬНО АККУРАТНЫ!

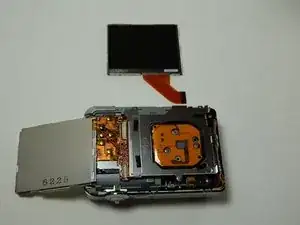

Теперь экран ЖК-дисплея отключён.

Найдите заменяющий экран, который теперь нужно подключить.

Снова подключите шлейф ЖК-дисплея к разъёмам и опустите защёлки обратно.

Шлейф должен быть вставлен прямо и с правой стороны.

Верните на место корпус ЖК-дисплея.

Установите его обратно и зафиксируйте.

Убедитесь, что экран ЖК-дисплея надёжно подключён к камере.

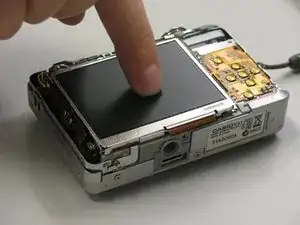

Надавите одним пальцем слегка на экран ЖК-дисплея вниз, пока не услышите щелчок.

Снова присоедините заднюю крышку и прикреплённый к ней маленький шлейф к корпусу камеры.

Будьте осторожны при установке крышки. Возможно, удобнее использовать обе руки.

Найдите помеченные винты, снятые на шаге 2, с нижней части камеры.

Это длинные винты. Вкрутите их обратно.

На изображении не показан правильный винт, снятый и готовый к замене, из-за проблемы с этой конкретной камерой.

Найдите помеченные винты, снятые на шаге 1 и шаге 3, с боковой стороны камеры.

Это короткие винты. Вкрутите их обратно.

Поздравляем! Ваша камера собрана.
