Замена механизма очистки объектива Casio Exilim EX-Z70 "Ошибка объектива"

Снимите ремешок с камеры, потянув тонкий шнур наружу, создав маленькую петлю, затем просуньте более толстый шнур обратно через эту петлю.

Удалите два винта с крестообразной головкой (2,83 мм) с левой боковой панели корпуса камеры.

Теперь левую панель можно снять. Однако она прикреплена к камере одним куском скотча, поэтому может понадобиться лопатка, чтобы облегчить снятие панелей.

Повторите для правой боковой панели камеры.

Запоминайте, какие винты куда устанавливать. Есть несколько наборов винтов, которые нужно вытащить, и все они маленькие и выглядят одинаково.

Удалите шесть винтов с крестообразной головкой (3,69 мм) с нижней части корпуса камеры.

Удалите два винта с крестообразной головкой (2,79 мм) с левой стороны камеры, где раньше находилась металлическая панель.

Повторите для двух винтов с крестообразной головкой (2,79 мм) с правой стороны камеры.

С экраном LCD, обращенным к вам, начните с нижней части камеры и осторожно снимите заднюю панель корпуса.

С передней стороны (с объективом), обращенной к вам, начните с нижней части камеры и осторожно снимите переднюю панель корпуса.

Ручка, которая ранее удерживала ремешок камеры, больше не будет прикреплена к камере после снятия корпуса. При сборке камеры не забудьте установить ручку на место перед тем, как заменить корпус.

Сдвиньте обозначенную деталь к экрану LCD и отпустите.

Заключка откроется.

Посмотрите на нижнюю часть камеры. Удалите винт с крестообразной головкой (1,77 мм), удерживающий нижнюю пластиковую деталь.

Нижняя пластиковая деталь удерживается в основном каркасе камеры только двумя тонкими проводами.

Используйте пинцет, чтобы осторожно отвести провод от объектива, чтобы получить доступ к объективу.

Объектив удерживается на месте двумя металлическими заклепками: одна находится прямо под платой между вспышкой и объективом, а другая — между объективом и динамиком.

Используя отвертку, нажмите на металлическую заклепку к центру платы.

Это освободит объектив в этом углу. Однако для правильного освобождения объектива может потребоваться немного подрегулировать.

Приподнимая объектив вверх и вынимая его из корпуса, отодвиньте крючок в нижнем правом углу объектива в сторону.

На этом этапе объектив должен быть соединен с камерой только двумя оранжевыми пластиковыми полосами.

Используя пинцет или ногти, поднимите коричневые клапаны, где две оранжевые пленки, соединенные с объективом, встречаются с платой.

Используйте пинцет, чтобы вытянуть оранжевые пленки из порта. Они должны легко выйти.

Есть две дополнительные пленки, соединенные с платой, которые не нужно удалять. Они соединены с боковой частью платы, противоположной объективу.

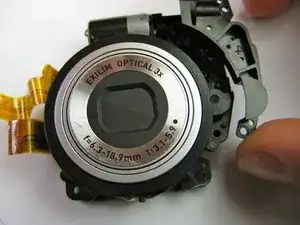

Теперь вы можете полностью снять объектив. Ничто другое не должно удерживать его на месте.

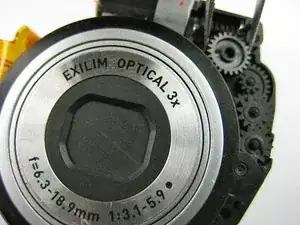

Переверните объектив

На задней стороне находятся четыре винта. Удалите два серебряных винта с крестообразной головкой (4,36 мм) с задней части объектива.

Снимите теперь свободную оранжевую деталь с задней части объектива и отложите в сторону.

Объектив теперь готов к очистке и обслуживанию или замене на новый.

Поскольку новый объектив не поставляется с оранжевой пленкой или электронным датчиком изображения, убедитесь, что вы сохраняете оба 4 винта и датчик изображения и замените их при установке нового объектива.

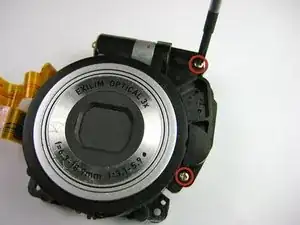

Теперь, когда объектив полностью открыт, удалите два винта с крестообразной головкой (4,34 мм) на передней части объектива.

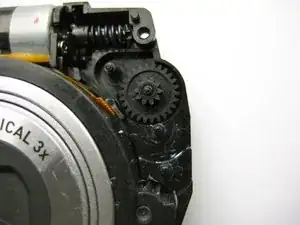

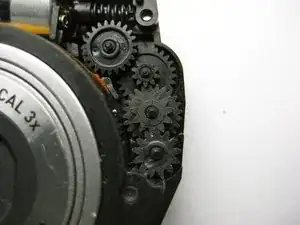

С помощью пинцета аккуратно снимите четыре шестерёнки. Они уже будут свободно сидеть на своих осях.

Поскольку шестерёнки необходимо будет установить обратно в корпус при замене объектива, может быть полезно записать, куда каждая шестерёнка должна вставляться. Также можно использовать фотографии для этого шага как справочный материал.

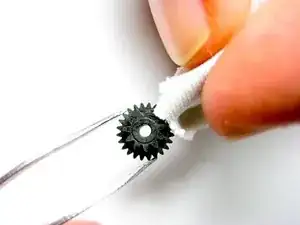

Очистите коробку с шестерёнками и шестерёнки с водой и тканью или бумажным полотенцем. Игла может быть полезна для удаления грязи или мусора, застрявшего между зубьями шестерёнок.
