Замена узла объектива Casio Exilim EX-Z850

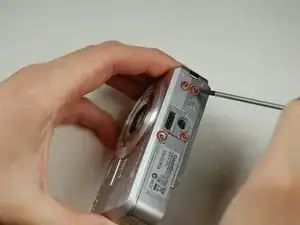

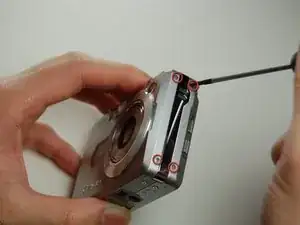

С помощью отвёртки выкрутите четыре винта на боковой стороне.

Снимите четыре винта с нижней части камеры.

Нижние винты длиннее верхних, учтите это при сборке.

Отвёрткой снимите четыре винта на стороне динамика.

После удаления всех винтов аккуратно отведите нижнюю крышку корпуса.

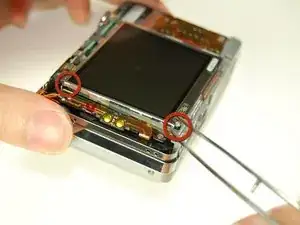

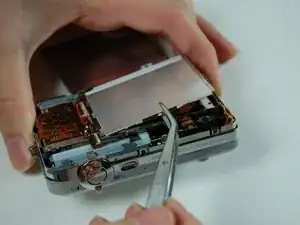

Пинцетом осторожно отсоедините шлейф от ЖК-экрана.

Отложите нижнюю крышку в сторону.

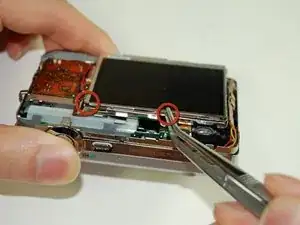

Отсоедините шлейф от задней крышки.

Отложите заднюю крышку в сторону.

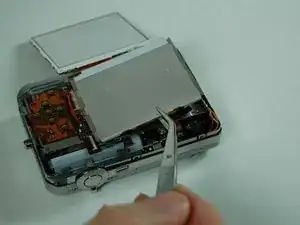

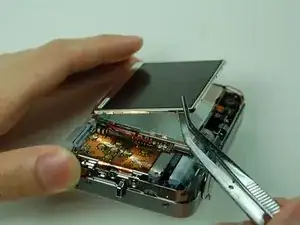

Используя пинцет или захваты, подденьте ЖК-экран и извлеките его из выемки.

Примечание: нижняя часть ЖК-экрана прикреплена к раме несколькими полосками чёрной ленты.

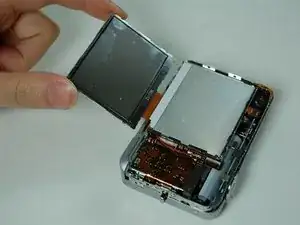

Поднимите ЖК-экран и аккуратно отведите его в сторону.

Пинцетом оторвите корпус ЖК-экрана, приклеенный к раме лентой.

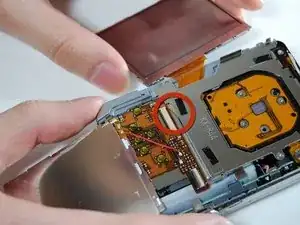

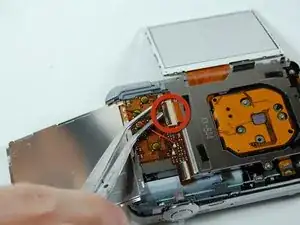

Пинцетом переверните фикcатор, удерживающий шлейф.

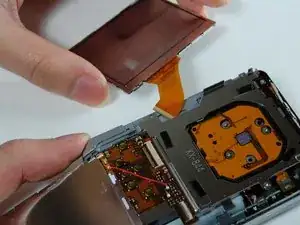

Вытащите ЖК-экран вместе со шлейфом из камеры.

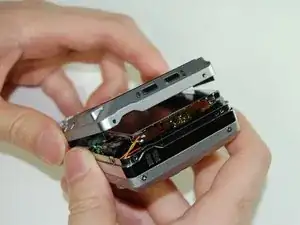

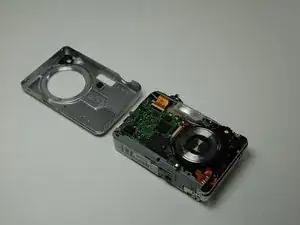

Разделите переднюю крышку корпуса и отложите её в сторону.

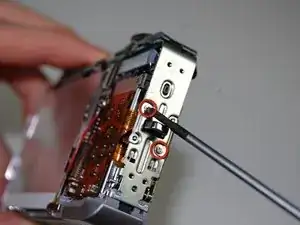

Снимите два винта на стороне, где находится аккумулятор.

После снятия винтов удалите петлю шнурка.

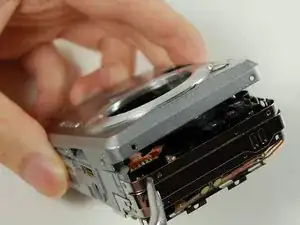

Медленно оттяните боковую крышку, чтобы она отщёлкнулась от верхней части рамы камеры.

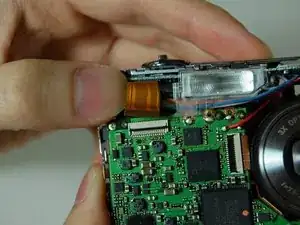

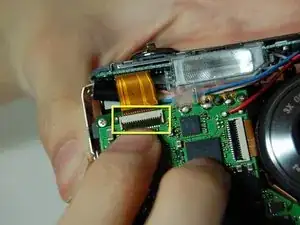

На передней части камеры рядом со вспышкой отогните фиксатор, удерживающий шлейф.

Аккуратно извлеките шлейф из разъёма.

Осторожно снимите L-образную рамку с камеры.

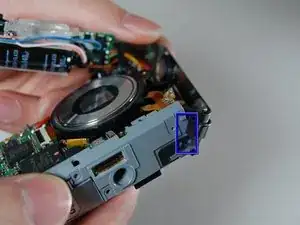

Внизу камеры L-образная рамка удерживается двумя пластиковыми выступами и металлической защёлкой. Снимите рамку с выступов и защёлки.

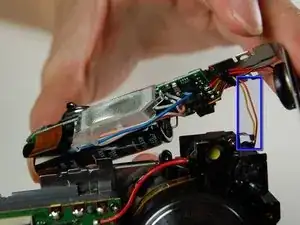

Камера имеет припаянные жёлтый и оранжевый провод; не тяните за них.

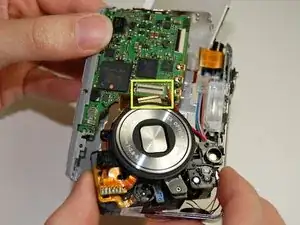

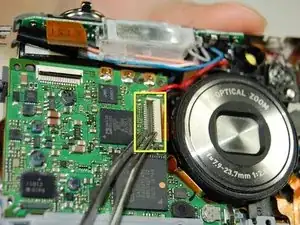

На плате рядом с объективом находится разъём со шлейфом.

Отогните фиксатор и снимите шлейф пинцетом.

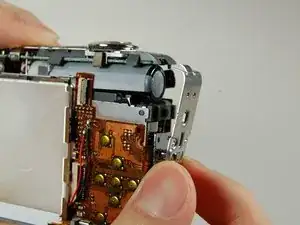

Снимите рамку на задней стороне камеры, где был ЖК-экран.

Отвёрткой выкрутите два винта, соединяющие рамку с камерой.

Медленно подденьте рамку и снимите её с камеры.

После снятия рамки должен вывалиться пластиковый элемент с двумя жёлтыми контактами кнопок.

Примечание: этот пластиковый элемент припаян к двум проводам — жёлтому и оранжевому.

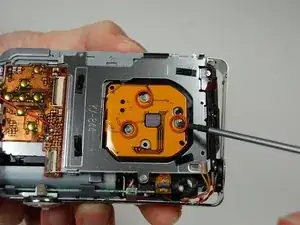

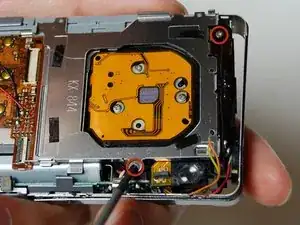

На задней стороне камеры, где был ЖК-экран, снимите три винта, расположенные за объективом.

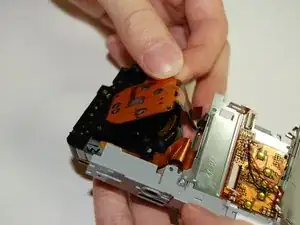

Снимите крупный оранжевый шлейф, ранее фиксировавшийся винтами, и отложите его в сторону.

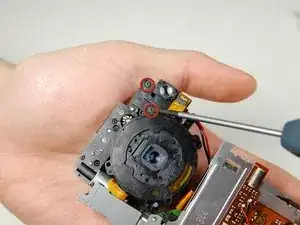

На задней стороне камеры, где находится индикаторный фонарь, выкрутите два винта.

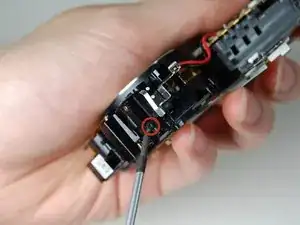

Сбоку от индикаторного фонаря выкрутите один винт.

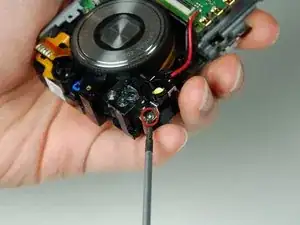

С передней стороны индикаторного фонаря выкрутите один винт.

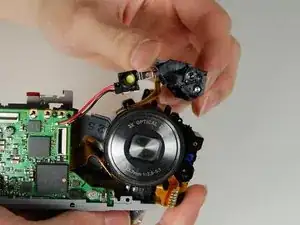

Это позволит снять индикаторный фонарь с объектива.

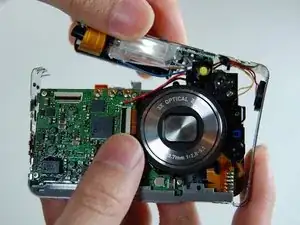

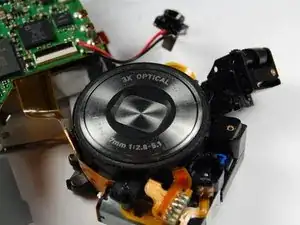

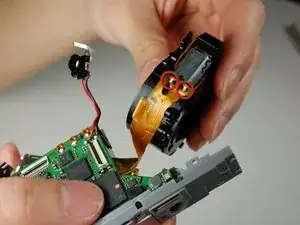

Объектив теперь отделён от камеры, за исключением шлейфа, припаянного к плате.
