Замена материнской платы Casio Exilim EX-Z80

Найдите отсек батареи в нижней части камеры.

Большим пальцем аккуратно нажмите на крышку отсека и сдвиньте влево, чтобы открыть.

Указательным пальцем аккуратно оттяните серый фиксатор батареи, чтобы батарея вышла из защёлки.

Осторожно извлеките батарею из гнезда.

Снимите четыре чёрных винта 3 мм на дне камеры при помощи крестовой отвертки Phillips #000.

Откройте отсек батареи большим или указательным пальцем.

Снимите один серебристый винт 2 мм, который теперь открыт, при помощи крестовой отвертки Phillips #000.

Откройте крышку порта USB.

Удалите один серебристый винт 2 мм при помощи крестовой отвертки Phillips #000.

Удалите два серебристых винта 2 мм при помощи крестовой отвертки Phillips #000.

Осторожно снимите серебристую полоску с левой стороны. Откройте крышку батареи и пальцами сдвиньте металлическую полоску влево, чтобы снять её.

Металлической лопаткой отожмите край серебристой полоски в нижней правой части камеры.

Осторожно снимите оставшуюся часть металлической полоски.

Удалите два серебристых винта 2 мм в верхних углах камеры при помощи крестовой отвертки Phillips #000.

Удалите три винта 2 мм с левой стороны при помощи крестовой отвертки Phillips #000.

Маленьким монтажным инструментом аккуратно освободите все фиксирующие защёлки вверху и по бокам корпуса камеры из их зафиксированного положения.

Руками аккуратно разъедините переднюю и заднюю панели камеры.

Аккуратно отогните кабель широкой кнопки вверх от кабеля дисплея.

Поднимите коричневую защёлку на ZIF‑разъёме кабеля дисплея пинцетом или антистатическим инструментом.

Осторожно вытащите кабель дисплея из разъёма.

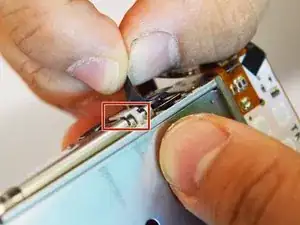

Подденьте металлической лопаткой квадратные отверстия, которые удерживают ЖК‑экран, пока не увидите поднятые защёлки в металлических отверстиях.

Повторите процедуру с отверстиями вокруг четырёх краёв камеры.

Вставьте металлическую лопатку в щель металлического корпуса и подденьте ЖК‑экран вверх.

Держите ЖК‑экран одной рукой, а другой удерживайте кабель кнопок в стороне.

Не допускайте падения ЖК‑экрана обратно в металлический корпус и убедитесь, что кабель кнопок не застрял на кабеле дисплея.

Тяните ЖК‑экран до тех пор, пока жёлтый кабель дисплея полностью не выйдет из металлического корпуса.

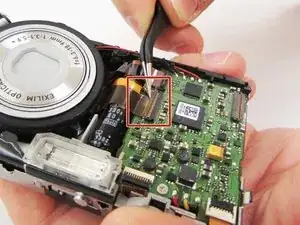

Поднимите запорные язычки на двух ZIF‑разъёмах, которые фиксируют шлейфы объектива на материнской плате.

Осторожно извлеките два шлейфа из их разъёмов на материнской плате.

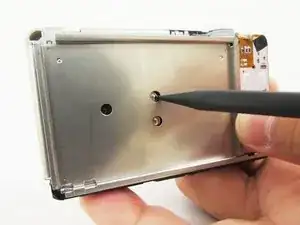

Переверните камеру и найдите отверстия в металлической панели.

Тяжёлой лопаткой аккуратно проткните отверстия, освобождая объектив от основной части камеры.

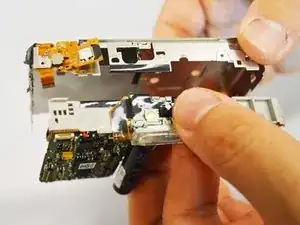

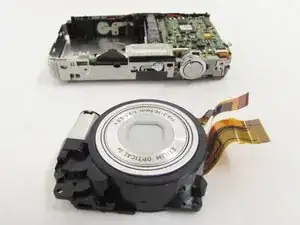

Указательным пальцем и большим пальцем аккуратно вытяните весь объектив наружу.

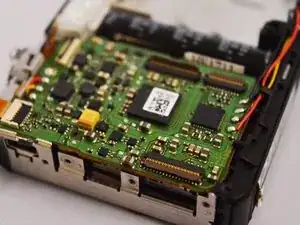

Поверните камеру лицевой стороной вверх так, чтобы материнская плата была обращена к вам.

Убедитесь, что паяльник разогрет и готов к использованию. Будьте осторожны, чтобы не касаться нагретым жалом каких‑либо поверхностей.

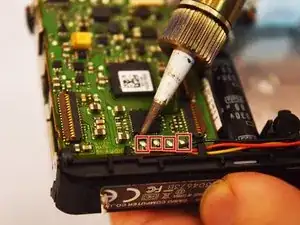

Внизу материнской платы находятся четыре контактных узла. При помощи паяльника распаяйте металлические узлы, чтобы освободить провода от платы.

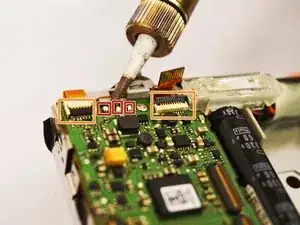

При помощи паяльника распаяйте три оставшихся узла в верхней части материнской платы.

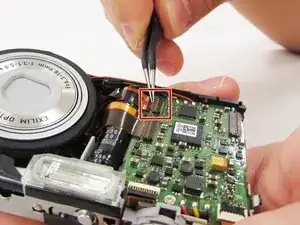

Поднимите два чёрных запорных язычка на ZIF‑разъёмах в верхней части материнской платы.

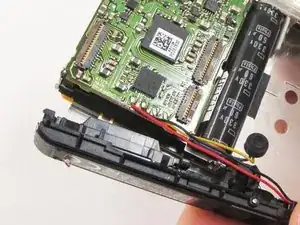

Аккуратно вытяните чёрный пластиковый корпус с нижней части камеры.

Вытащите маленькую белую пластиковую деталь (кнопку питания) в верхней части камеры. Она может быть прикрыта куском чёрного скотча. Снятие скотча освободит кнопку питания.

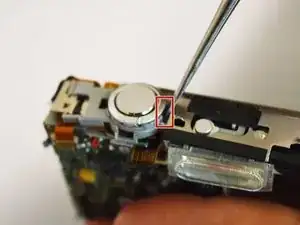

Вставьте металлическую лопатку в край кнопки затвора камеры и подденьте кнопку, чтобы извлечь её.

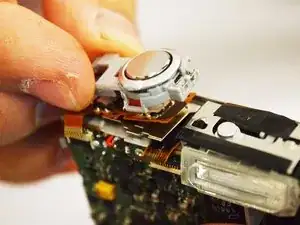

Удалите кнопку, сжав и потянув её двумя пальцами.

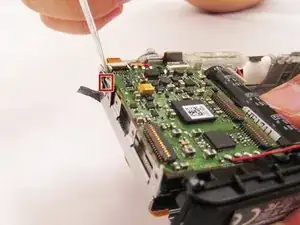

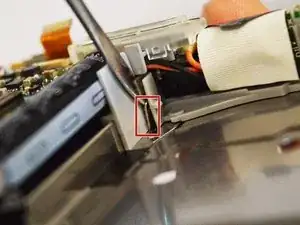

Подденьте железные защёлки металлической лопаткой, чтобы освободить материнскую плату. Места поддевания — в трёх точках. После этого плата должна свободно перемещаться.

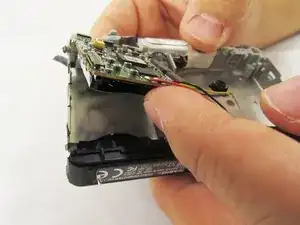

Осторожно подайте материнскую плату вверх от нижней части камеры. Затем вытяните плату из верхней части камеры.

Используйте аккуратное усилие, чтобы поддеть и вынуть материнскую плату.
