Разборка корпуса батареи Casio Exilim EX-Z850

Перед началом разборки извлеките аккумулятор.

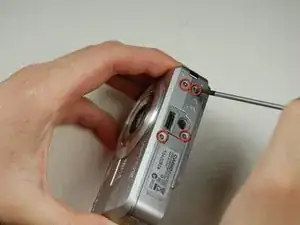

Используйте отвертку Phillips #00, чтобы выкрутить все четыре винта с правой стороны камеры, держа объектив к себе.

Используя отвертку Phillips #00, выкрутите все четыре винта с левой стороны камеры.

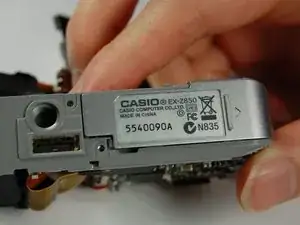

Отверткой Phillips #00 удалите все четыре винта на нижней части камеры.

Нижние винты длиннее верхних — пометьте их соответственно для удобной сборки.

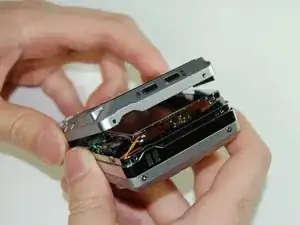

После того как все винты удалены, медленно подденьте заднюю крышку корпуса камеры.

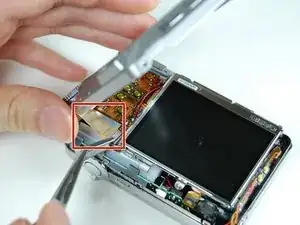

Осторожно извлеките ленточный кабель из ЖК-экрана пинцетом.

Отложите заднюю крышку корпуса камеры.

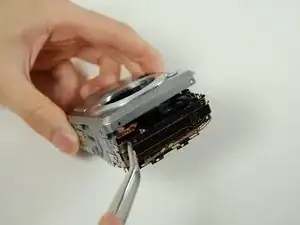

Зафиксируйте камеру пинцетом, удерживая её, и снимите переднюю крышку камеры.

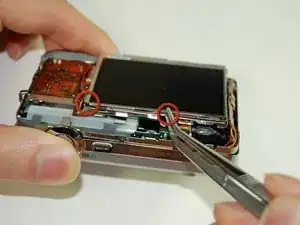

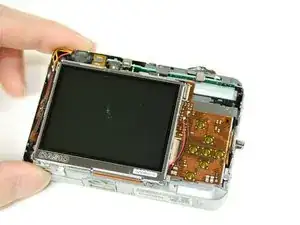

Нижняя часть ЖК-экрана прикреплена к раме небольшими кусочками черной ленты. Вам нужно отслоить ленту, чтобы освободить экран.

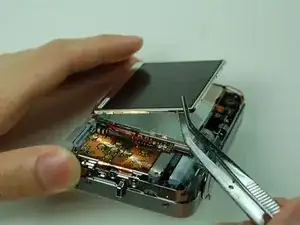

Используйте пинцет, чтобы приподнять ЖК-экран от рамы.

Отведите экран от камеры с помощью пинцета.

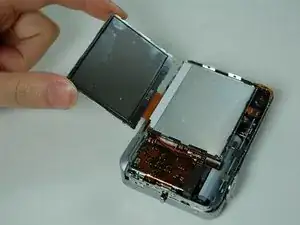

Осторожно переверните экран пальцами, когда он будет достаточно отведён от камеры.

Поднимите рамку ЖК-экрана с камеры с помощью пинцета.

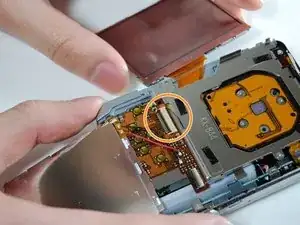

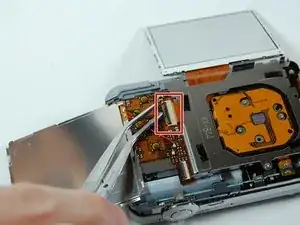

Пинцетом отведите удерживающую перекладину ленточного кабеля.

Отключите ленточный кабель, чтобы освободить ЖК-экран.

Пальцами снимите ЖК-экран с присоединённым кабелем с камеры.

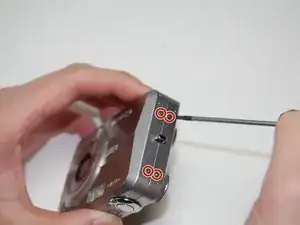

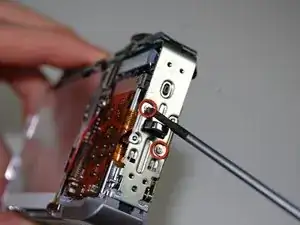

Отверткой Phillips #00 выкрутите два винта на стороне камеры, где установлено крепление ремешка.

Снимите крепление ремешка, медленно потянув сторону корпуса, чтобы оно вышло из зацепления с верхней частью камеры.

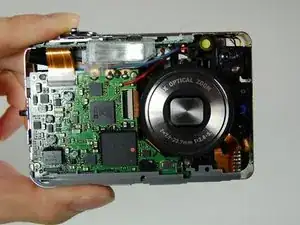

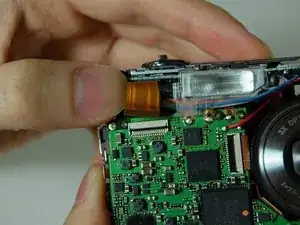

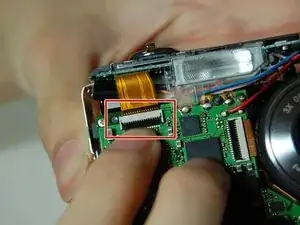

Держите камеру лицевой стороной к себе. Поднимите перекладину, фиксирующую ленточный кабель слева от вспышки.

Отключите ленточный кабель, отодвинув его пальцами.

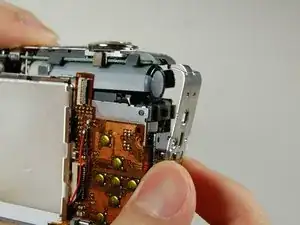

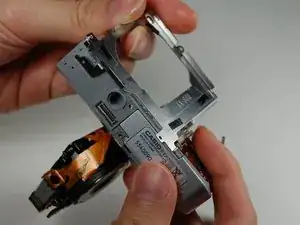

Держа объектив направленным к себе, отведите L-образную рамку от камеры.

Не отключайте никакие провода от камеры при отведении рамки.

Снимите рамку со двух стоек и металлических защёлок, удерживающих её внизу камеры.

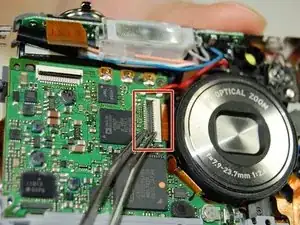

Найдите плату управления слева от объектива. Вы увидите перекладину, удерживающую ленточный кабель. Поднимите перекладину, чтобы освободить кабель.

Отключите ленточный кабель.

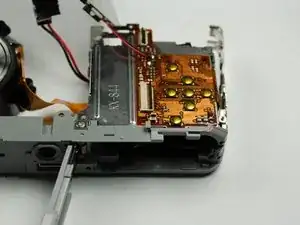

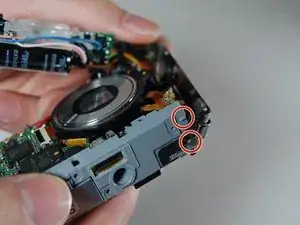

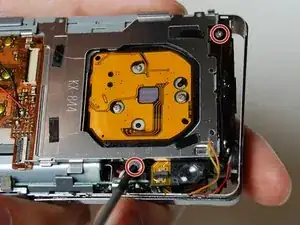

Отверткой Phillips #00 выкрутите два винта, соединяющие рамку с задней частью камеры.

Отведите рамку со стороны ЖК-экрана камеры.

Вот как должна выглядеть камера теперь, когда корпус батареи изолирован.
