Замена материнской платы Casio Exilim EX Z55
Это руководство поможет Вам заменить материнскую плату цифрового фотоаппарата Casio Exilim EX Z55.
Материнская плата соединяет все основные компоненты камеры, такие как память, графический модуль и другое оборудование. Материнская плата фактически управляет работой остальных компонентов камеры. Если материнская плата устройства повреждена или неисправна, камера не будет корректно функционировать или обеспечивать оптимальные результаты.
Предупреждение: Выключите камеру перед началом этого руководства. Вспышки цифровых камер питаются от конденсаторов, способных вызвать сильный электрический удар. Конденсатор хранит заряд, получаемый от батареи камеры. Обязательно извлеките батарею прежде чем открыть камеру или попытаться разрядить конденсатор. После открытия камеры избегайте прикосновений к внутренним компонентам, пока не убедитесь, что конденсатор безопасно разряжен.
Шаг 1
Установите и открутите восемь винтов 1,8 мм с левой и правой сторон камеры с помощью отвертки Phillips #00.
Шаг 2
Снимите четыре винта 3,7 мм с нижней части камеры, используя отвертку Phillips #00.
Шаг 3
Отделите переднюю крышку корпуса от корпуса камеры.
Шаг 4
Отделите заднюю крышку корпуса от корпуса камеры.
Шаг 5

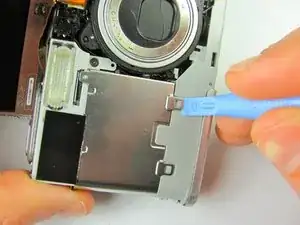

Снимите металлическую решётку, расположенную справа от ЖК-экрана, поддев пластиковым инструментом для вскрытия под решётку и потянув вверх.
Шаг 6
Перед снятием бокового металлического кронштейна сначала снимите присоединённую кнопку ремешка, выкручивая её.
Затем снимите боковой металлический кронштейн, поддев пластиковым инструментом для вскрытия под кронштейн и потянув вверх.
Шаг 7
С помощью пластикового инструмента для вскрытия подденьте ЖК-экран, начиная с одного из углов. Вставьте инструмент под один из углов и поднимите вверх.
Шаг 8
Продолжайте поднимать ЖК-экран до полного откидывания.
Будьте осторожны, чтобы не порвать провода, соединяющие ЖК-экран с верхней частью камеры.
Шаг 9

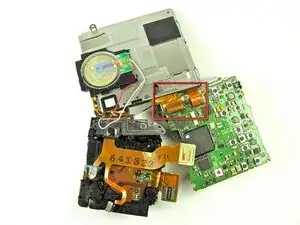

Снимите оранжевый ленточный кабель, схватив белую планку пальцами и аккуратно потянув.
Возможность повреждения устройства: будьте осторожны при обращении с хрупкими деталями материнской платы; прямой контакт может её повредить.
Шаг 10

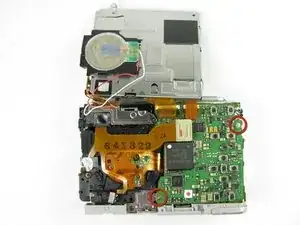

Снимите два винта 1,7 мм с материнской платы, используя отвертку Phillips #00.
Шаг 11

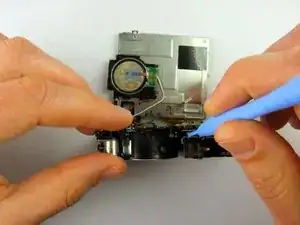

Используя пластиковый инструмент iFixit для вскрытия, подденьте зажимы корпуса батареи на передней части камеры, чтобы снизу отошёл блок.
Шаг 12

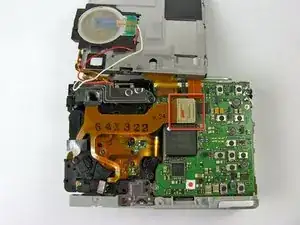

Отсоедините внутренний оранжевый ленточный кабель, соединяющий материнскую плату с объективом, поддев язычок пластиковым инструментом iFixit и подняв его вверх.
Шаг 13

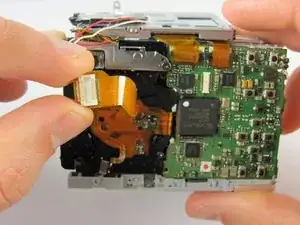

Отделите и извлеките материнскую плату от объектива.
Она всё ещё будет прикреплена проводами и различными оранжевыми ленточными кабелями.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. Утилизируйте электронные отходы в перерабатывающем центре с сертификатом R2 или e-Stewards.
