Замена объектива Casio Exilim EX-Z70

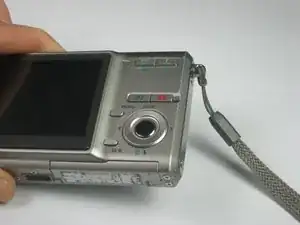

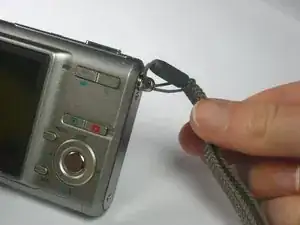

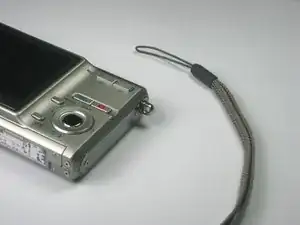

Снимите ремешок с камеры, вытянув тонкий шнур, образовав небольшой петлю, затем протолкнув через эту петлю более толстый шнур.

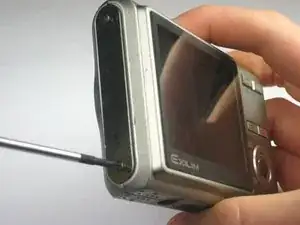

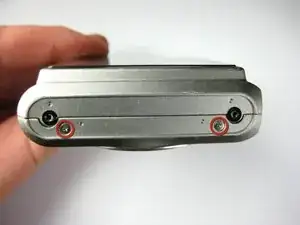

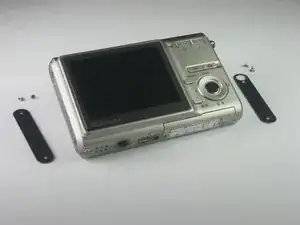

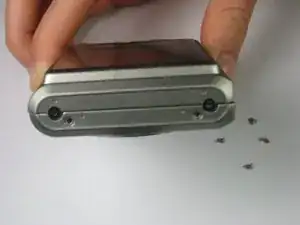

Удалите два винта с шлицем Phillips (2,83 мм) с левой боковой панели корпуса камеры.

Теперь можно снять левую панель. Однако одна полоска ленты прикрепляет её к камере, поэтому может потребоваться лопатка, чтобы слегка поддеть панель.

Повторите для правой боковой панели камеры.

Следите за тем, какие винты куда идут. Нужно вынуть несколько комплектов винтов — они все маленькие и похожи друг на друга.

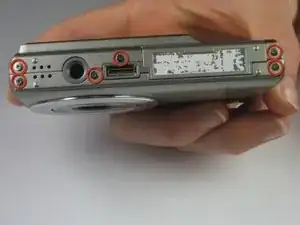

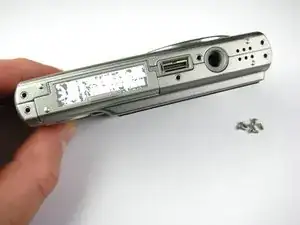

Удалите шесть винтов с шлицем Phillips (3,69 мм) на нижней части корпуса камеры.

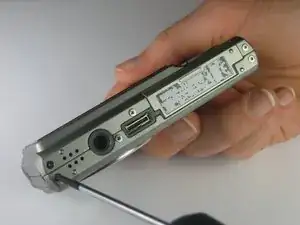

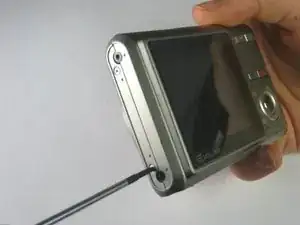

Удалите два винта с шлицем Phillips (2,79 мм) на левой стороне камеры там, где раньше была металлическая панель.

Повторите для двух винтов с шлицем Phillips (2,79 мм) на правой стороне камеры.

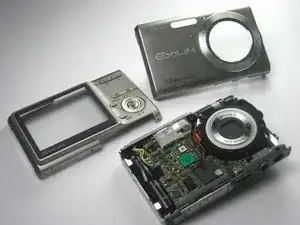

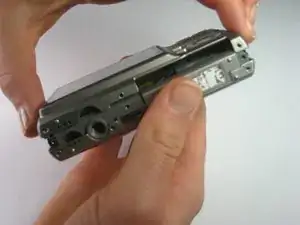

Положив ЖК-экран лицевой стороной к себе, начните с нижней части камеры и осторожно снимите заднюю часть корпуса.

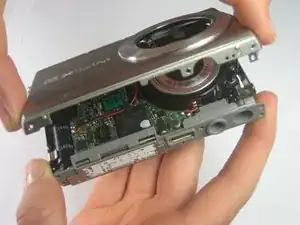

Положив переднюю сторону (с объективом) лицевой частью к себе, начните с нижней части камеры и осторожно снимите переднюю часть корпуса.

Штырёк, который ранее удерживал ремешок камеры, больше не будет прикреплён к камере после снятия корпуса. При сборке поместите штырёк на место перед установкой корпуса.

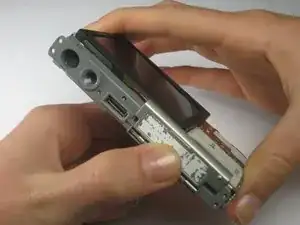

Сдвиньте помеченную деталь в сторону ЖК-экрана и отпустите.

Защёлка откроется.

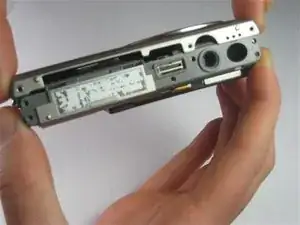

Посмотрите на нижнюю часть камеры. Выверните винт с шлицем Phillips (1,77 мм), удерживающий нижнюю пластиковую деталь.

Нижняя пластиковая деталь прикреплена к основной раме камеры только двумя тонкими проводками.

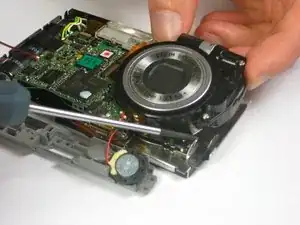

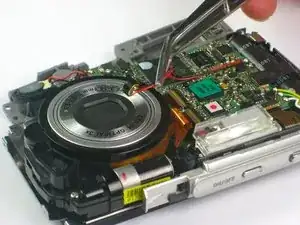

Используйте пинцет, чтобы аккуратно отодвинуть провод вокруг части объектива, освободив доступ к объективу.

Объектив удерживается двумя металлическими язычками: один расположен непосредственно под платой между вспышкой и объективом, другой — между объективом и динамиком.

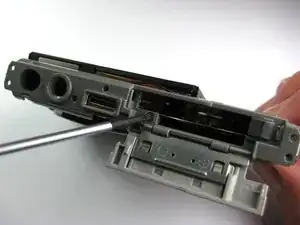

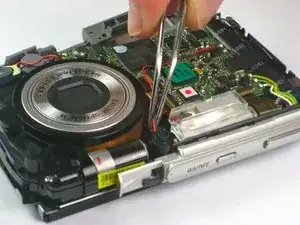

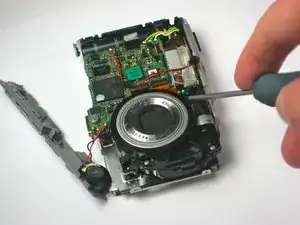

С помощью отвертки подайте металлический язычок в направлении к центру платы.

Это освобождает объектив в том углу. Возможно, потребуется немного подстраивать, чтобы полностью освободить объектив.

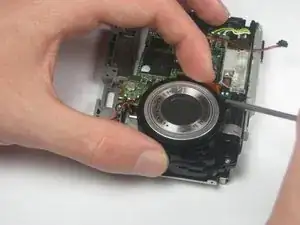

Поднимая объектив вверх и вынимая его из корпуса, отодвиньте крючок в правом нижнем углу объектива в сторону.

На этом этапе объектив должен быть соединён с камерой только двумя оранжевыми плёночными лентами.

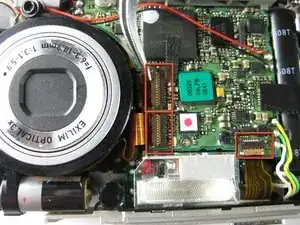

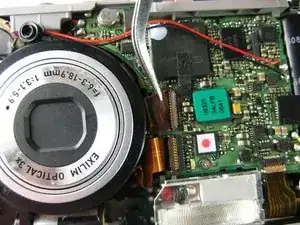

Используя пинцет или ногти, поднимите коричневые защёлки там, где две оранжевые плёнки соединяются с платой.

С помощью пинцета вытяните оранжевые плёнки из разъёма. Они должны легко выйти.

Есть ещё две плёнки, подключённые к плате, которые удалять не нужно. Они соединены со стороной платы, противоположной объективу.

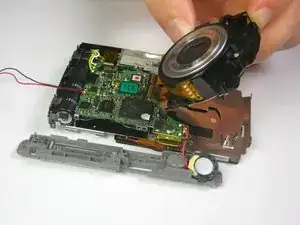

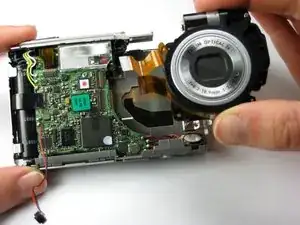

Теперь вы можете полностью извлечь объектив. Больше ничего не должно его удерживать.

Переверните объектив.

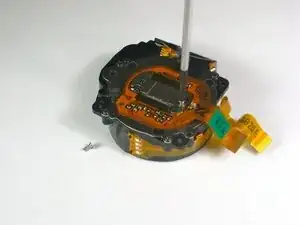

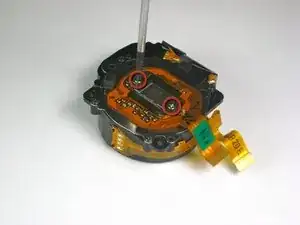

На обратной стороне — четыре винта. Удалите два серебряных винта с шлицем Phillips (4,36 мм) с задней стороны объектива.

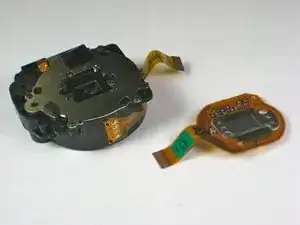

Снимите теперь ослабевший оранжевый элемент с задней части объектива и отложите его в сторону.

Объектив теперь готов к очистке и обслуживанию или замене на новый.

Поскольку новый объектив не поставляется с оранжевой плёнкой или электронным сенсором изображения, убедитесь, что вы сохранили оба винта и сенсор изображения и установите их при установке нового объектива.
