Замена материнской платы Casio Exilim EX-Z850

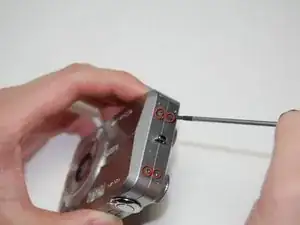

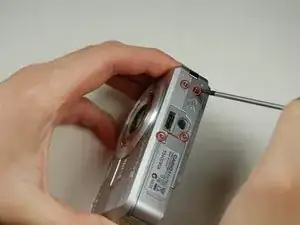

Отверткой Phillips #00 выкрутите четыре винта со стороны динамика.

Отверткой Phillips #00 выкрутите четыре длинных винта с нижней части камеры.

При сборке камеры более длинные винты устанавливаются в нижней части камеры.

Отверткой Phillips #00 выкрутите четыре винта со стороны, противоположной динамику.

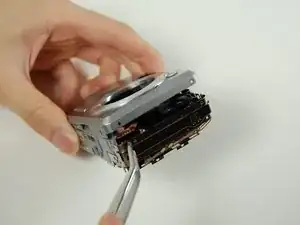

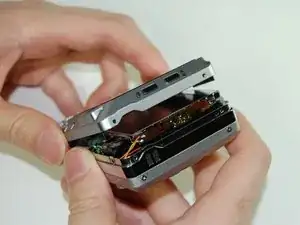

Осторожно подденьте нижний корпус после удаления всех винтов.

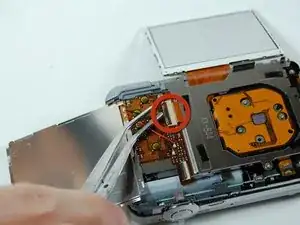

Пинцетом аккуратно снимите шлейф с ЖК-экрана.

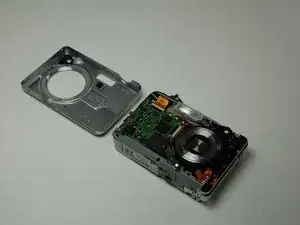

Отложите нижний корпус в сторону.

С помощью пинцета разберите верхний корпус.

Отложите верхний корпус в сторону.

Нижний левый винт на плате оранжевого цвета и является самым длинным.

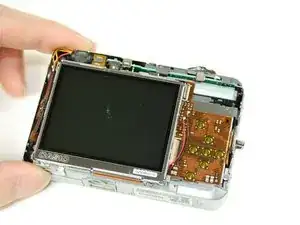

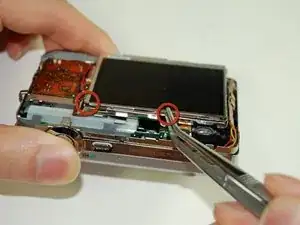

Аккуратно снимите кусочки чёрной ленты на нижней части ЖК-экрана, которые крепят его к рамке.

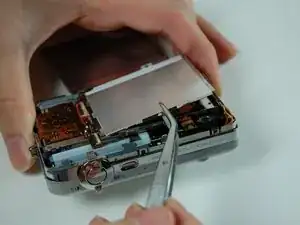

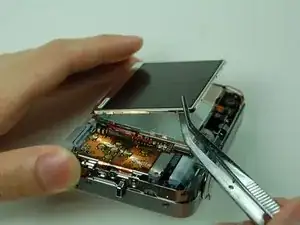

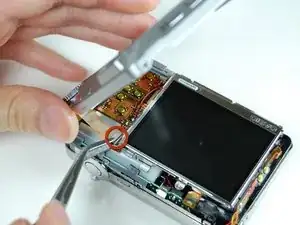

Пинцетом подденьте ЖК-экран и снимите его из выреза.

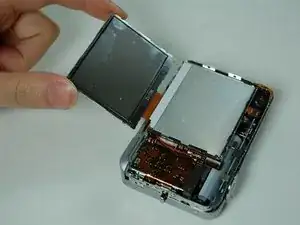

Поднимите ЖК-экран и отведите его на другую сторону.

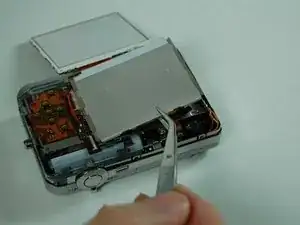

Пинцетом подденьте корпус ЖК-экрана и снимите его.

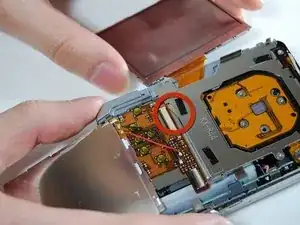

Отверните фиксатор, удерживающий шлейф.

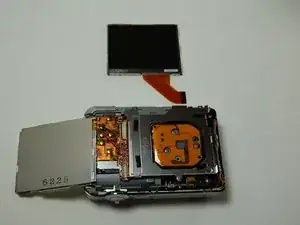

Пинцетом аккуратно вытяните ЖК-экран со шлейфом из камеры.

Отверткой Phillips #00 выкрутите два винта со стороны, где расположена батарея.

После удаления винтов снимите петлю для шнурка.

Сдвиньте боковую панель, чтобы она вышла из зацепления с верхней частью корпуса камеры.

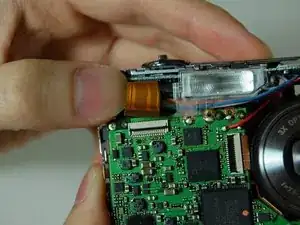

На передней части камеры возле вспышки отогните фиксатор, удерживающий шлейф.

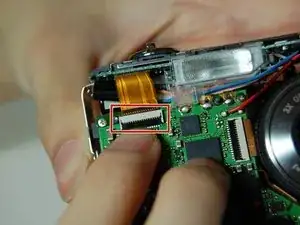

Извлеките шлейф из разъёма.

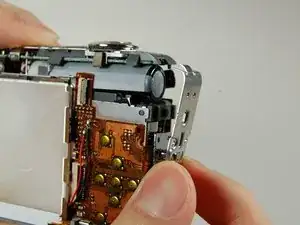

Аккуратно снимите L-образную рамку с камеры.

L-образная рамка удерживается двумя пластиковыми выступами и металлической защёлкой в нижней части камеры.

Отщёлкните рамку от выступов и защёлок.

Риск повреждения устройства: будьте осторожны, чтобы не оторвать жёлтый и оранжевый провода, припаянные к камере.

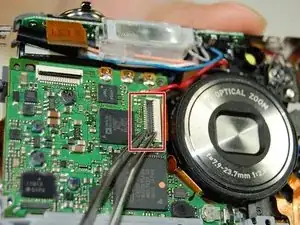

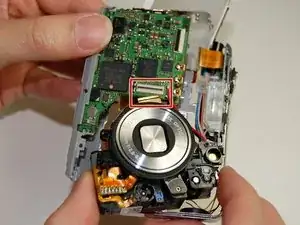

Отогните фиксатор и извлеките шлейф с материнской платы рядом с объективом.

Снимите рамку с задней стороны камеры, где находился ЖК-экран.

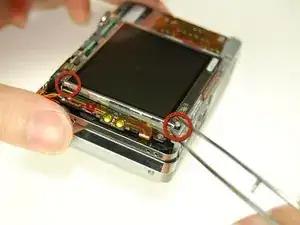

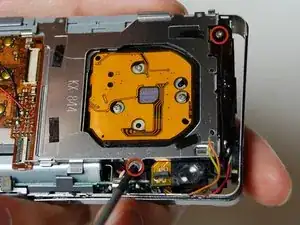

Отверткой Phillips #00 выкрутите два винта, соединяющие рамку с камерой.

Медленно подденьте и снимите рамку с камеры.

После снятия рамки должна оторваться пластиковая деталь с двумя жёлтыми кнопками.

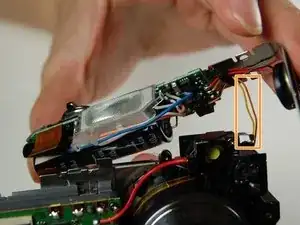

Не тяните пластиковую деталь полностью — она припаяна к двум проводам: жёлтому и оранжевому.

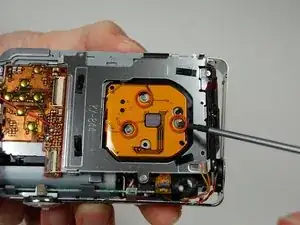

На задней части камеры, где был ЖК-экран, отверткой Phillips #00 снимите 3 винта, расположенные за объективом.

Снимите большой оранжевый шлейф, который ранее был закреплён винтами.

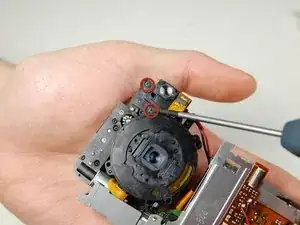

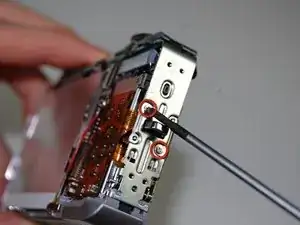

На задней стороне камеры, где расположен индикаторный свет, отверткой Phillips #00 выкрутите два винта.

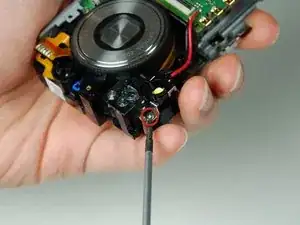

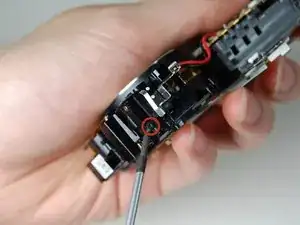

На передней стороне индикаторного светa снимите винт отверткой Phillips #00.

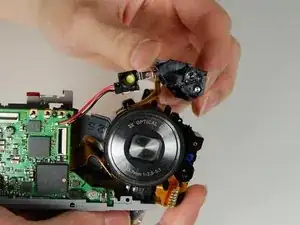

Отпаивайте объектив от материнской платы.

Отпаивайте провод от материнской платы.

Материнская плата теперь отделена от остальной части камеры.
