Замена внешнего корпуса Casio Exilim EX-Z850
В данном руководстве показано, как открыть внешний корпус Casio Exilim EX-Z850 и получить доступ к внутренним компонентам камеры. Это может быть необходимо для замены деталей вашей камеры.
Шаг 1

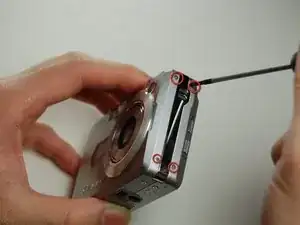

Удалите все четыре винта сбоку камеры с помощью отвертки Phillips #00.

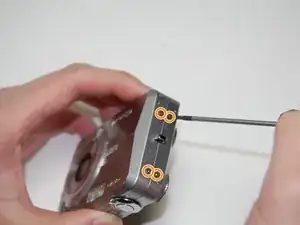

Удалите все четыре винта с противоположной стороны камеры с той же отверткой.

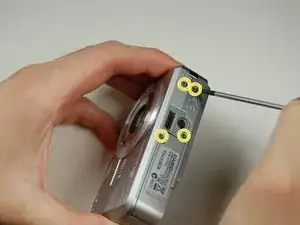

Удалите все четыре винта на дне камеры с той же отверткой.
Винты на дне длиннее, чем на верхней части, поэтому пометьте их соответственно для удобства сборки.
Шаг 2

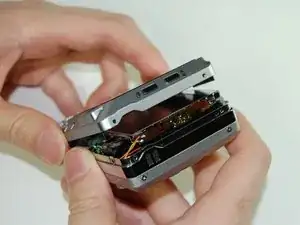

Откройте нижнюю часть корпуса.

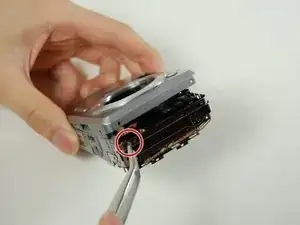

Удалите шлейф от экрана LCD с помощью пинцета и отложите нижнюю часть корпуса в сторону.
Эти шаги следует выполнять осторожно, чтобы избежать повреждения камеры.
Шаг 3

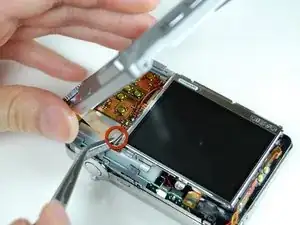

Откройте верхнюю часть корпуса с помощью пинцета.

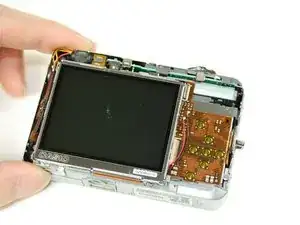

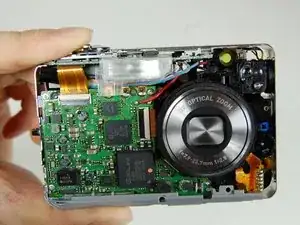

Удалите верхнюю часть корпуса с камеры и отложите ее в сторону.
Эти шаги следует выполнять осторожно, чтобы избежать повреждения камеры.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке, начиная с повторной установки верхней части корпуса.
Перевод руководства с ifixit.com
