Замена блока вспышки Casio Exilim EX-Z850

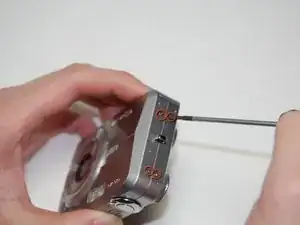

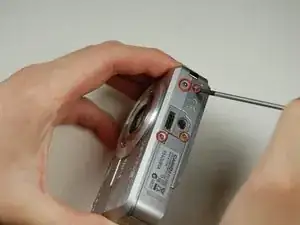

Отверткой Phillips #00 выньте четыре винта на боковой стороне камеры.

Отверткой Phillips #00 снимите четыре винта, расположенные на нижней части камеры.

Нижние винты длиннее верхних, поэтому подпишите их соответствующим образом для облегчения повторной сборки.

Отверткой Phillips #00 снимите четыре винта на противоположной стороне камеры.

После того как все винты удалены, аккуратно подденьте нижнюю крышку.

Пинцетом осторожно выведите шлейф из ЖК-экрана.

Отложите нижнюю крышку в сторону.

Поддевание корпуса камеры может повредить устройство, поэтому открывайте корпус медленно.

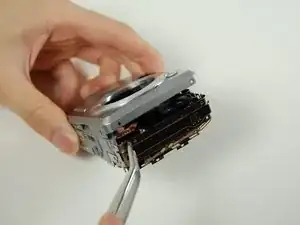

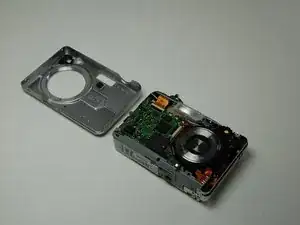

Пинцетом аккуратно отделите верхнюю крышку от корпуса камеры.

Отложите верхнюю крышку в сторону.

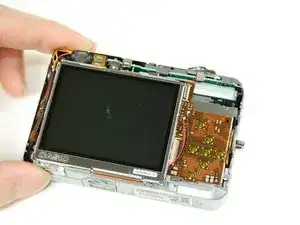

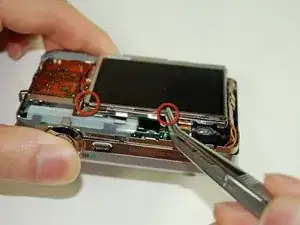

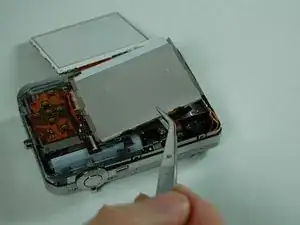

Пинцетом подденьте ЖК-экран и извлеките его из отверстия.

Нижняя часть ЖК-экрана прикреплена к рамке несколькими кусочками чёрной ленты.

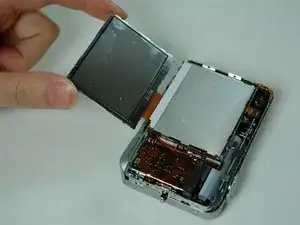

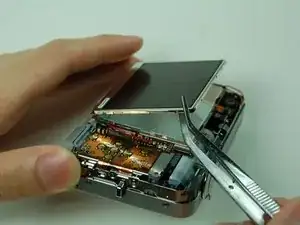

Пинцетом поднимите ЖК-экран и отведите его от корпуса камеры.

Перемещение экрана может повредить провод, соединяющий его с камерой, поэтому двигайте ЖК-экран медленно.

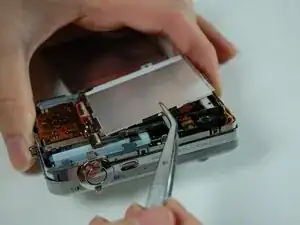

Пинцетом медленно снимите корпус ЖК, поднимая и сдвигая его с камеры.

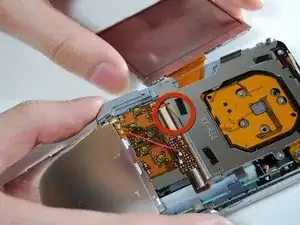

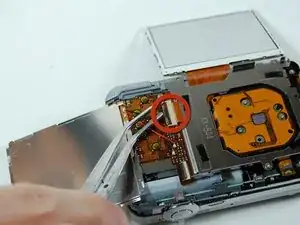

Пинцетом переверните защёлку разъёма, удерживающего шлейф.

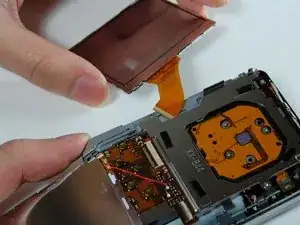

Аккуратно извлеките ЖК-экран вместе со шлейфом из корпуса камеры.

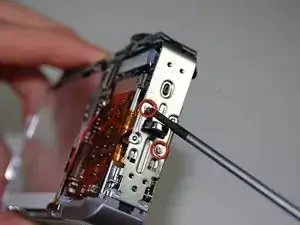

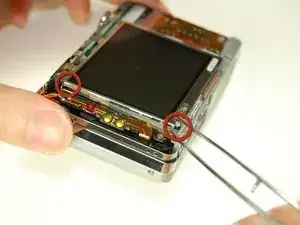

Отверткой Phillips #00 снимите два винта с боковой стороны, где находится аккумулятор.

После снятия винтов удалите петлю шнурка.

Медленно оттяните боковую крышку, чтобы она отсоединилась от верхней части рамки камеры.

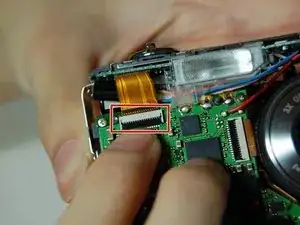

На передней части камеры отсоедините шлейф от разъёма.

Осторожно снимите L-образную рамку с корпуса камеры.

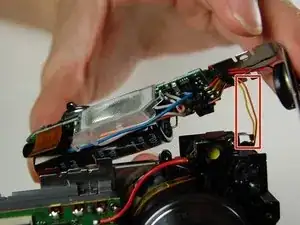

К камере подключены жёлтый и оранжевый провода. Будьте осторожны, чтобы не выдернуть их.

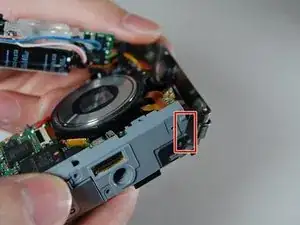

В нижней части камеры L-образная рамка закреплена двумя пластиковыми выступами и металлической защёлкой.

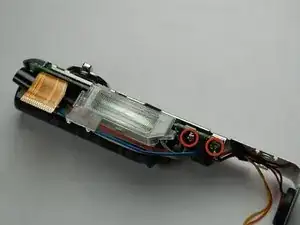

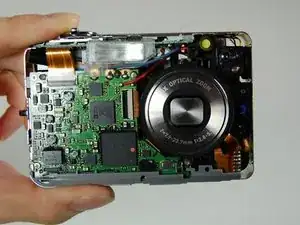

Отверткой Phillips #00 снимите два винта на передней части блока вспышки.

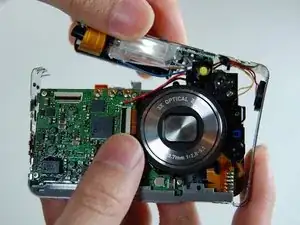

Снимите блок вспышки и замените его новым блоком вспышки.
