Замена ЖК‑экрана Casio Exilim EX-Z70

Снимите ремешок с камеры, вытащив тонкий шнур, образовав небольшую петлю, затем протолкнув через эту петлю более толстый шнур.

Удалите два винта с крестовой головкой (2,83 мм) на левой боковой панели корпуса камеры.

Левая панель теперь может быть снята. Однако одна полоса клейкой ленты прикрепляет её к камере, поэтому для облегчения снятия панели может потребоваться лопатка.

Повторите для правой боковой панели камеры.

Следите за тем, какие винты куда идут. Есть несколько групп винтов — все они маленькие и выглядят одинаково.

Удалите шесть винтов с крестовой головкой (3,69 мм) с нижней части корпуса камеры.

Удалите два винта с крестовой головкой (2,79 мм) на левой стороне камеры в месте, где была металлическая панель.

Повторите для двух винтов с крестовой головкой (2,79 мм) на правой стороне камеры.

Положите камеру ЖК‑экраном вверх. Начиная с нижней части камеры, аккуратно оттяните заднюю часть корпуса.

Положите камеру передней стороной (с объективом) вверх. Начиная с нижней части камеры, аккуратно оттяните переднюю часть корпуса.

Кнопка, удерживавшая ремешок камеры, после снятия корпуса больше не будет прикреплена к камере. При сборке верните кнопку на место перед установкой корпуса.

Сдвиньте помеченную деталь в сторону ЖК‑экрана и отпустите.

Защёлка откроется.

Осмотрите нижнюю часть камеры. Выкрутите винт с крестовой головкой (1,77 мм), удерживающий нижний пластиковый элемент.

Нижний пластиковый элемент крепится к основной раме камеры только двумя тонкими проводами.

Ориентируйте камеру объективом вверх, вспышкой к себе для наилучшей видимости.

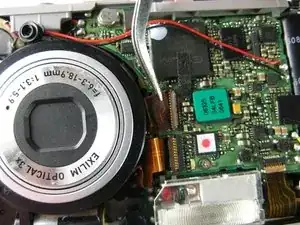

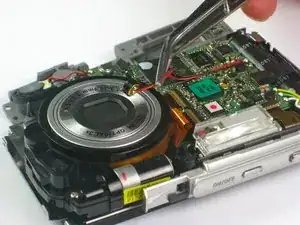

Пинцетом аккуратно отведите красный и чёрный провода в сторону от объектива.

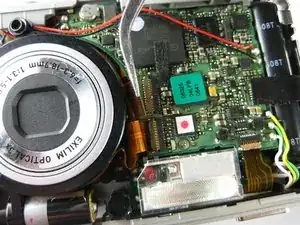

Пинцетом или ногтями поднимите коричневые защёлки там, где три оранжевые плёночные ленты соединяются с платой.

Пинцетом вытяните все три оранжевые плёнки из разъёмов. Ленты должны легко выниматься.

Переверните камеру на сторону с ЖК‑экраном.

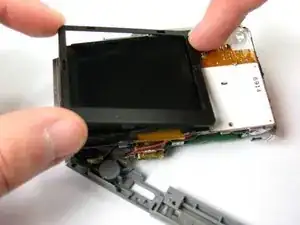

Аккуратно снимите пластиковую рамку, окружающую ЖК‑экран, начиная с верхнего левого угла, затем с нижнего левого, и в конце — с нижнего и верхнего правого углов.

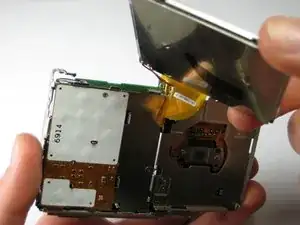

ЖК‑экран теперь ослаблен; он должен быть соединён с платой только тонкой золотой лентой.

Поверните камеру передней стороной вверх, объективом вверх, ЖК‑экраном вниз.

Удалите винт с крестовой головкой (3,30 мм), расположенный под вспышкой на плате.

На этом этапе ЖК‑экран и плата прикреплены к камере только тонкой золотой лентой слева на плате.

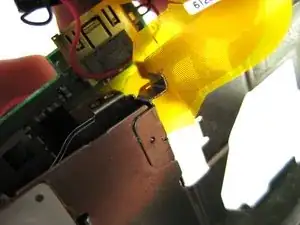

Протяните золотую ленту, соединяющую ЖК‑экран с платой, через небольшой зазор внизу камеры.

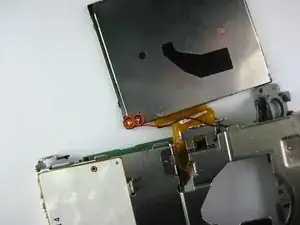

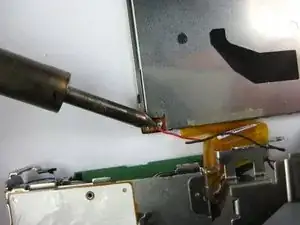

С помощью паяльной станции и оплётки для припоя или другого инструмента для удаления припоя удалите припой, фиксирующий два провода ЖК‑экрана на плате.

Вы полностью сняли ЖК‑экран. Теперь его можно заменить или очистить.
