Замена динамика Casio Exilim EX-Z850

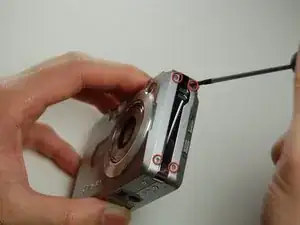

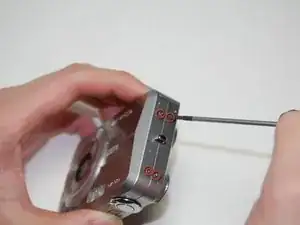

Удалите винты с обеих сторон и с нижней части корпуса камеры с помощью крестовой отвёртки Phillips #00.

Нижние винты длиннее бокового винта.

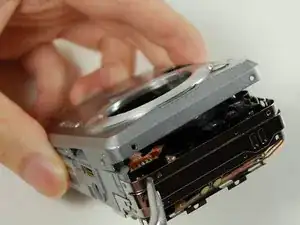

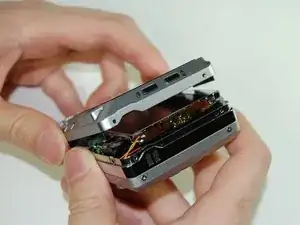

Аккуратно разъедините заднюю панель и корпус камеры.

Не снимайте панель полностью с камеры, иначе Вы повредите шлейф, который крепит заднюю панель к внутренним компонентам камеры.

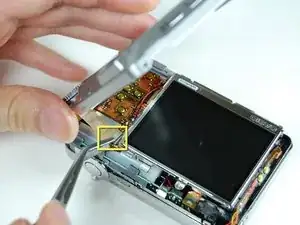

Используя пинцет, аккуратно отодерите шлейф от внутренних компонентов камеры, оставив его подключённым к задней панели.

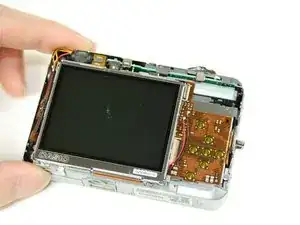

Отложите заднюю панель.

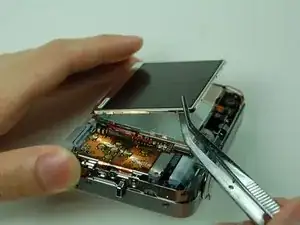

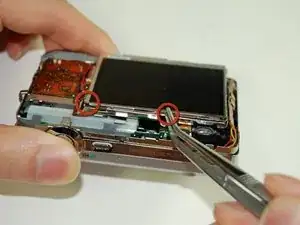

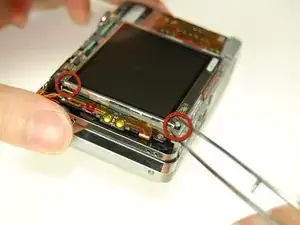

С помощью пинцета подденьте ЖК-экран из рамки.

Нижняя часть ЖК-экрана приклеена к рамке чёрной лентой.

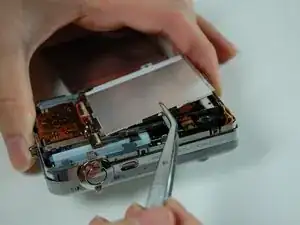

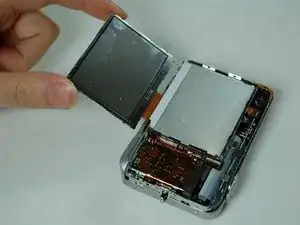

С помощью пинцета переверните ЖК-экран на другую сторону.

У ЖК-экрана снизу есть шлейф, подключённый к внутренним компонентам камеры, не отрывайте его.

Отделите корпус ЖК-экрана от ленты, находящейся под ним, затем переверните его на противоположную сторону, чтобы открыть доступ к компонентам под ним.

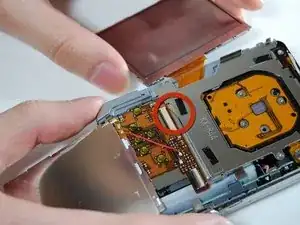

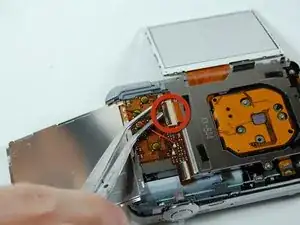

С помощью пинцета откройте держатель разъёма, удерживающий шлейф ЖК-экрана на месте.

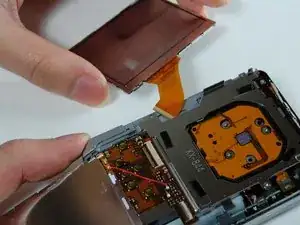

Снимите ЖК-экран со шлейфом с камеры.

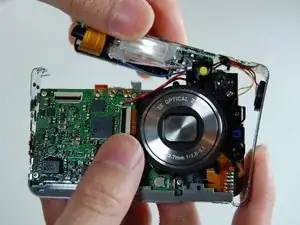

Снимите переднюю панель с корпуса камеры.

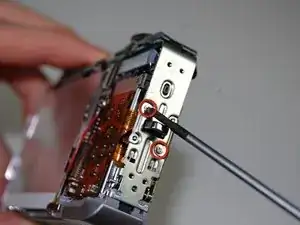

Снимите два винта на боковой стороне, где расположена батарея, с помощью крестовой отвёртки Phillips #00.

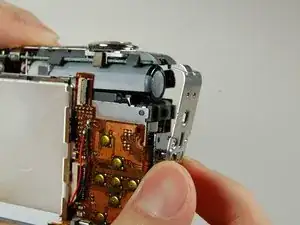

Оттяните боковую панель, чтобы она отщёлкнулась от верхней части рамки камеры.

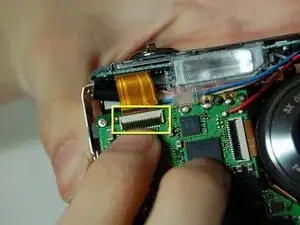

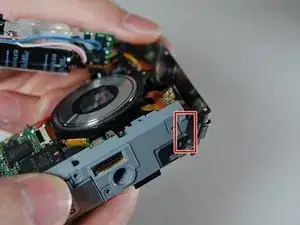

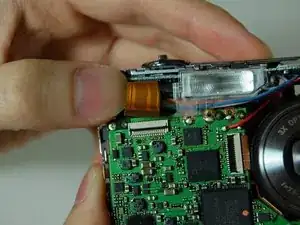

На передней части камеры, рядом с откидным щитком вспышки, находится разъём, удерживающий шлейф. Отсоедините шлейф от разъёма.

Осторожно снимите L-образную рамку с камеры, отпружинив её с выступов и защёлок, расположенных внизу камеры.

Камера имеет припаянные жёлтый и оранжевый провода. Будьте осторожны, чтобы не отключить их.

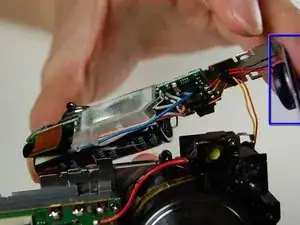

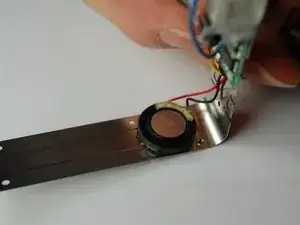

Синий прямоугольник — это динамик.

Используя пинцет, извлеките динамик.
