Замена динамиков Casio Exilim EX-Z70

Снимите ремешок с камеры, вытащив тонкий шнур, образовав небольшой петлю, затем протолкнув более толстый шнур обратно через эту петлю.

Удалите два винта с крестообразной шлицем (2,83 мм) с левой боковой панели корпуса камеры.

Теперь можно снять левую панель. Однако одна лента прикрепляет её к камере, поэтому может понадобиться лопатка, чтобы аккуратно отвести панель.

Повторите на правой боковой панели камеры.

Следите за тем, какие винты куда идут. Есть несколько комплектов винтов — все они маленькие и похожи друг на друга.

Снимите шесть винтов с крестообразной шлицем (3,69 мм) с нижней части корпуса камеры.

Удалите два винта с крестообразной шлицем (2,79 мм) на левой стороне камеры там, где была металлическая панель.

Повторите для двух винтов с крестообразной шлицем (2,79 мм) на правой стороне камеры.

Поставьте ЖК-экран лицевой стороной к себе, начните с нижней части камеры и аккуратно снимите заднюю часть корпуса.

Поставьте переднюю часть (с объективом) лицевой стороной к себе, начните с нижней части камеры и аккуратно снимите переднюю часть корпуса.

Ручка, которая удерживала ремешок камеры, больше не будет прикреплена к камере после снятия корпуса. При сборке поместите ручку обратно на место перед установкой корпуса.

Сдвиньте помеченную деталь в сторону ЖК-экрана и отпустите.

Защёлка откроется.

Посмотрите на нижнюю часть камеры. Выверните винт с крестообразной шлицем (1,77 мм), крепящий нижнюю пластиковую деталь.

Нижняя пластиковая деталь прикреплена к основной раме камеры только двумя тонкими проводами.

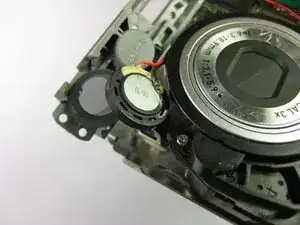

Динамик приклеен к нижней части корпуса камеры лентой.

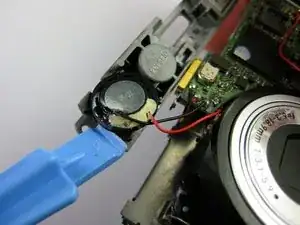

Аккуратно отлейте динамик от корпуса с помощью лопатки.

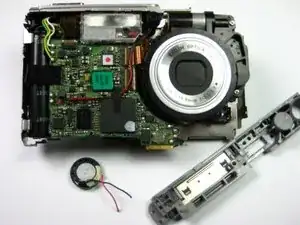

Используя паяльную станцию и оплавляющую ленту или другой инструмент для удаления припоя, аккуратно удалите припой, который фиксирует два провода динамика на плате.

Рядом с контактами динамика находятся ещё два паяных соединения. Эти соединения относятся только к ЖК-экрану и не должны быть удалены. Удаляйте только припой, удерживающий динамик на плате.
