Замена крышки отсека для батарей на Panasonic Lumix DMC-ZS8
В этом руководстве я покажу, как заменить крышку отсека для батарей на камере Panasonic Lumix DMC-ZS8. Для этого вам потребуется маленькая крестовая отвертка, которая подходит для винтов на дне камеры. Вам также понадобятся иголка или маленькая булавка, а также маленькие плоскогубцы или аналогичный инструмент для помощи. Как только у вас будет всё это, а также заменяющая крышка, процесс будет довольно простым и понятным!
Шаг 1

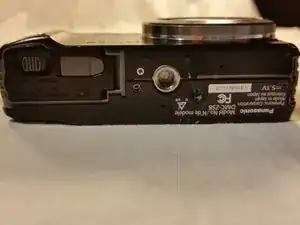

Снимите нижние крестовые винты на камере, чтобы убрать внешнюю пластиковую оболочку. Будьте осторожны при снятии детали; если что-то кажется застрявшим, дважды проверьте, чтобы убедиться, что все винты на дне были удалены.
Шаг 2

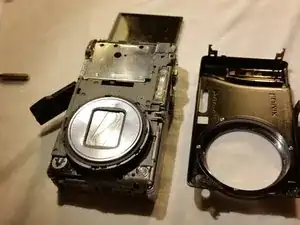

После удаления винтов аккуратно и медленно снимите верхнюю половину корпуса с камеры.

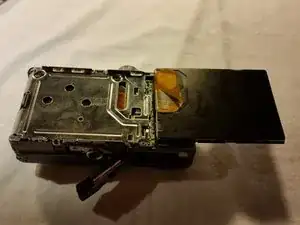

Переверните камеру и аккуратно поднимите экран, при этом убедитесь, что он полностью прикреплён к камере.
Шаг 3

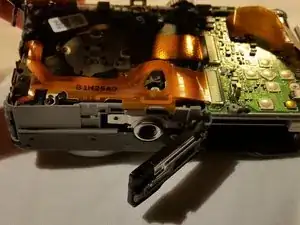

С перевернутым экраном у вас теперь есть доступ к металлической пластине под ним. Используя ту же крестовую отвертку, снимите металлическую пластину. Это даст вам доступ к нажимному штифту, который держит крышку на месте.

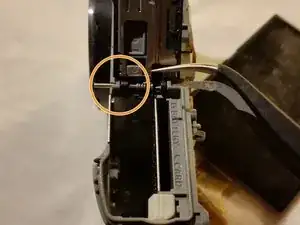

Используйте маленькую иголку, булавку или плоскогубцы с тонкими носиками, чтобы вытащить штифт. Обязательно держите штифт и пружину в безопасном месте, чтобы предотвратить их потерю.
Шаг 4

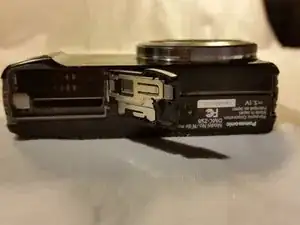

После замены штифта и пружины на новую крышку убедитесь, что пружина всё ещё работает. Также проверьте, чтобы батарея правильно сидела в отсеке, а крышка фиксировалась и подходила корректно.
Если это работает, вы закончили! При повторной сборке камеры убедитесь, что все винты плотно вернулись на свои места в том же порядке, в котором были сняты.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке. Обязательно проверьте, что пружина всё ещё работает и что батарея помещается в отсек, при этом закрываясь и запираясь должным образом.
Перевод руководства с ifixit.com
