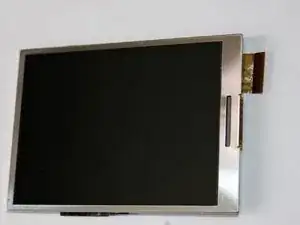

Замена экрана ЖК-дисплея на Panasonic Lumix DMC-ZS8

Снимите аккумулятор и ремешок с устройства.

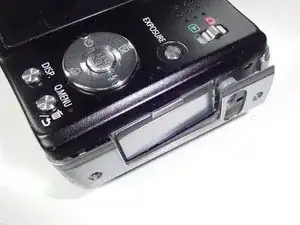

Удалите 3 винта с нижней части

Удалите винты с обеих сторон устройства (всего 4 винта)

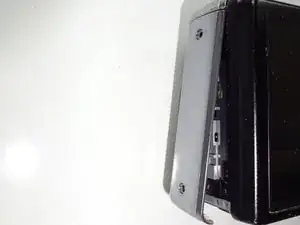

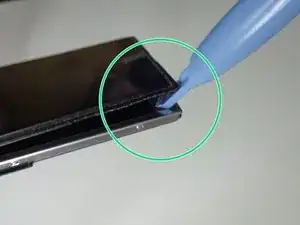

Снимите обе боковые панели с устройства. Вы можете приподнять их ногтем или лопаткой.

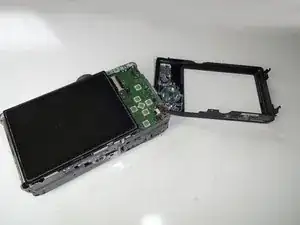

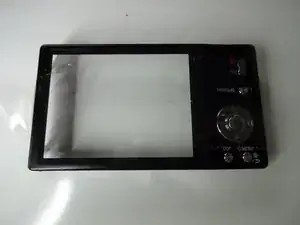

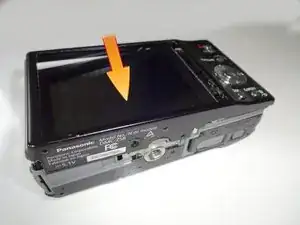

Снимите заднюю крышку. Убедитесь, что ЖК-дисплей остается на месте.

Существует тонкая пленка клея, соединяющая ЖК-дисплей с задней крышкой. Она легко отходит при небольшом давлении. При необходимости удерживайте ЖК-дисплей на месте при снятии задней крышки.

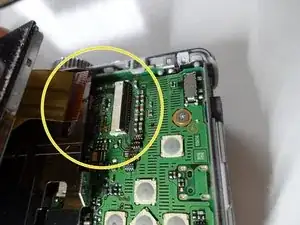

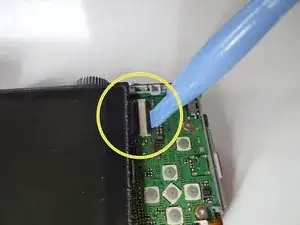

Освободите зажим Ziff, удерживающий кабель ЖК-дисплея. На 1-й фотографии показан зажим в закрытом положении.

Вы можете использовать лопатку для освобождения зажима. Также можно использовать ноготь, но будьте осторожны, он очень хрупкий.

Удалите гибкий кабель ЖК-дисплея из зажима.

Вам может понадобиться снять оконную панель со старого экрана, если новый экран ее не имеет.

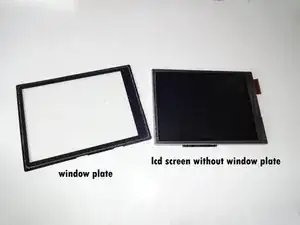

При необходимости: Удалите оконную панель со старого экрана, если ваш новый ЖК-дисплей не имеет таковой. Сохраните эту часть для повторной установки.

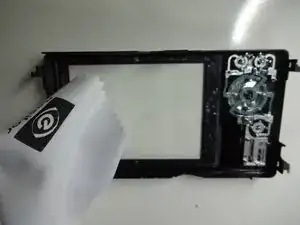

Если ваш новый ЖК-дисплей не комплектуется оконной панелью: Закрепите вашу старую оконную панель на месте, как показано на фотографии. Убедитесь, что она правильно выровнена и подходит по пазам. Это значительно упрощает повторную сборку.

При необходимости очистите оконную панель и ЖК-дисплей сухой микрофиброй. Убедитесь, что на поверхности нет мусора или пыли перед повторной установкой. НЕ используйте жидкости.

Теперь просто выполните шаги в обратном

Перевод руководства с ifixit.com
