Замена материнской платы Panasonic Lumix DMC-ZS60
Материнскую плату вашей Panasonic Lumix DMC-ZS60 может потребоваться заменить при её неисправности. В этом руководстве показано, как добраться до материнской платы, чтобы при необходимости извлечь и заменить её.
Материнская плата может быть повреждена из‑за возраста камеры, её падения или попадания влаги. Проблемы, вызванные материнской платой, включают: камера не включается, трудности со съёмкой или просмотром фотографий, а также сбои при изменении настроек.
Убедитесь, что устройство выключено, прежде чем начать.
Шаг 1
Сдвиньте чёрную защёлку на крышке отсека для карты памяти/аккумулятора пальцем из положения «заблокировано» в положение «открыто». Это откроет крышку камеры.
Шаг 2
Подтолкните вверх чёрную защёлку с правой стороны, чтобы освободить аккумулятор подпружиненно.
Шаг 3
Извлеките аккумулятор, выдвинув его из камеры.
Шаг 4
С помощью отвёртки Phillips #000 выкрутите шесть винтов длиной 3 мм. По два винта расположены на трёх сторонах корпуса, исключая верхнюю.
Шаг 5
Снимите заднюю панель корпуса и отложите её в сторону.
Шаг 6
Поднимите вверх плату с регулятором на правой стороне.
С помощью пинцета приподнимите белую фиксирующую лапку и аккуратно выньте плату.
Шаг 7
Отогните ЖК‑экран влево.
Отвинтите два винта длиной 3 мм в верхней правой части с помощью отвёртки Phillips #000.
Снимите серую защитную пластину.
Шаг 8
С помощью пинцета приподнимите чёрную фиксирующую ленту и аккуратно вытяните, чтобы освободить ЖК‑экран от устройства.
Шаг 9
Снимите эти три винта 3 мм с помощью отвёртки Phillips #000.
Шаг 10

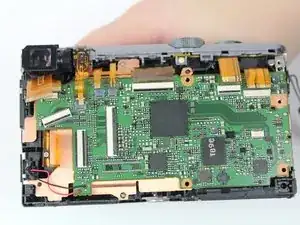

Отключите эти 9 ленточных кабелей от материнской платы. Один ленточный кабель спрятан под большим слева.
Сначала с помощью пинцета приподнимите фиксирующие защёлки каждого разъёма, затем вытяните ленточный кабель.
Шаг 11

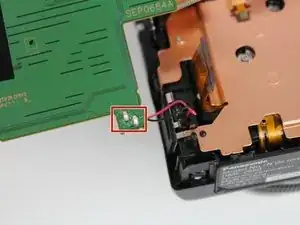

Теперь вы сможете приподнять материнскую плату — она будет соединена только двумя кабелями.
Для полного извлечения материнской платы потребуется выпаять металлические контакты, чтобы отсоединить провода.
Для получения дополнительной информации о пайке посетите руководство Как паять и распаивать соединения.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
