Замена объектива Fujifilm X30
В этом руководстве показано, как заменить объектив Fujifilm X30, который может быть треснувшим или повреждённым.
Шаг 1
Переверните камеру вверх дном.
Поместите большой палец на переключатель и сдвиньте его в направлении центра камеры.
Отсек откроется.
Шаг 2
Когда отсек для батареи открыт, сдвиньте оранжевую защёлку от батареи, пока она не выскочит.
Шаг 3
Выньте батарею.
Шаг 4
Начните с удаления внешних винтов с помощью отвертки Phillips #000:

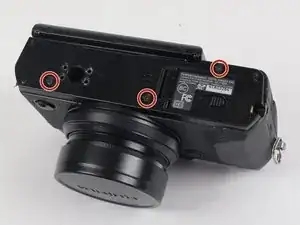

Снимите три серебряных винта 3,6 мм, расположенных на дне камеры.

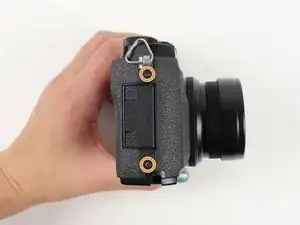

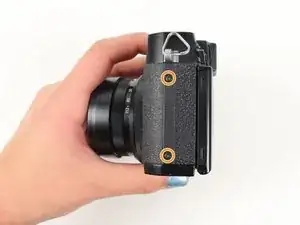

Снимите все четыре винта 4,7 мм с боков камеры.
Шаг 5
Удалите все перечисленные ниже винты с помощью отвертки Phillips #000:

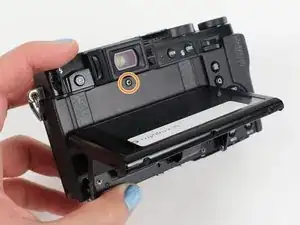

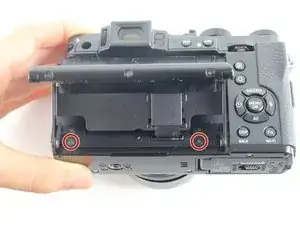

Поднимите экран и снимите два винта 4,5 мм, расположенные в нижних углах.

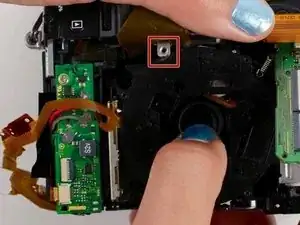

Снимите винт 4,0 мм, расположенный за экраном и непосредственно под окуляром.
Шаг 6

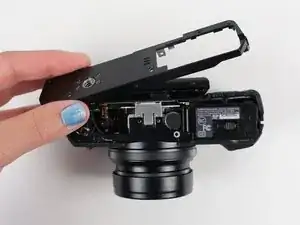

Осторожно снимите нижнюю часть корпуса камеры.
Шаг 7

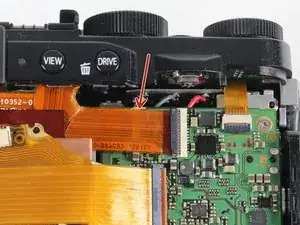

Не тяните сильно при снятии задней крышки, так как можно разорвать оранжевую плёнку, прикреплённую к плате.
Осторожно оттяните заднюю часть корпуса с левой стороны так, чтобы она была частично открыта.

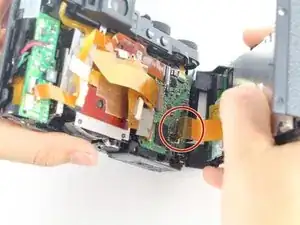

Используйте лопатку, чтобы приподнять защёлку, удерживающую оранжевую плёнку, и вытяните плёнку, чтобы отключить её.
См. следующий шаг для изображений правильного использования лопатки при снятии плёнки.
Шаг 8

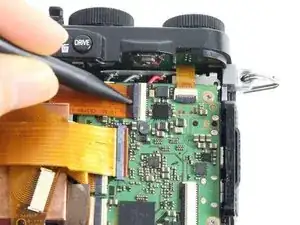

Для всех пяти указанных оранжевых плёнок:
Используйте лопатку, чтобы приподнять защёлку, удерживающую оранжевую плёнку, и вытяните плёнку, чтобы отключить её.
Шаг 9
Для последней оранжевой плёнки, расположенной за верхней плёнкой:
Используйте лопатку, чтобы приподнять защёлку, удерживающую оранжевую плёнку, и вытяните плёнку, чтобы отключить её.
Шаг 10
Удалите все перечисленные ниже винты с помощью отвертки Phillips #000:

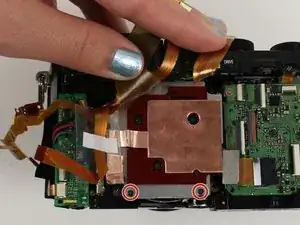

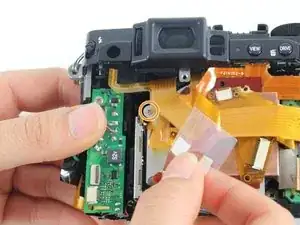

Снимите два винта 3,4 мм внизу серебряной пластины.
Отогните прозрачную плёнку, чтобы открыть винт 2,8 мм слева от серебряной пластины, и удалите его.
Отогните медную пластину.
Шаг 11

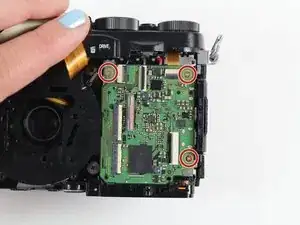

Снимите три винта 2,6 мм, расположенные в двух верхних углах и в правом нижнем углу материнской платы, с помощью отвертки Phillips #000.
Поднимите материнскую плату, чтобы она не мешала при снятии объектива.
Для доступа к объективу паять материнскую плату не требуется.
Шаг 12

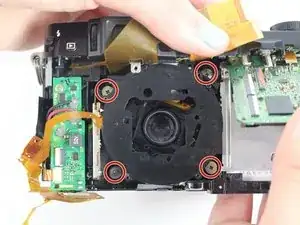

Снимите четыре серебряных винта 4,4 мм в углах объектива с помощью отвертки Phillips #000.
Шаг 13

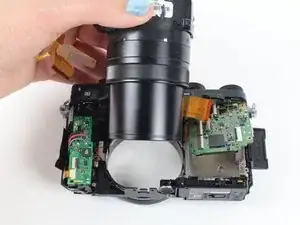

Опустите объектив вниз, чтобы он освободил серебряную защёлку.
Затем сдвиньте объектив указательными пальцами спереди камеры, пока он не будет извлечён.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
