Замена экрана ЖК-дисплея Fujifilm XP20

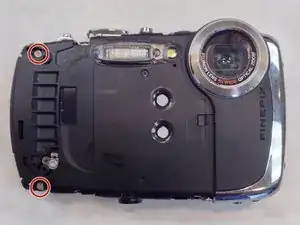

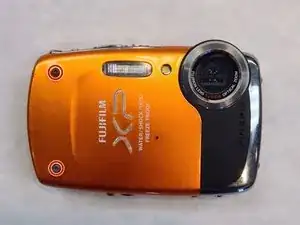

С помощью шестигранного отвёртки размером 1,5 мм удалите два шестигранных винта длиной 3,0 мм на передней панели камеры.

С помощью крестовой отвёртки №00 удалите два винта длиной 3,0 мм в нижней части передней панели.

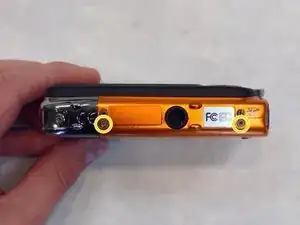

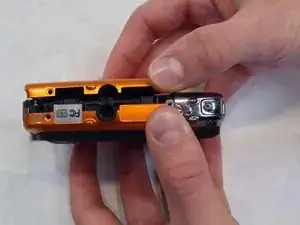

С помощью крестовой отвёртки №00 удалите три винта длиной 3,0 мм в нижней части камеры, ближе к задней панели.

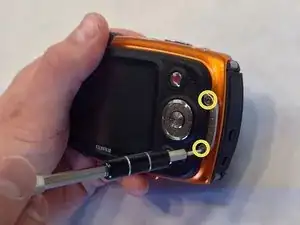

С помощью крестовой отвёртки №00 удалите два винта длиной 3,0 мм на задней панели камеры. Это позволит снять крепление для ремешка и заднюю крышку.

С помощью крестовой отвёртки №00 удалите два винта длиной 3,0 мм.

С помощью шестигранного отвёртки 1,5 мм удалите шестигранный винт длиной 3,0 мм на верхнем краю серебряной панели.

С помощью крестовой отвёртки №00 удалите винт длиной 3,0 мм на нижнем краю.

После удаления обоих винтов серебряная боковая крышка сдвигается и снимается.

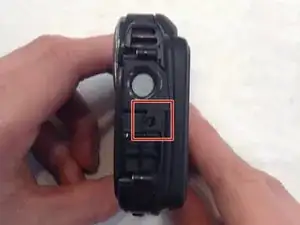

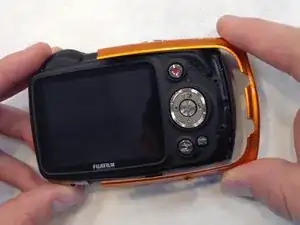

Руками отстегните четыре защёлки, расположенные по бокам камеры.

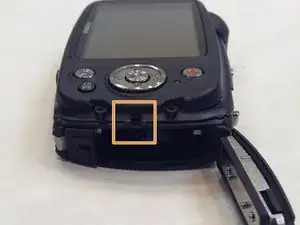

Четвёртая защёлка скрыта за крышкой отсека батареи. Чтобы получить доступ к защёлке, см. инструкцию по замене батареи Fujifilm XP20.

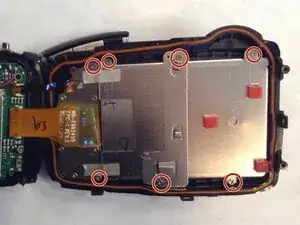

С помощью крестовой отвёртки №00 удалите семь винтов длиной 3,0 мм.

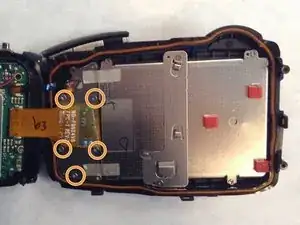

Удалите оставшиеся пять винтов длиной 3,0 мм, которые крепят заднюю крышку и панель управления.

Задняя панель теперь отделена от камеры.

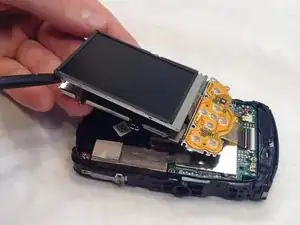

Возьмите лопатку и аккуратно вставьте её между экраном и рамкой.

Медленно продвигайтесь лопаткой по периметру экрана, чтобы аккуратно отделить экран от рамки.

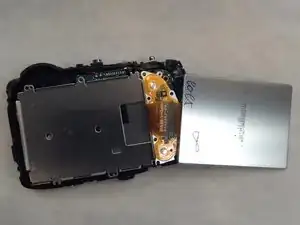

Снова возьмите лопатку и вставьте её в узкую часть рамки, чтобы поддеть и отделить экран ЖК-дисплея.

Продвигайтесь лопаткой по периметру, достаточно, чтобы вновь отделить экран от рамки.

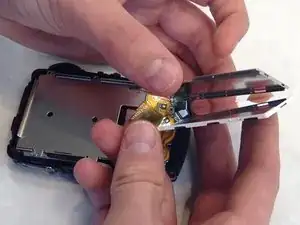

Возьмите лопатку и очень осторожно вставьте её между экраном ЖК-дисплея и очень тонкой и хрупкой рамкой.

Очень аккуратно продвигайтесь лопаткой по периметру рамки, не прикладывая чрезмерного усилия. В противном случае экран может быть повреждён.

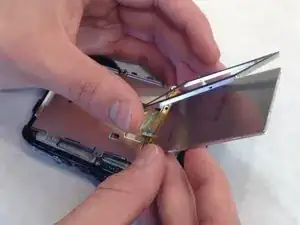

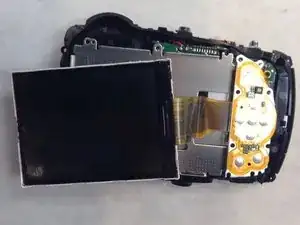

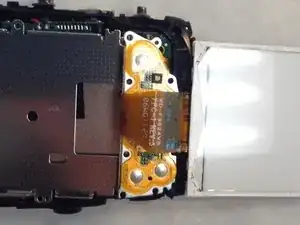

Отсоедините экран ЖК-дисплея от материнской платы, отключив оранжевый шлейф.
