Разборка камеры Fujifilm X30

Переверните камеру дном вверх.

Поместите большой палец на переключатель и сдвиньте его в сторону центра камеры.

Отсек откроется.

После открытия отсека аккумулятора сдвиньте оранжевую вкладку в сторону от аккумулятора, пока он не выдавится.

Выньте аккумулятор.

Начните с удаления внешних винтов с использованием крестовой отвертки Phillips #000:

Снимите три серебристых винта 3,6 мм, расположенных на дне камеры.

Удалите все четыре винта 4,7 мм по бокам камеры.

Удалите все винты ниже, используя крестовую отвертку Phillips #000:

Поднимите экран и снимите два винта 4,5 мм, расположенные в нижних углах.

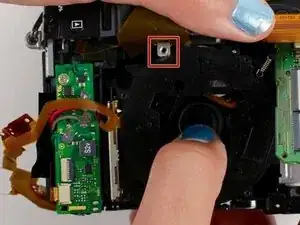

Удалите винт 4,0 мм, находящийся за экраном и непосредственно под окуляром.

Осторожно приподнимите нижнюю часть корпуса камеры, чтобы снять её.

Не тяните сильно при снятии задней крышки, так как можно порвать оранжевую ленту, прикреплённую к материнской плате.

Аккуратно оттяните заднюю панель камеры с левой стороны так, чтобы она частично открылась.

Используйте лопатку, чтобы поднять защёлку, удерживающую оранжевую ленту, и вытяните ленту, чтобы разъединить её.

См. следующий шаг, чтобы посмотреть фотографии правильного использования лопатки при снятии ленты.

Для всех пяти указанных оранжевых лент:

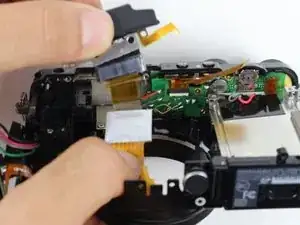

Используйте лопатку, чтобы поднять защёлку, удерживающую оранжевую ленту, и вытяните ленту, чтобы разъединить её.

Для последней оранжевой ленты, расположенной за верхней лентой:

Используйте лопатку, чтобы поднять защёлку, удерживающую оранжевую ленту, и вытяните ленту, чтобы разъединить её.

Этот шаг обязателен при полной разборке, но может быть пропущен, если вы снимаете только материнскую плату.

Для двух оранжевых лент, прикреплённых к плате конденсатора:

Используйте лопатку, чтобы поднять защёлку, удерживающую оранжевую ленту, и вытяните ленту, чтобы разъединить её.

Удалите все перечисленные ниже винты, используя крестовую отвертку Phillips #000:

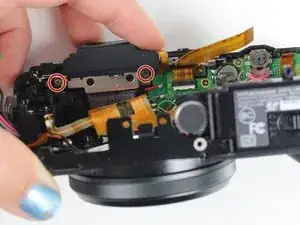

Снимите два винта 3,4 мм внизу серебристой пластины.

Оттяните прозрачную ленту, чтобы обнаружить винт 2,8 мм слева от серебристой пластины, и удалите его.

Отклейте медную пластину.

Удалите три винта 2,6 мм, расположенные в двух верхних углах и в нижнем правом углу материнской платы, используя крестовую отвертку Phillips #000.

Поднимите материнскую плату под углом, чтобы найти чёрные, серые и красные провода.

Выпаяйте эти провода, чтобы полностью снять материнскую плату.

Вы можете узнать о техниках пайки здесь.

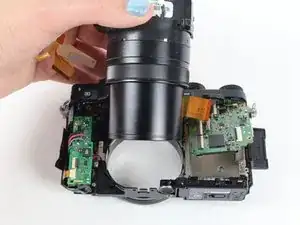

Снимите четыре серебристых винта 4,4 мм в углах объектива, используя крестовую отвертку Phillips #000.

Потяните объектив в сторону дна камеры, чтобы он освободился от серебристой защёлки.

Затем толкните объектив указательными пальцами спереди камеры, пока он не снимется.

Не касайтесь выводов конденсатора под зелёной печатной платой, так как они могут вас ударить током.

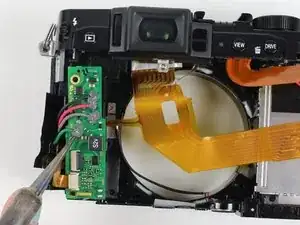

Удалите серебристый винт 3,4 мм из верхнего левого угла платы конденсатора, используя крестовую отвертку Phillips #000.

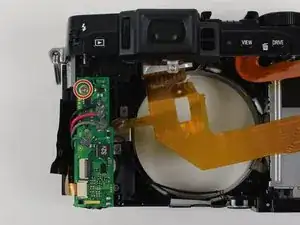

Выпаяйте красный, черный, серый и зелёный провода, подключенные к плате конденсатора, чтобы она была отключена и могла быть отложена в сторону.

Поверните камеру так, чтобы вы смотрели на дно.

Удалите два серебристых винта 3,4 мм на серебристой пластине, удерживающие окуляр, используя крестовую отвертку Phillips #000.

Поднимите окуляр из камеры.

Чтобы снять ЖК-экран, посмотрите на заднюю часть пластины наклоняемого экрана.

Удалите два чёрных винта 3,7 мм в задних углах пластины экрана, используя крестовую отвертку Phillips #000.

Положите заднюю панель плоско, чтобы снять прозрачный кожух, расположенный над ЖК-экраном.

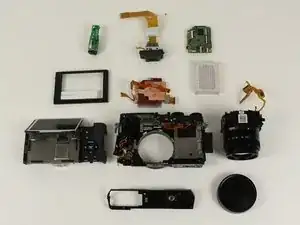

Вы полностью разобрали камеру Fujifilm X30.
