Замена материнской платы Fujifilm X30

Переверните камеру вверх дном.

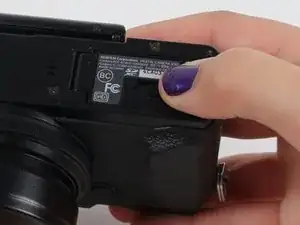

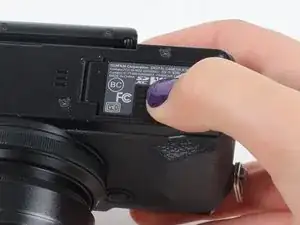

Поместите большой палец на переключатель и сдвиньте его в сторону центра камеры.

Отсек откроется.

После открытия отсека для батареи сдвиньте оранжевую вкладку от батареи, пока она не выйдет.

Вытащите батарею.

Начните со снятия внешних винтов крестовой отверткой Phillips #000:

Удалите три серебристых винта 3,6 мм, расположенные на дне камеры.

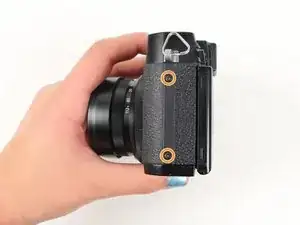

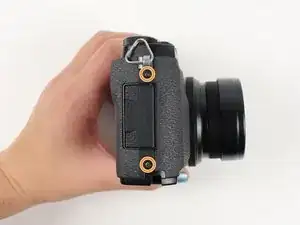

Удалите все четыре винта 4,7 мм с боковых сторон камеры.

Удалите все винты ниже, используя крестовую отвертку Phillips #000:

Поднимите экран и удалите два винта 4,5 мм, расположенные в нижних углах.

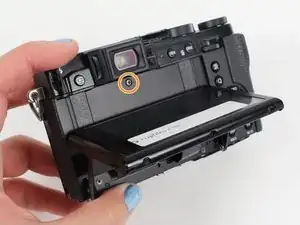

Удалите винт 4,0 мм, который находится за экраном и прямо под окуляром.

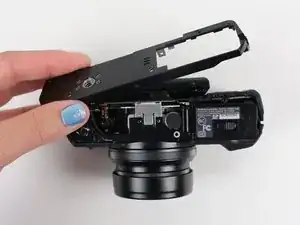

Осторожно поднимите нижнюю часть корпуса камеры, чтобы снять её.

Не тяните сильно при снятии задней крышки, так как это может порвать оранжевую ленту, прикреплённую к материнской плате.

Осторожно оттяните заднюю часть камеры слева, чтобы она была частично открыта.

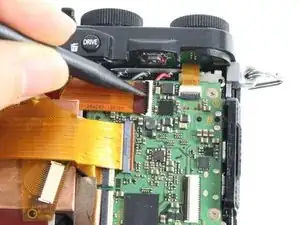

Используйте лопатку, чтобы приподнять защёлку, удерживающую оранжевую ленту, и выдвиньте ленту, чтобы отключить её.

См. следующий шаг, чтобы увидеть фотографии правильного использования лопатки при снятии ленты.

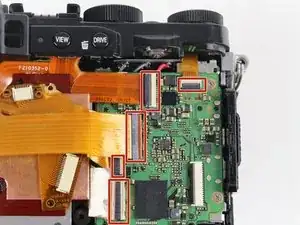

Для всех пяти указанных оранжевых лент:

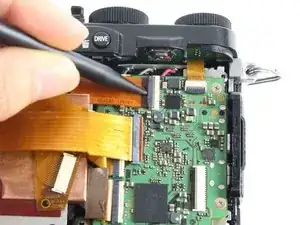

Используйте лопатку, чтобы приподнять защёлку, удерживающую оранжевую ленту, и выдвиньте ленту, чтобы отключить её.

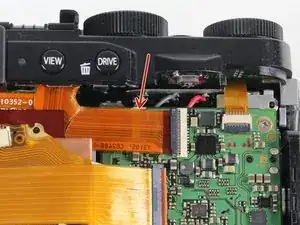

Для последней оранжевой ленты, расположенной за верхней лентой:

Используйте лопатку, чтобы приподнять защёлку, удерживающую оранжевую ленту, и выдвиньте ленту, чтобы отключить её.

Этот шаг обязателен при полной разборке, но может быть пропущен, если Вы только снимаете материнскую плату.

Для двух оранжевых лент, прикреплённых к плате конденсатора:

Используйте лопатку, чтобы приподнять защёлку, удерживающую оранжевую ленту, и выдвиньте ленту, чтобы отключить её.

Удалите все перечисленные ниже винты, используя крестовую отвертку Phillips #000:

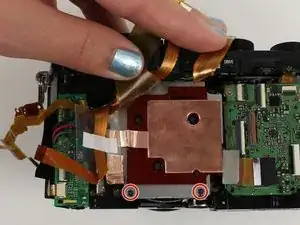

Удалите два винта 3,4 мм внизу серебристой пластины.

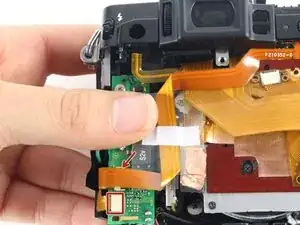

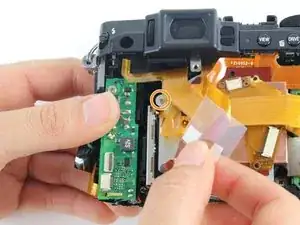

Отодвиньте прозрачную ленту, чтобы обнаружить винт 2,8 мм слева от серебристой пластины, и удалите его.

Отлейте медную пластину.

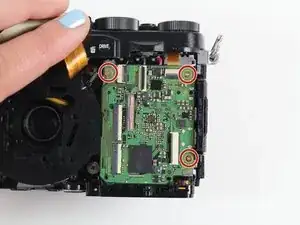

Снимите три винта 2,6 мм, расположенные в двух верхних углах и в правом нижнем углу материнской платы, используя крестовую отвертку Phillips #000.

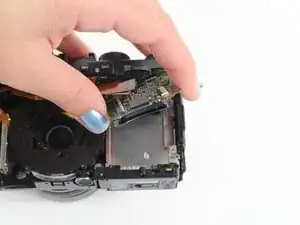

Поднимите материнскую плату под углом, чтобы обнаружить чёрный, серый и красный провода.

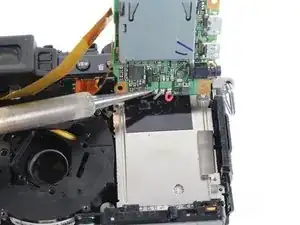

Отпаяйте эти провода, чтобы полностью снять материнскую плату.

Вы можете узнать о техниках пайки здесь.
