Замена петли дверцы диска Sony Handycam DCR-DVD650

Ремешок для руки временами может мешать. Лучше начать с его отстёгивания.

На мягком участке ремешка приподнимите липучку и вытяните тонкий ремешок, зажатый между ними.

Протолкните тонкий ремешок через металлическое кольцо в передней части устройства.

Ремешок всё ещё будет соединён с устройством с одного конца, но его можно отвести в сторону, чтобы обеспечить более устойчивую рабочую поверхность.

Откройте ЖК-экран и найдите винт, расположенный над разъёмом micro USB.

Удалите винт (4 мм, крестовая отвертка #00)

С помощью лопатки или другого маленького пластикового рычага подденьте серебристую панель.

Также может помочь приподнять крышку слота для карты SD и слегка потянуть за этот элемент, чтобы облегчить поддевание панели.

Когда серебристая крышка поддета, сдвиньте её вправо, чтобы вынуть.

Под ней к плате прикреплены два кабеля, которые нужно отключить.

Отключите оба ленточных кабеля без фиксаторов.

Используйте ногти или пинцет, чтобы потянуть за язычки по обеим сторонам ленточного кабеля для извлечения.

Другой кабель снимите, потянув вверх за сам кабель.

Помните: кабели очень хрупкие, будьте максимально аккуратны при их снятии и подключении.

Найдите винт (крестовая отвертка #00), расположенный в правом верхнем углу корпуса.

Удалите винт.

Закройте ЖК-экран и переверните устройство.

Вставьте лопаточку или другой пластиковый инструмент в маленькую щель между корпусом устройства и дверцей.

Лучше делать это чуть выше надписи «close», так как именно там внутри расположен запирающий механизм.

Подденьте дверцу лопаткой, другой рукой аккуратно тяните дверцу, раскрывая её по мере работы.

Внимание: это может повредить пластиковую деталь, фиксирующую дверцу на месте.

Когда дверца диска открыта, найдите винт (крестовая отвертка #00) внутри, в верхнем правом углу, ближе всего к объективу видеокамеры.

Удалите винт.

Переверните устройство и найдите четыре винта на нижней части (4 мм, крестовая отвертка #00).

Удалите все четыре винта.

После снятия винтов чёрный и серебристый элементы корпуса должны частично раздвинуться друг от друга.

Внимание: не тяните устройство вразнобой. Между половинками корпуса прикреплён внутренний ленточный кабель, который легко повредить. Действуйте медленно и аккуратно.

Осторожно раздвиньте чёрную и серебристую части корпуса.

Если корпус сопротивляется отделению, можно аккуратно воспользоваться лопаткой вдоль нижней части там, где встречаются два цвета.

Когда устройство раскрыто, аккуратно снимите ленточный кабель без фиксатора с материнской платы и отложите серебристую часть корпуса.

Возможно, на материнской плате будет кусок пластикового клеевого слоя. Снимите его аккуратно, стараясь не тянуть за ленточные кабели под ним, и отложите.

Найдите все кабели, подключенные к материнской плате.

Осторожно отключите все кабели.

Есть четыре оранжевых ленточных разъёма без фиксаторов. Чтобы отключить эти кабели, тяните за выступающие язычки по обеим сторонам кабеля, а не за сам кабель.

Есть два белых ленточных разъёма без фиксаторов. Чтобы отключить эти кабели, вытяните их прямо из разъёма.

В нижнем правом углу отключите разъём с нулевым усилием вставки (ZIF), приподняв маленькую чёрную планку перед снятием кабеля.

Питающий кабель: отключите собранный разъём, аккуратно поддев его по краям. При необходимости удерживайте кабели пальцами и аккуратно тяните, стараясь не тянуть больше за один провод, чем за другие, чтобы не повредить и не разъединить жилы.

Теперь, когда все кабели отключены, снимите два бронзовых винта (2 мм, крестовая отвертка #00) с корпуса объектива.

Далее нам нужно будет снять несколько винтов внутри отсека диска.

Если дверца диска закрылась в какой-то момент, поверните объектив видеокамеры к себе и найдите небольшой цилиндрический рычажок слева от объектива.

Нажатие вниз на этот рычажок вручную освободит дверцу.

Удалите две верхние винта в верхней части корпуса DVD (4 мм, крестовая отвертка #00) на внутренней стороне корпуса.

Подденьте черную пластиковую планку корпуса между открытым ползунком и оставшейся серебристой частью корпуса над объективом.

Небольшое аккуратное потягивание и покачивание детали в сторону объектива позволит полностью снять её.

Удалите бронзовый винт (2 мм, крестовая отвертка #00), крепящий заднюю часть корпуса к раме.

Если вы используете отвертку с сменными насадками, базовое соединение отвертки может быть слишком широким для доступа к этому винту. Потребуется обычная (по возможности магнитная) крестовая отвертка #00.

После удаления винта заднюю крышку можно аккуратно оттянуть.

Сняв винт, приподнимите серебристую панель над блоком объектива и сдвиньте её в сторону объектива.

Заднюю крышку можно оттянуть с небольшим щелчком.

Отложите заднюю крышку в сторону.

Удалите три черных винта (5 мм, крестовая отвертка #00), соединяющие раму с дисковым блоком.

Снимите материнскую плату вместе с рамой и отложите в сторону.

Если ваша запасная деталь включает полный узел дверцы диска, на этом можно остановиться и собирать устройство в обратном порядке.

Удалите два наружных винта (4 мм, крестовая отвертка #00) с шарнира.

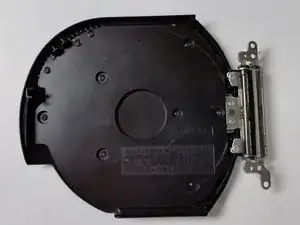

Откройте дверцу под углом 90 градусов — это позволит приподнять дверцу и вынуть её из рамки дисковой дверцы.

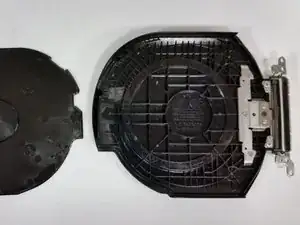

После отделения дверцы необходимо снять пластиковую панель с внутренней стороны дверцы.

Действуйте осторожно при поддевании пластиковой панели. Из-за конструкции устройства панель может не защелкнуться обратно после снятия.

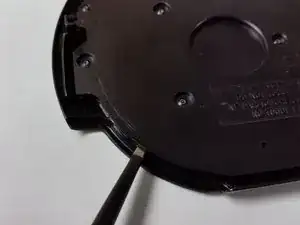

Используйте лопатку, инструмент для поддевания или пинцет, чтобы отделить панель от внешней части дверцы.

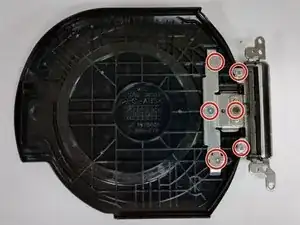

Найдите и удалите винты (2 серебристых 4 мм — правый верх/низ, 1 черный 4 мм — правый по центру, и 3 серебристых 3 мм — слева, крестовая отвертка #00).

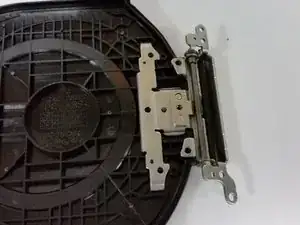

Снимите шарнир с дверцы.
