Замена оптического блока Sony Handycam DCR-DVD650

Ремешок для руки иногда мешает. Лучше начать с его отстёгивания.

На мягкой части ремешка приподнимите липучку и вытяните тонкий ремешок, зажатый между ними.

Проденьте тонкий ремешок через металлическое кольцо спереди устройства.

Ремешок всё ещё будет соединён с устройством с одного конца, но его можно отодвинуть в сторону для более удобной работы.

Откройте ЖК-экран и найдите винт над разъёмом micro USB.

Удалите винт (4 мм, крестовая отвёртка #00).

Используя лопатку или другой маленький пластиковый инструмент для поддевания, поднимите серебристую панель.

Также может помочь поднять крышку слота SD-карты и аккуратно потянуть за неё, чтобы помочь в поддевании панели.

После того как серебристая крышка приподнята, сдвиньте её вправо и выньте.

Под ней находятся две ленты, подключённые к плате, которые нужно отсоединить.

Отключите обе ленточные соединители без фиксатора.

Используйте ногти или пинцет, чтобы потянуть за язычки по бокам ленточного кабеля и вынуть его.

Другой кабель снимите, потянув за сам кабель вверх.

Помните: кабели очень хрупкие, при отключении и подключении действуйте максимально аккуратно.

Найдите винт (крестовая отвёртка #00) в верхнем правом углу корпуса.

Удалите винт.

Закройте ЖК-экран и переверните устройство.

Вставьте лопатку или другой пластиковый инструмент в небольшой зазор между корпусом и дверцей.

Лучше делать это чуть выше надписи «close», так как внутри там находится запирающий механизм.

Подденьте дверцу лопаткой, одновременно другой рукой аккуратно тяните дверцу, чтобы открыть её.

Внимание: есть риск повредить пластиковый фиксатор дверцы.

После открытия дисковой дверцы найдите винт (крестовая отвёртка #00) внутри, в верхнем правом углу, ближе к объективу видеокамеры.

Удалите винт.

Переверните устройство и найдите четыре винта на дне (4 мм, крестовая отвёртка #00).

Удалите все четыре винта.

После снятия винтов чёрная и серебристая части корпуса должны начать разделяться.

Внимание: не раздавайте устройство необдуманно. Между половинками корпуса есть внутренний ленточный кабель, который легко повредить. Действуйте медленно и аккуратно.

Осторожно раздвиньте чёрную и серебристую части корпуса.

Если корпус сопротивляется, поможет поддевание пластиковым инструментом вдоль нижней части там, где встречаются два цвета.

Когда устройство открыто, аккуратно отсоедините ленточный кабель без фиксатора от материнской платы и отложите серебристую часть корпуса.

Возможно, на материнской плате есть пластиковая защитная накладка на клею. Осторожно снимите её, следя за тем, чтобы не потянуть за лежащие под ней ленточные кабели, и отложите в сторону.

Найдите все кабели, подключённые к материнской плате.

Осторожно отключите все кабели.

Есть четыре оранжевых ленточных разъёма без фиксатора. При отключении тяните за язычки по обеим сторонам кабеля, а не за сам кабель.

Есть два белых ленточных разъёма без фиксатора. Их нужно вытянуть прямо из разъёма.

В нижнем правом углу отключите разъём с нулевым усилием вставки (ZIF), предварительно подняв небольшой чёрный язычок перед выниманием кабеля.

Питающий кабель: отключите объединённый разъём, аккуратно поддев его по краям. При необходимости соберите кабели между пальцами и аккуратно потяните, стараясь не тянуть сильнее за одну жилу, чтобы не повредить проводники.

Теперь, когда все кабели отключены, снимите два бронзовых винта (2 мм, крестовая отвёртка #00) с корпуса объектива.

Затем потребуется удалить несколько винтов внутри дискового отсека.

Если дисковая дверца закрылась, поверните объектив видеокамеры к себе и найдите небольшой цилиндрический рычажок слева от объектива.

Нажатие на этот рычажок вручную освободит дверцу.

Удалите две верхние винтовые крепления (4 мм, крестовая отвертка #00) внутри корпуса DVD.

Подденьте чёрную планку корпуса между открывающимся салазочным элементом и оставшейся серебристой частью корпуса над объективом.

Слегка потянув и покачав деталь в сторону объектива, вы сможете полностью её снять.

Удалите бронзовый винт (2 мм, крестовая отвертка #00), крепящий заднюю часть корпуса к раме.

Если вы используете отвертку со сменными насадками, базовая часть отвертки слишком широка, чтобы добраться до этого винта. Потребуется стандартная (и магнитная, если возможно) крестовая отвертка #00.

После удаления винта заднюю часть корпуса можно аккуратно оттянуть.

Сняв винт, поднимите серебристую панель над блоком объектива и сдвиньте её в сторону объектива.

Заднюю часть корпуса можно слегка разъединить с небольшим щелчком.

Отложите заднюю часть корпуса в сторону.

Удалите три чёрных винта (5 мм, крестовая отвертка #00), соединяющих раму с корпусом диска.

Снимите материнскую плату и раму и отложите их в сторону.

Если заменяемая деталь включает полный узел дверцы диска, вы можете остановиться здесь и собрать устройство в обратном порядке.

Удалите два внешних винта (4 мм, крестовая отвертка #00) от шарнира.

Открыв дверцу на 90 градусов, вы сможете поддеть дверцу и вынуть её из рамки дверцы диска.

После отделения дверцы от рамы отложите дверцу в сторону.

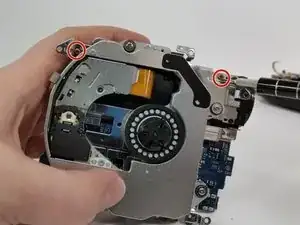

Удалите два бронзовых винта (2 мм, крестовая отвертка #00) в верхней части металлической рамы.

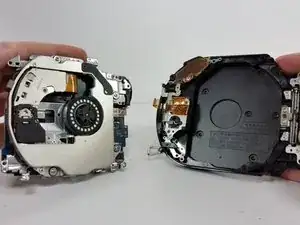

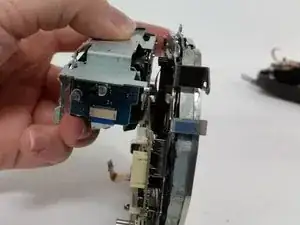

Отделите рамку считывающего механизма диска от корпуса оптического блока и отложите рамку считывателя в сторону.

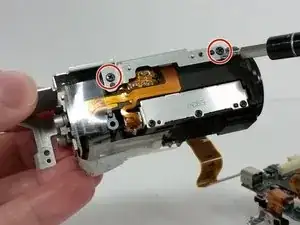

Открутите два верхних винта (5 мм, крестовая отвертка #00) на раме оптического блока.

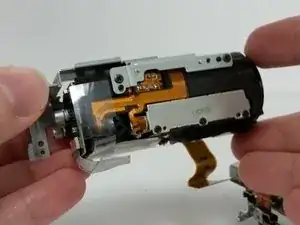

Снимите раму с оптического блока.

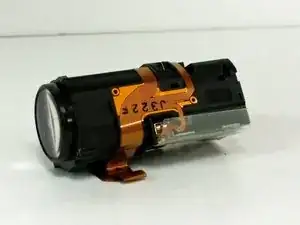

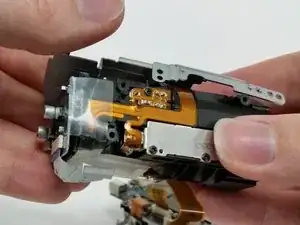

Вы добрались до оптического блока.

В зависимости от полученной запасной части, возможно, потребуется снять плату на задней стороне блока.

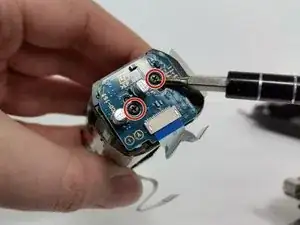

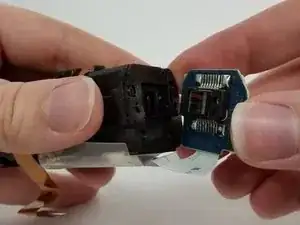

Открутите два винта (5 мм, крестовая отвертка #00) крепления платы и отделите плату от блока.
