Замена объектива камеры Sony Handycam CX260V

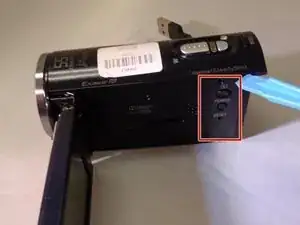

Удалите винт 3 мм и два винта 5 мм с помощью крестовой отвертки Phillips #00 в области отсека батареи.

Удалите верхний и нижний винты 5 мм из шарнира, соединяющего ЖК-экран с камерой.

Удалите средний винт 3 мм.

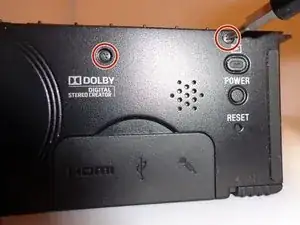

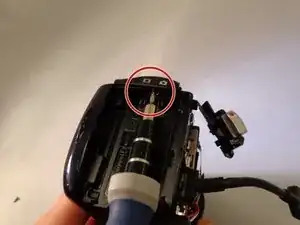

Удалите два винта 5 мм над кнопкой питания и логотипом Dolby.

Используйте пластиковый инструмент для открытия или другой тонкий изогнутый пластиковый предмет, чтобы снять крышку кнопки.

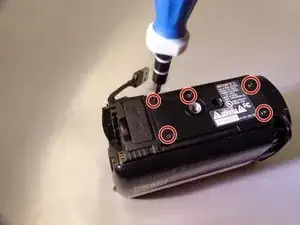

Удалите пять винтов 5 мм, расположенных на нижней панели.

Снимите панель, чтобы получить доступ к внутренней плате.

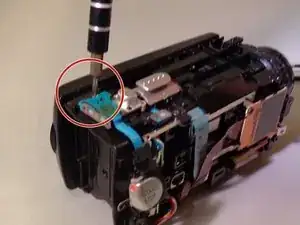

Удалите два винта 5 мм рядом с объективом на стороне, противоположной креплению ЖК-экрана.

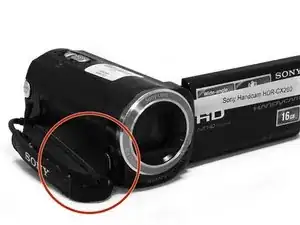

Снимите соседний кожаный ремешок.

Снимите панель с той стороны, где находился кожаный ремешок.

Поверните камеру на другую сторону и удалите винт 5 мм слева от кнопки записи.

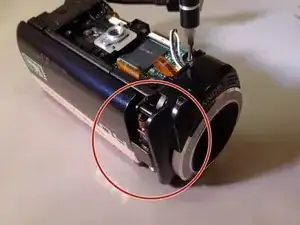

Найдите крышку шарнира ЖК-экрана справа от объектива и снимите её лопаткой или другим широким плоским инструментом.

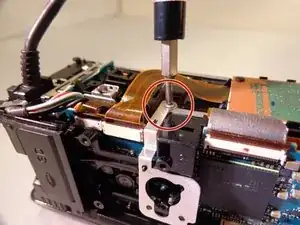

Ориентируйте камеру на сторону, противоположную кнопкам записи, где был кожаный ремешок. Найдите оранжевую плату и удалите три рядом расположенных чёрных винта 5 мм и один серебристый винт 4 мм.

Серебристый винт находится на передней правой стороне камеры и прикреплён к основной панели.

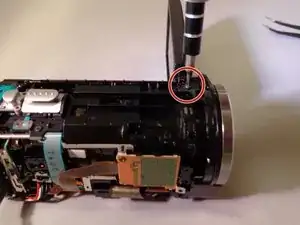

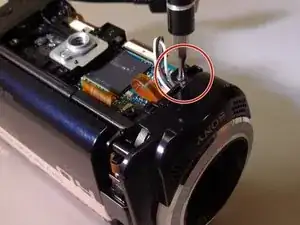

Найдите винт 5 мм, который расположен рядом как с шарниром крепления ЖК-экрана, так и с объективом камеры, затем удалите его.

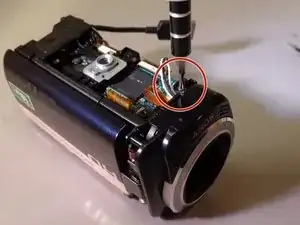

С помощью пинцета аккуратно отсоедините чёрный и белый провод, подключенные к нижней части материнской платы возле крышки объектива.

К крышке объектива подключены один белый провод, один чёрный провод и один плоский жёлтый провод.

Снимите крышку объектива.

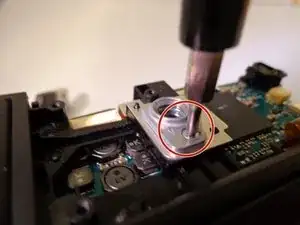

Найдите три винта 5 мм, фиксирующие объектив, и удалите их.

Один расположен внизу и два — в верхней части области объектива.

Осторожно снимите объектив вручную или с помощью лопатки.

Не потеряйте три пружины, расположенные под объективом.

Удалите винт 5 мм на задней части камеры рядом с кнопками увеличения и съёмки изображений.

Отключите или аккуратно отложите в сторону два плоских синих провода, которые удерживают кнопки подключёнными к камере.

Это частично снимет управление увеличением и съёмом изображений.

Удалите серебристый винт 5 мм, прикреплённый к креплению штатива, чтобы получить доступ к узлу крепления.

Отключите провод, подключённый к оранжевой плате.

Удалите серебристый винт 5 мм под проводом.

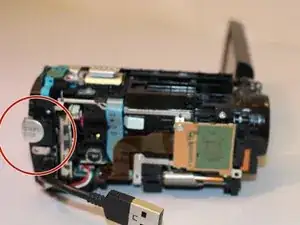

Найдите защёлку, к которой прикреплён другой конец провода, соединяющий основную внутреннюю систему с рамой корпуса.

Освободите защёлку пинцетом и отключите провода, проходящие через рамку боковой панели, что позволит свободно разбирать остальную часть камеры.

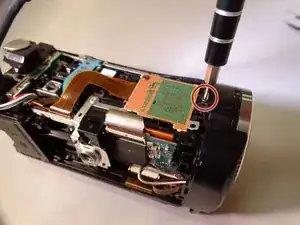

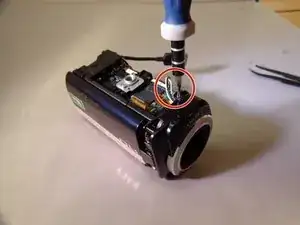

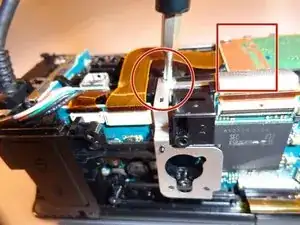

С помощью отвертки PH #00 отвинтите один винт 5 мм, расположенный вверху слева рядом с объективом камеры.

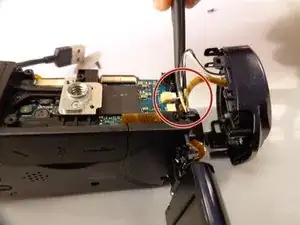

С помощью пинцета аккуратно отсоедините два провода, подключённые к нижней части материнской платы камеры.

К крышке объектива подключены один бело-чёрный провод и один плоский жёлтый провод.

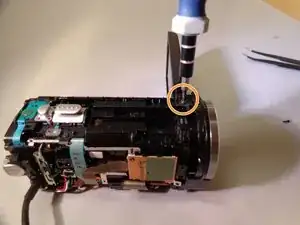

С помощью отвертки найдите три винта 5 мм.

Один находится внизу области объектива, а другие два — в верхней левой и правой частях области объектива.

Осторожно снимите объектив руками или инструментом-лопаткой.

Под объективом находятся три пружины. Не потеряйте их.
