Замена лазерного блока Sony Handycam DCR-DVD650

В этом руководстве описана процедура замены лазерного блока в видеокамере Sony Handycam DCR-DVD650. Если устройство работает нормально, но не считывает и не записывает диски, проблема может быть в лазере. Будьте осторожны с объективом — он легко повреждается.

Перед тем как выполнять ремонт, рекомендуется аккуратно очистить объектив ватной палочкой и изопропиловым спиртом (концентрацией не менее 90 %), убедившись, что рабочая зона максимально свободна от пыли, чтобы не поцарапать объектив. Дайте объективу полностью высохнуть и проверьте, устранена ли проблема — возможно, лазер просто расфокусирован.

Во время выполнения шагов из этого руководства многие мелкие детали могут выпасть. Будьте предельно внимательны при разборке и сборке устройства, работайте на чистой, ровной поверхности.

Шаг 1

Ремешок на руку может мешать в процессе работы. Лучше начать с его снятия.

На мягкой части ремешка отогните липучку и вытяните тонкий ремешок, находящийся между её слоями.

Протяните тонкий ремешок через металлическое кольцо спереди устройства.

Ремешок останется прикреплённым к устройству с одного конца, но теперь его можно отвести в сторону, чтобы обеспечить устойчивую рабочую поверхность.

Шаг 2

Откройте жидкокристаллический экран и найдите винт над портом micro-USB.

Выкрутите винт (4 мм, крестообразная отвёртка №00).

С помощью лопатки или другого небольшого пластикового инструмента для разъёма подденьте серебристую панель.

Можно также открыть крышку слота для SD-карты и аккуратно потянуть за эту часть, чтобы помочь открыть панель.

Шаг 3

После того, как серебристая крышка будет отогнута, сдвиньте её вправо и выньте.

На плате под ней подключены два кабеля, которые необходимо отсоединить.

Отсоедините оба бесштыревых ленточных кабеля.

Используйте ногти или пинцет, чтобы потянуть за язычки с обеих сторон ленточного кабеля, чтобы отключить его.

Второй кабель отсоедините, потянув за сам кабель вверх.

Помните: кабели очень хрупкие, при отключении и подключении обращайтесь с ними максимально аккуратно.

Шаг 4

Найдите винт (крестообразная отвёртка №00) в верхнем правом углу корпуса.

Выкрутите винт.

Шаг 5

Закройте жидкокристаллический экран и переверните устройство.

Вставьте лопатку или другой пластиковый разъединитель в небольшой зазор между корпусом устройства и дверцей.

Лучше всего делать это чуть выше надписи «close», поскольку там расположена система блокировки.

Подденьте дверцу лопаткой, одновременно второй рукой потягивая её в сторону, пока она не откроется.

Внимание: это может повредить пластиковую деталь, фиксирующую дверцу.

Шаг 6

После открытия дверцы диска найдите винт (крестообразная отвёртка №00) во внутреннем верхнем правом углу, ближе к объективу камкордера.

Выкрутите винт.

Шаг 7

Переверните устройство, чтобы увидеть нижнюю часть, и найдите четыре винта (4 мм, крестообразная отвёртка №00).

Выкрутите все четыре винта.

Шаг 8

После того, как винты выкручены, чёрная и серебристая части корпуса должны легко разойтись.

Внимание: не пытайтесь просто так разъединить устройство. С внутренней стороны к обеим его половинкам подключён ленточный кабель, который при неосторожном обращении легко повредить. Медленно и аккуратно — и победа будет за вами.

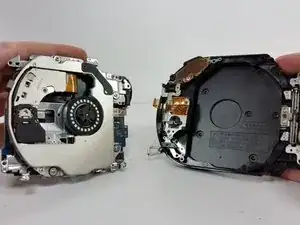

Аккуратно разведите чёрную и серебристую части корпуса в стороны.

Если корпус плохо разъединяется, можно аккуратно поддеть его разъединителем снизу устройства по линии стыка двух цветов.

Шаг 9

После вскрытия устройства аккуратно отсоедините бесштыревой ленточный кабель от материнской платы, а затем отложите в сторону серебристую часть устройства.

На материнской плате может находиться пластиковая пластина с клейким слоем. Аккуратно удалите её, не потягивая за лежащие под ней ленточные кабели, и отложите в сторону.

Шаг 10

Найдите все кабели, подключённые к материнской плате.

Аккуратно отсоедините все кабели.

Имеется четыре оранжевых бесштыревых разъёма ленточных кабелей. Чтобы отсоединить их, потяните за язычки по обеим сторонам кабеля, а не за сам кабель.

Имеется два белых бесштыревых разъёма ленточных кабелей. Чтобы отсоединить их, потяните кабели прямо из разъёма.

В нижнем дальнем правом углу отключите разъём с зажимом (ZIF), откинув небольшую чёрную планку вверх, а затем извлеките кабель.

Питающий кабель: отключите связку кабелей, осторожно поддевая её с краёв. При необходимости соберите провода пальцами и аккуратно потяните. Не прилагайте больше усилий к одному из проводов, так как это может привести к их повреждению и разъединению.

Шаг 11

Теперь, когда все кабели отключены, удалите два бронзовых винта (2 мм, крестовая отвертка №00) на корпусе объектива.

Теперь нужно удалить несколько винтов изнутри корпуса дисковода.

Если дверца диска закрыта, поверните объектив видеокамеры к себе и найдите небольшой цилиндрический рычаг слева от объектива.

Нажмите на этот рычаг вниз, чтобы вручную открыть дверцу.

Шаг 12

Удалите два верхних верхних винта (4 мм, крестовая отвертка №00) внутри корпуса DVD-привода.

Подденьте черную полосу корпуса между открывающимся слайдером и оставшейся серебристой частью корпуса над объективом.

Небольшое осторожное тянущее движение и покачивание детали в сторону объектива позволит полностью извлечь ее.

Шаг 13

Удалите бронзовый винт (2 мм, крестовая отвертка №00), который крепит заднюю крышку к каркасу.

Если используется отвертка с сменными наконечниками, основание отвертки может быть слишком широким, чтобы добраться до этого винта. Вам понадобится стандартная (желательно магнитная) крестовая отвертка №00.

После удаления винта заднюю крышку можно аккуратно отогнуть.

Шаг 14

После снятия винта приподнимите серебристую панель над блоком объектива и выдвиньте ее в сторону объектива.

Заднюю крышку можно отделить, слегка потянув — она отсоединится с щелчком.

Отложите заднюю крышку в сторону.

Шаг 15

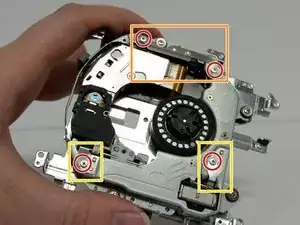

Удалите три черных винта (5 мм, крестовая отвертка №00), соединяющих каркас с корпусом диска.

Шаг 16

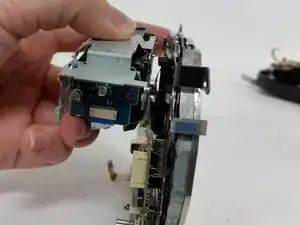

Извлеките плату и каркас и отложите их в сторону.

Если в новой детали входит весь узел дверцы диска, на этом можно остановиться и собрать устройство обратно.

Шаг 17

Удалите два внешних винта (4 мм, крестовая отвертка №00) с петель.

Полностью откройте дверцу на 90 градусов, чтобы можно было потянуть ее вверх и в сторону от рамки дверцы диска.

Шаг 18

После того как дверца диска отделена от рамки, отложите ее в сторону.

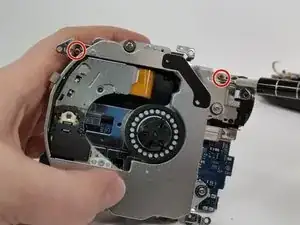

Удалите два бронзовых винта (2 мм, крестовая отвертка №00) в верхней части металлического каркаса.

Отделите рамку чтения диска от рамки оптического блока и отложите оптический корпус в сторону.

Шаг 19

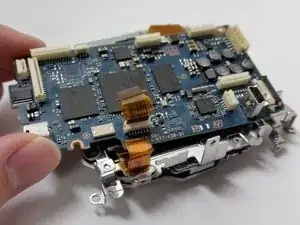

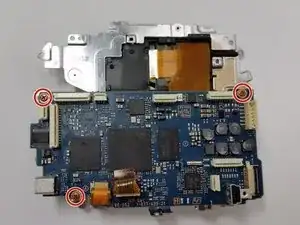

Найдите и удалите три бронзовых винта (2 мм, крестовая отвертка №00), прикрепленных к материнской плате.

Осторожно сдвиньте плату вверх, в сторону от остальной части узла.

Не тяните материнскую плату резко. На задней стороне подключен ленточный кабель.

Шаг 20

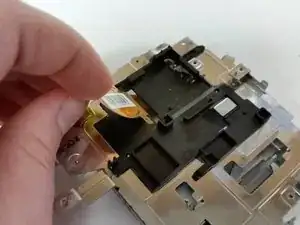

Найдите место подключения ленточного кабеля на задней стороне материнской платы.

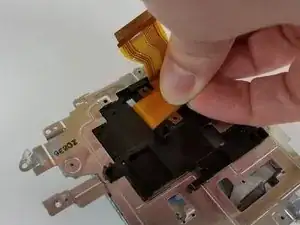

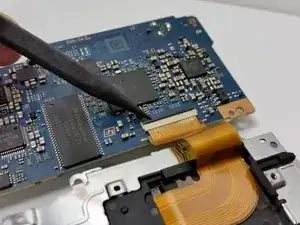

Используйте лопатку или маленький инструмент для поддевания, чтобы поднять черную защелку на разъеме с нулевым усилием вставки (ZIF), который фиксирует ленточный кабель.

Аккуратно извлеките ленточный кабель и замените материнскую плату.

Шаг 21

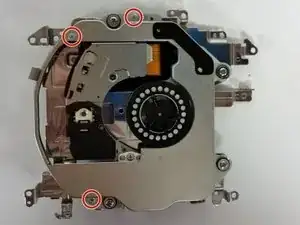

Найдите и удалите три маленьких серебристых винта (2 мм, крестовая отвертка №00), крепящих крышку.

Снимите крышку, слегка потянув вверх и вправо.

Шаг 22

Удалите винты (2 мм, крестовая отвертка №00), которые удерживают блок объектива на месте.

Поднимите крышки, которые только что были отвинчены.

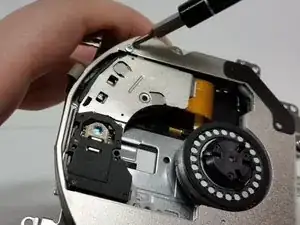

Верхняя перемычка удерживает небольшую черную направляющую рейку. Она выпадет при снятии крышки. Отложите в сторону вместе с крышкой и винтами, обязательно пометьте детали.

Нижние внешние винты удерживают серебристую подвижную направляющую, которая также освободится после снятия пластин и винтов. Снова отложите крышки и винты в сторону, пометив детали.

Шаг 23

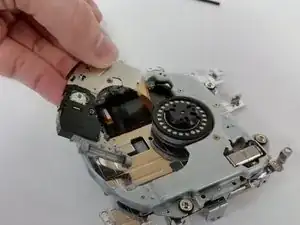

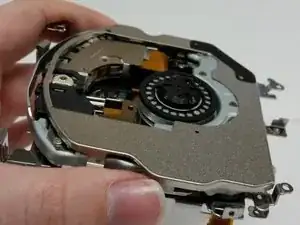

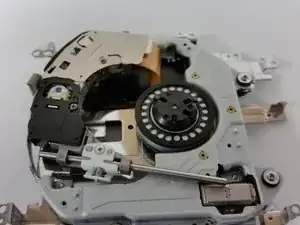

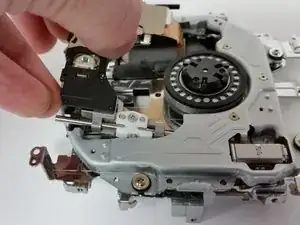

После снятия крышек слайдера слегка сдвиньте лазерный узел вверх и влево.

Шаг 24

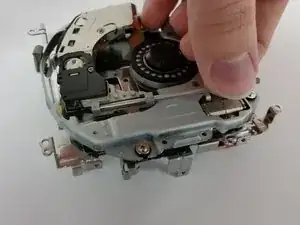

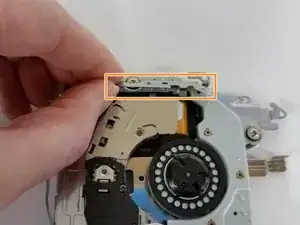

Отвинтите винт (2 мм, крестовая отвертка №00) от белой пластиковой детали на серебристом подвижном стержне и отложите в сторону.

Выдвиньте серебристый подвижной стержень.

Оптический узел почти готов к снятию.

Шаг 25

Аккуратно переверните устройство.

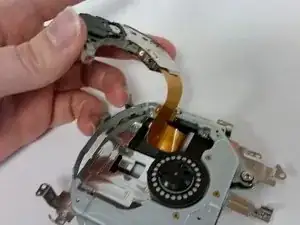

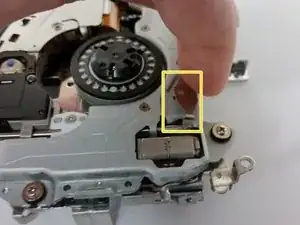

Осторожно подденьте ленточный кабель.

Может быть удобнее начать с нижнего правого угла, где кабель изогнут.

Шаг 26

Снова переверните устройство.

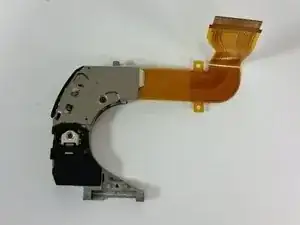

Извлеките ленточный кабель.

Блок объектива отделен от устройства.

Заключение

Чтобы собрать устройство вновь, следуйте этим инструкциям в обратном порядке.
