Замена лазерного блока Sony Handycam DCR-DVD103
Иногда лазерный модуль ломается или перестаёт перемещаться по направляющей. В этой видеокамере лазерный модуль нельзя заменить отдельно, но можно заменить отсек с лазером.
Шаг 1
На изображениях не показан аккумулятор камеры.
Разверните камеру так, чтобы задняя сторона под видоискателем была обращена к Вам.

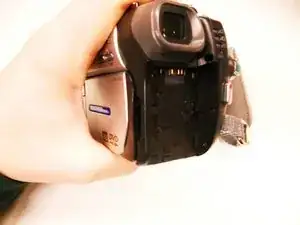

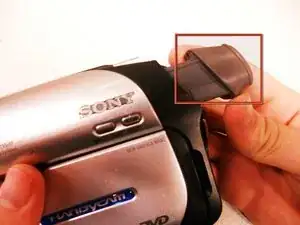

Найдите отсек для аккумуляторного блока.
Нажмите маленькую кнопку разблокировки рядом с отсеком аккумулятора.
Удерживая кнопку, сдвиньте рычаг вперёд, чтобы разблокировать аккумулятор.
Шаг 2
Осторожно вытащите аккумуляторный блок из отсека.
Для установки совместите аккумуляторный блок с отсеком.
Вставьте аккумулятор обратно в камеру до характерного щелчка, фиксирующего его на месте.
Шаг 3

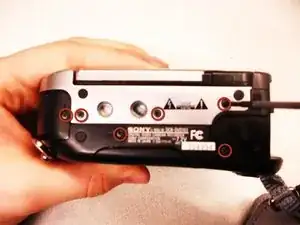

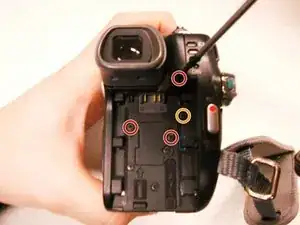

Отверткой Phillips #00 отверните шесть винтов 4,5 мм снизу камеры.
Шаг 4
Снимите три винта 4,5 мм под аккумулятором.
Снимите винт 2,9 мм в правом углу.
Снимите два винта 4,5 мм с правой стенки отсека аккумулятора.
На изображениях аккумулятор не показан.
Шаг 5

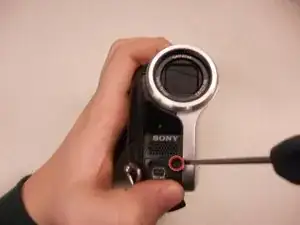

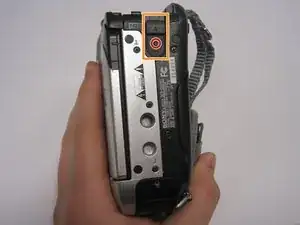

Снимите винт 4,5 мм под крышкой разъёмов на передней части камеры под объективом.
Шаг 6

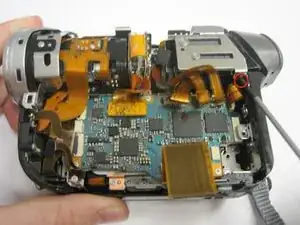

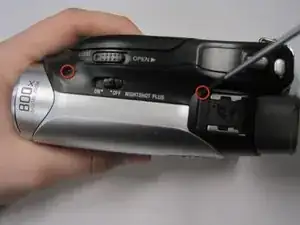

Снимите два винта 4,5 мм в верхней части камеры.
Снимите винт 4,5 мм со стороны диска камеры (рядом с объективом).
Шаг 7

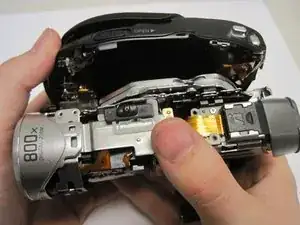

Выдвиньте серый видоискатель, затем аккуратно снимите чёрный пластиковый корпус.
Внимание: Пластиковые детали хрупкие.
Шаг 8
Снимите два винта 2,9 мм под чёрным пластиковым корпусом.
Шаг 9
Аккуратно разъедините внешнюю серебристую панель и экран.
Снимите медную полоску, чтобы отсоединить панель от камеры.
Шаг 10
Снимите (1) винт 2,9 мм под окуляром.
Снимите (1) винт 2,9 мм над окуляром.
Снимите (4) медные полоски под окуляром.
Снимите узел окуляра.
Шаг 11

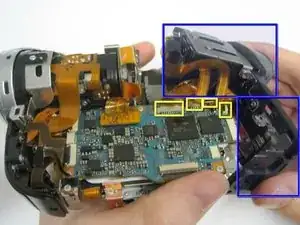

Снимите заднюю крышку. Внимание: остерегайтесь повреждения медных полосок при снятии.
Снимите (4) медные полоски, чтобы снять окуляр.
Шаг 12

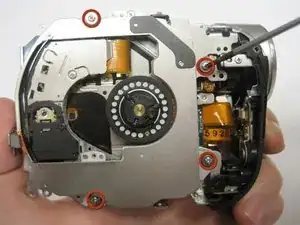

Снимите (4) винта с широкой головкой 3,6 мм на лазерном считывателе.
Примечание: вокруг винтов есть резиновые кольца, которые легко отваливаются.
Шаг 13

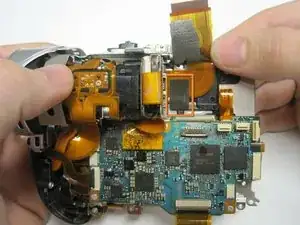

Отключите медную полоску и поднимите её вверх.
Снимите ленту над винтом 2,3 мм.

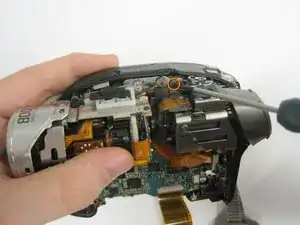

Снимите (1) винт 2,3 мм под лентой.
Шаг 14

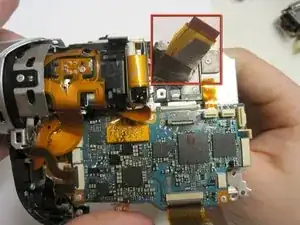

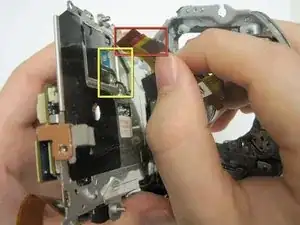

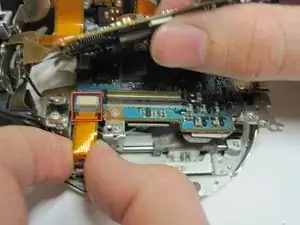

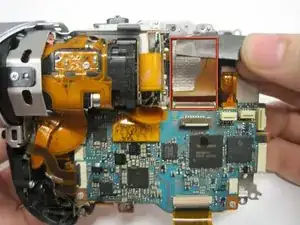

Протяните медную полоску, отмеченную красным прямоугольником, через отверстие позади неё, отмеченное жёлтым прямоугольником.
Шаг 15

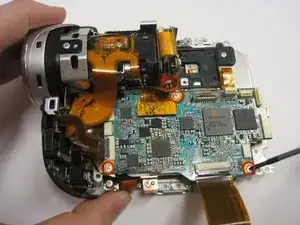

Снимите (3) винта 2,9 мм с верхней печатной платы.
Примечание: Плата будет сопротивляться при попытке её снять, поэтому снимайте её аккуратно, но уверенно.
Поднимите плату и снимите (1) винт 2,9 мм, находящийся под ней.

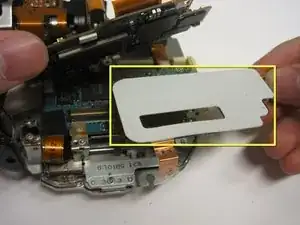

Выньте медную пластину с резиновым изолятором.
Шаг 16

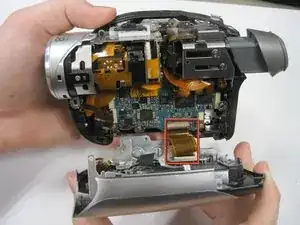

Снимите ленту над медной полоской в нижнем левом углу и вытащите медную полоску.

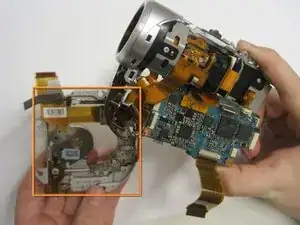

Снимите узел лазерного считывателя.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
