Замена объектива Sony Handycam DCR-DVD103
Используйте это руководство по ремонту, чтобы снять и заменить объектив видеокамеры Sony Handycam DCR DVD103.
Если у Sony Handycam DCR DVD103 потрескался или сломан объектив, это руководство по ремонту поможет восстановить работу камеры в соответствии с проектными характеристиками. Для выполнения этого ремонта специальных навыков не требуется.
Камера, показанная в этом руководстве по ремонту, не содержит аккумулятора.
Шаг 1
На изображениях не показан аккумулятор камеры.
Поверните камеру так, чтобы к Вам была обращена задняя сторона под видоискателем.
Найдите отсек для аккумуляторной батареи.
Нажмите небольшую кнопку разблокировки рядом с отсеком аккумулятора.
Удерживая кнопку, сдвиньте фиксатор вперёд, чтобы разблокировать аккумулятор.
Шаг 2
Осторожно вытащите аккумулятор из отсека.
Для установки снова совместите аккумулятор с отсеком.
Вставьте аккумулятор обратно в камеру до щелчка, указывающего на надёжную фиксацию.
Шаг 3
Отверткой Phillips #00 отверните шесть винтов 4,5 мм на нижней части камеры.
Шаг 4
Снимите три винта 4,5 мм под отсеком аккумулятора.
Снимите винт 2,9 мм в правом углу.
Снимите два винта 4,5 мм с правой стенки отсека аккумулятора.
На изображениях аккумулятор не показан.
Шаг 5
Снимите винт 4,5 мм под крышкой выхода на передней части камеры под объективом.
Шаг 6
Снимите два винта 4,5 мм сверху камеры.
Снимите винт 4,5 мм с боку камеры со стороны диска (рядом с объективом).
Шаг 7
Выньте серый выдвижной видоискатель, затем аккуратно снимите чёрный пластиковый корпус.
Внимание: пластиковые детали хрупкие.
Шаг 8
Снимите два винта 2,9 мм под чёрным пластиковым корпусом.
Шаг 9
Осторожно раздвиньте наружный серебристый корпус и экран.
Снимите медную проволочную пластину, чтобы отделить корпус от камеры.
Шаг 10

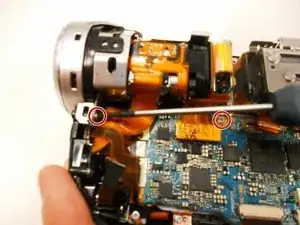

Снимите резьбовую планку 4,5 мм, соединяющую объектив с корпусом камеры.
Шаг 11

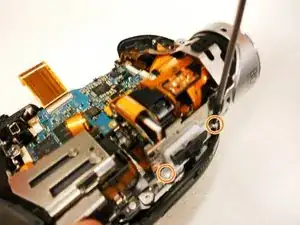

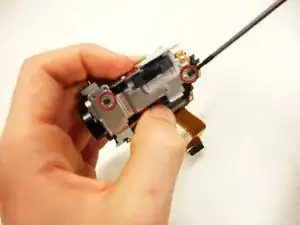

Снимите два винта 4,5 мм внизу слева и вверху слева корпуса объектива.
Снимите два винта 2,9 мм вверху справа и внизу справа корпуса объектива.
Шаг 12

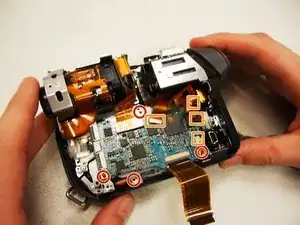

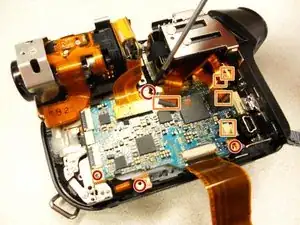

Осторожно отсоедините ленточные кабели от разъёмов на основной плате, сдвигая их в сторону.
Внимание: чрезмерная сила может порвать кабели.
Шаг 13

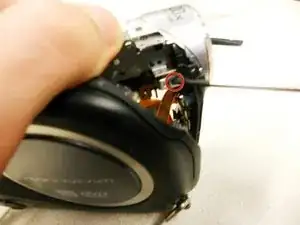

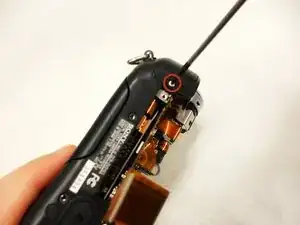

Снимите винт 4,5 мм, соединяющий корпус камеры с объективом со стороны DVD.
Шаг 14

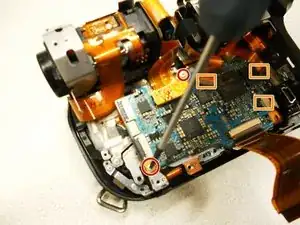

Снимите пять винтов 2,9 мм, крепящихся к плате.

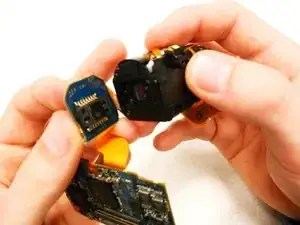

Извлеките плату из камеры.
Снимите пять медных проволочных соединений, прикреплённых к плате.
Шаг 15

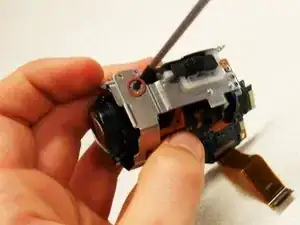

Отверните три чёрных винта 2,9 мм, чтобы снять металлический кронштейн с объектива.
Шаг 16
Снимите два серебристых винта 4,5 мм с нижней части объектива.
Внимание: будьте осторожны с объективом после снятия винтов. В объективе есть небольшой стеклянный элемент, который может выпасть.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
