Замена дверцы диска Sony Handycam DCR-DVD650

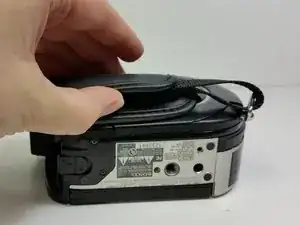

Ремешок для руки иногда мешает. Лучше всего начать с его расстёгивания.

На мягкой части ремешка отогните липучку и выньте тонкий ремешок, зажатый между частями.

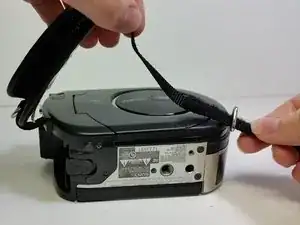

Протолкните тонкий ремешок через металлическое кольцо спереди устройства.

Ремешок останется прикреплённым с одного конца к устройству, но его можно отвести в сторону, чтобы обеспечить более устойчивую поверхность для работы.

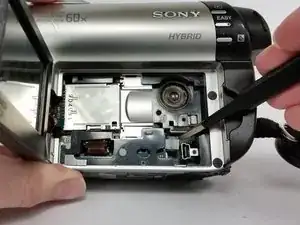

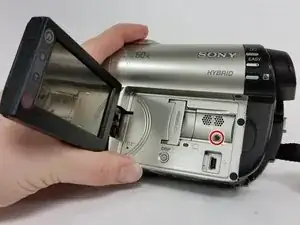

Откройте ЖК-экран и найдите винт, расположенный над портом micro USB.

Удалите винт (4 мм, крестовая отвертка #00).

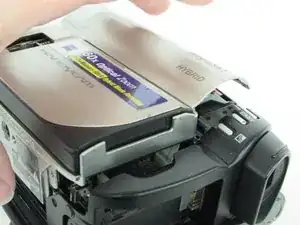

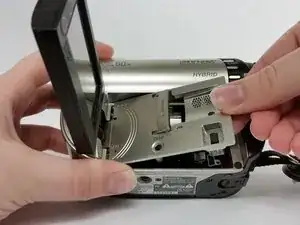

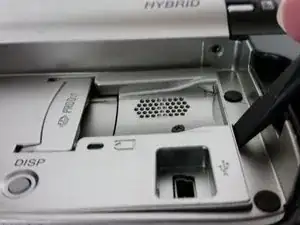

С помощью лопатки или другого небольшого пластикового инструмента подденьте серебристую панель.

Также может помочь поднять крышку SD-карты и аккуратно потянуть за неё, чтобы облегчить поддевание панели.

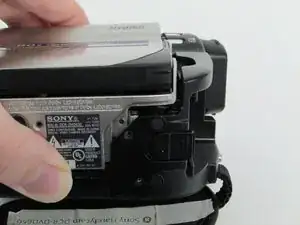

После того как серебристую крышку поддёте, сдвиньте её вправо, чтобы вынуть.

Под ней прикреплены две ленты к плате, которые нужно отключить.

Отключите обе лентоподобные платины без усилий.

Используйте ногти или пинцет, чтобы потянуть за язычки по обеим сторонам ленточного кабеля для снятия.

Другой кабель снимите, потянув вверх за сам кабель.

Помните: кабели очень хрупкие, при снятии и подключении будьте максимально деликатны.

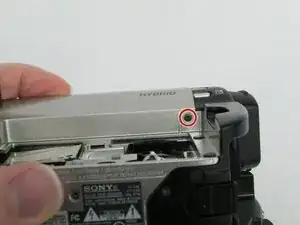

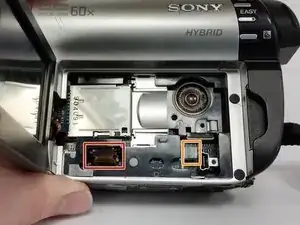

Найдите винт (крестовая отвертка #00), расположенный в правом верхнем углу корпуса.

Удалите винт.

Закройте ЖК-экран и переверните устройство.

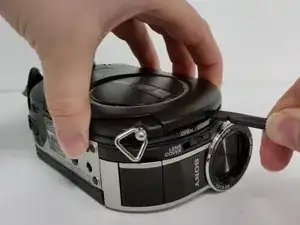

Вставьте лопаточку или другой пластиковый инструмент в небольшой зазор между корпусом устройства и дверцей.

Лучше всего делать это чуть выше места, где напечатано слово «close», так как там расположен механизм блокировки.

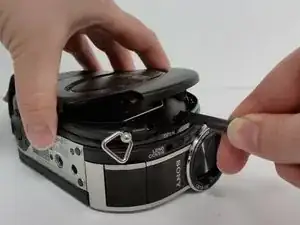

Подденьте дверцу лопаткой, используя другую руку для осторожного подтягивания дверцы при открывании.

Внимание: это может повредить пластиковый элемент, который фиксирует дверцу.

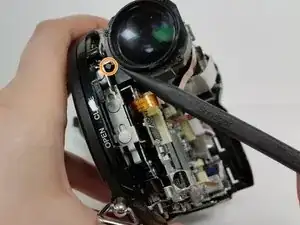

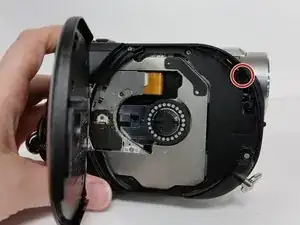

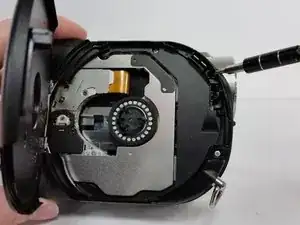

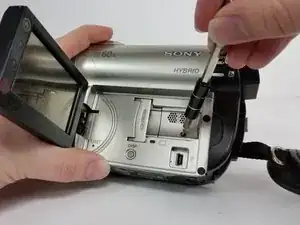

После открытия дверцы диска найдите винт (крестовая отвертка #00) внутри, в верхнем правом углу, ближе всего к объективу видеокамеры.

Удалите винт.

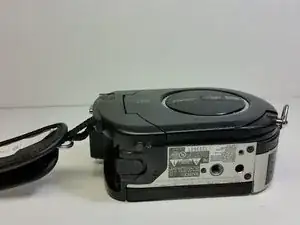

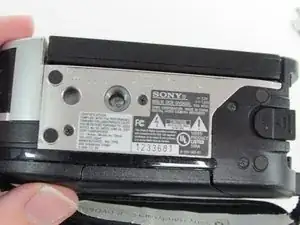

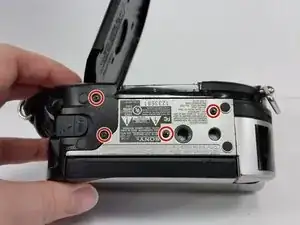

Переверните устройство и найдите четыре винта на нижней части (4 мм, крестовая отвертка #00).

Удалите все четыре винта.

После снятия винтов чёрная и серебристая части корпуса должны начать раздвигаться друг от друга.

Внимание: не разрывайте устройство на части бездумно. Между половинками корпуса прикреплён внутренний ленточный кабель, который легко повредить. Медленные и аккуратные движения — залог успеха.

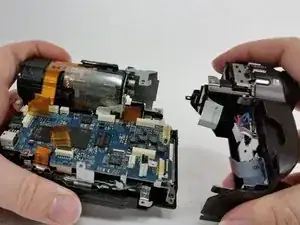

Осторожно раздвиньте чёрную и серебристую части корпуса.

Если корпус трудно разъединяется, может помочь использование лопатки вдоль нижней части устройства в месте стыкования двух цветов.

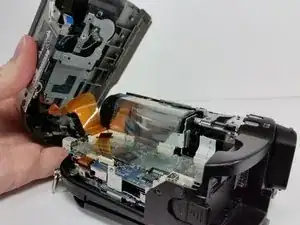

Как только устройство откроется, аккуратно отсоедините ленточный кабель от материнской платы и отложите серебристую часть устройства.

Возможно, на материнской плате есть пластиковая защитная лента. Снимите её осторожно, следя за тем, чтобы не потянуть за ленточные кабели под ней, и отложите в сторону.

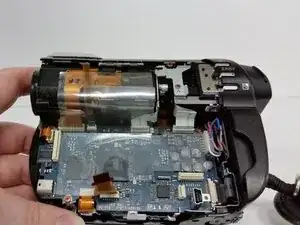

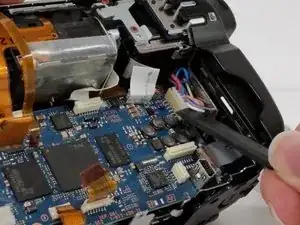

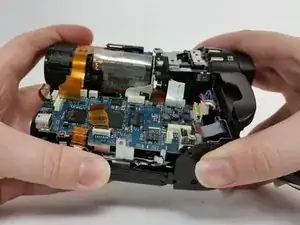

Найдите все кабели, подключённые к материнской плате.

Осторожно отключите все кабели.

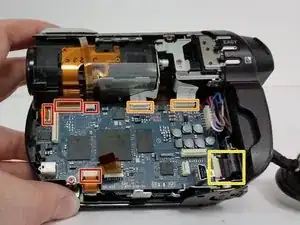

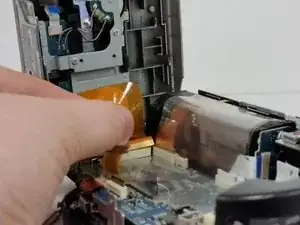

Есть четыре оранжевых ленточных разъёма без усилий. Чтобы отключить эти кабели, потяните вверх за язычки, выступающие с обеих сторон кабеля, а не за сам кабель.

Есть два белых ленточных разъёма без усилий. Чтобы отключить эти кабели, вытяните их прямо из разъёма.

В нижнем углу справа отключите разъём с нулевым усилием вставки (ZIF), предварительно подняв небольшой чёрный фиксатор перед снятием кабеля.

Силовой кабель: отключите объединённый разъём кабеля, аккуратно поддев его по краям. При необходимости соберите кабели между пальцами и осторожно потяните, чтобы вынуть. Старайтесь не тянуть сильнее за одну жилу, чем за остальные, так как это может напрячь и разорвать провода.

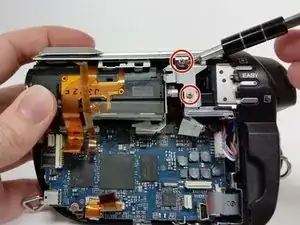

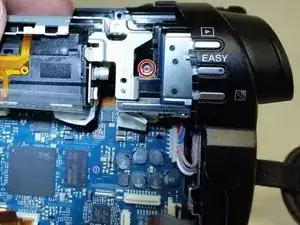

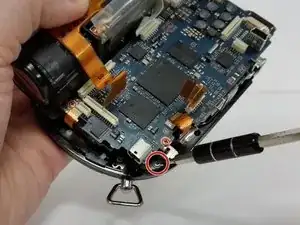

Теперь, когда все кабели отключены, удалите два бронзовых винта (2 мм, Phillips #00) на корпусе объектива.

Далее необходимо удалить несколько винтов внутри корпуса диска.

Если дверца диска в какой-то момент закрылась, поверните объектив видеокамеры к себе и найдите небольшой цилиндрический рычажок слева от объектива.

Нажатие вниз на этот рычажок вручную отпустит дверцу.

Удалите две верхние винты (4 мм, Phillips #00) на внутренней стороне корпуса DVD.

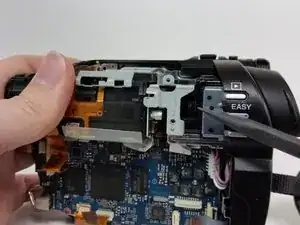

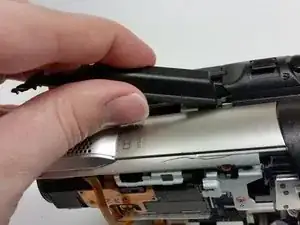

Подденьте черную полоску корпуса между открывающимся слайдером и оставшейся серебристой частью корпуса над объективом.

Небольшое аккуратное тянущее и покачивающее движение к стороне устройства с объективом позволит полностью снять эту деталь.

Удалите бронзовый винт (2 мм, Phillips #00), прикрепляющий заднюю часть корпуса к раме.

Если вы используете отвертку со сменными насадками, соединительная часть отвертки слишком широкая для доступа к этому винту. Вам потребуется обычная (по возможности магнитная) отвертка Phillips #00.

После удаления винта заднюю часть корпуса можно аккуратно оттянуть.

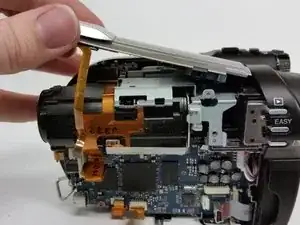

Сняв винт, поднимите серебристую панель над блоком объектива и сдвиньте её в сторону объектива.

Заднюю часть корпуса можно слегка разъединить с небольшим щелчком.

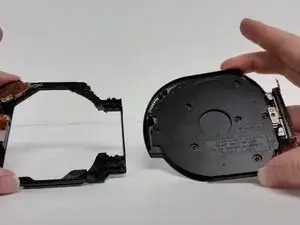

Отложите заднюю часть корпуса в сторону.

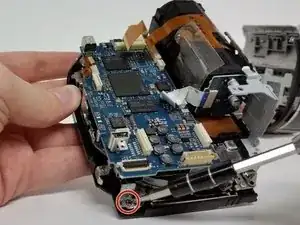

Удалите три черных винта (5 мм, Phillips #00), соединяющие раму с корпусом диска.

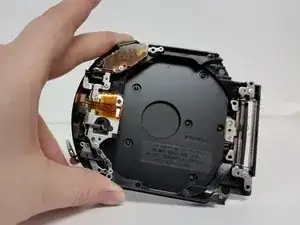

Снимите материнскую плату вместе с рамой и отложите в сторону.

Если ваша запасная деталь включает в себя полную сборку дверцы диска, вы можете остановиться здесь и собрать устройство в обратном порядке.

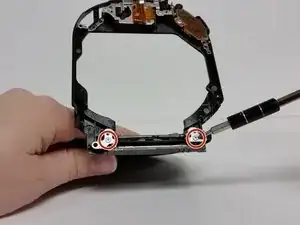

Удалите два внешних винта (4 мм, Phillips #00) от шарнира.

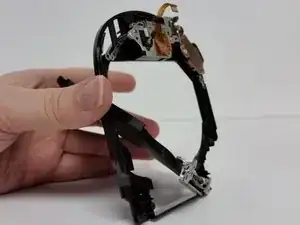

Открытие дверцы до полного угла 90 градусов должно позволить вытянуть дверцу вверх и вынуть её из рамы дверцы диска.
