Замена внутреннего динамика Sony Handycam CX260V

Удалите винт 3 мм и два винта 5 мм с области батарейного отсека с помощью крестовой отвертки #00.

Снимите верхний и нижний винты 5 мм с шарнира, соединяющего ЖК-экран с камерой.

Удалите средний винт 3 мм.

Удалите два винта 5 мм над кнопкой питания и логотипом Dolby.

Используйте пластиковый медиатор или другой тонкий угловой пластик, чтобы снять крышку кнопки.

Удалите пять винтов 5 мм, расположенных на нижней панели.

Снимите панель, чтобы открыть доступ к внутренней плате.

Удалите два винта 5 мм рядом с объективом на противоположной стороне от места крепления ЖК-экрана.

Снимите расположенный рядом кожаный ремешок.

Снимите панель с той стороны, где находился кожаный ремешок.

Поверните камеру на другую сторону и удалите винт 5 мм слева от кнопки записи.

Найдите крышку шарнира ЖК-экрана справа от объектива и снимите её медиатором или другим широким плоским инструментом.

Ориентируйте камеру на сторону, противоположную кнопкам записи, где был кожаный ремешок. Найдите оранжевую плату и удалите три ближайших чёрных винта 5 мм и серебристый винт 4 мм.

Серебристый винт находится спереди справа камеры и крепит основную панель.

Найдите винт 5 мм, расположенный рядом и с шарниром крепления ЖК-экрана, и с объективом камеры, прежде чем его удалять.

Используя пинцет, аккуратно отсоедините чёрный и белый провод, подключённые к нижней части платы возле панели объектива.

К панели объектива подключены один белый провод, один чёрный провод и один плоский жёлтый провод.

Снимите панель объектива.

Найдите три винта 5 мм, удерживающие объектив, и удалите их.

Один винт расположен снизу и два — сверху области объектива.

Аккуратно снимите объектив вручную или медиатором.

Не потеряйте три пружины, находящиеся под объективом.

Удалите винт 5 мм на задней части камеры рядом с кнопками управления зумом и съёмкой.

Отсоедините или аккуратно отведите в сторону два плоских синих провода, соединяющих кнопки с камерой.

Это частично снимет блок управления зумом и съёмкой.

Удалите серебристый винт 5 мм, крепящийся к креплению штатива, чтобы открыть узел крепления штатива.

Отсоедините провод, подключённый к оранжевой плате.

Удалите серебристый винт 5 мм под этим проводом.

Найдите зажим, к которому прикреплён другой конец провода, соединяющего основную внутреннюю систему с рамой корпуса.

Освободите зажим пинцетом и отсоедините шнуры, проходящие через рамку боковой панели — это позволит полностью разобрать оставшуюся часть камеры.

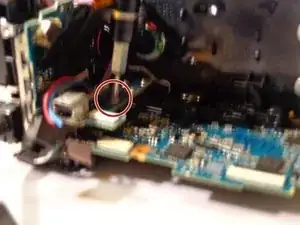

Отверткой удалите два чёрных винта 5 мм, расположенных на стороне динамика.

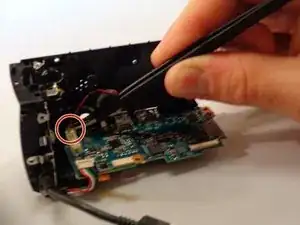

Осторожно снимите красный и чёрный провода, подключённые к плате, с помощью пинцета.

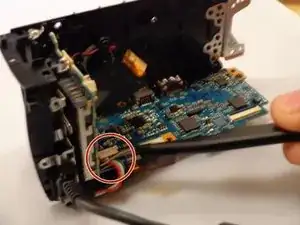

Отсоедините трицветные провода от платы. (Имеет белый разъём)

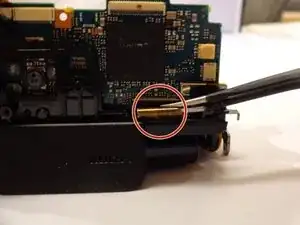

Отсоедините оранжевый плоский провод в нижней части камеры.

Снимает внутренний динамик

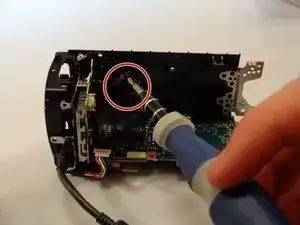

Отверткой удалите серебристый винт 5 мм, расположенный во внутренней задней части возле батарейного отсека, удерживающий чип.

Снимает разъём микрофона

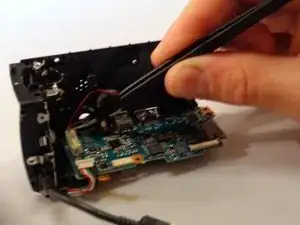

С помощью пинцета извлеките внутренний динамик.
