Замена ЖК-экрана Sony Handycam DCR-DVD103

На изображениях не показан аккумулятор камеры.

Поверните камеру так, чтобы задняя сторона под видоискателем была обращена к вам.

Найдите отсек для аккумуляторного блока.

Нажмите маленькую кнопку разблокировки рядом с отсеком для аккумулятора.

Удерживая кнопку, сдвиньте фиксатор вперёд, чтобы разблокировать аккумулятор.

Осторожно вытащите аккумуляторный блок из отсека.

Для установки совмещайте аккумулятор с отсеком.

Вставьте аккумулятор обратно в камеру до щелчка, обеспечивающего надёжную фиксацию.

С помощью отвёртки Phillips #00 удалите шесть винтов 4,5 мм с нижней части камеры.

Снимите три винта 4,5 мм под аккумулятором.

Снимите винт 2,9 мм из правого угла.

Снимите два винта 4,5 мм с правой стенки отсека для аккумулятора.

На изображениях аккумулятор не показан.

Снимите винт 4,5 мм под крышкой выходных разъёмов на передней части камеры под объективом.

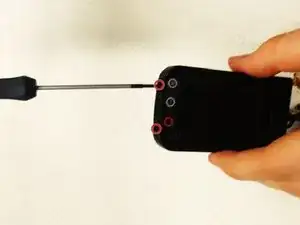

Снимите два винта 4,5 мм на верхней части камеры.

Снимите винт 4,5 мм со стороны дискового отсека камеры (рядом с объективом).

Вытяните серый видоискатель, затем аккуратно снимите чёрный пластиковый корпус.

Внимание: пластиковые детали хрупкие.

Снимите два винта 2,9 мм под чёрным пластиковым корпусом.

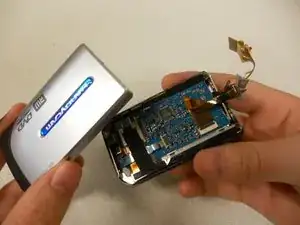

Осторожно отделите наружный серебристый корпус от экрана.

Снимите медную контактную ленту, чтобы отсоединить корпус от камеры.

Снимите медную ленту с корпуса, соединяющую внешний кожух с остальной частью камеры.

Будьте осторожны при снятии провода — чрезмерная сила может привести к его разрыву.

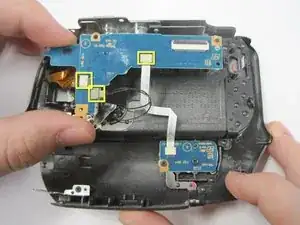

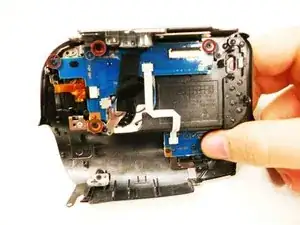

Снимите четыре винта 2,9 мм с L-образной печатной платы. На слайде они отмечены красными кружками.

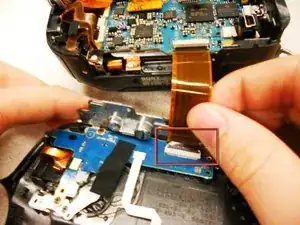

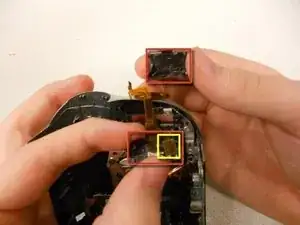

Отсоедините три проводниковые ленты, подключённые к камере, чтобы снять L-образную плату.

Снимите одну проводниковую ленту, подключённую к нижней части платы.

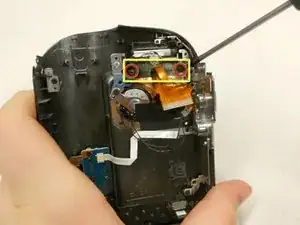

Снимите два винта 4,5 мм.

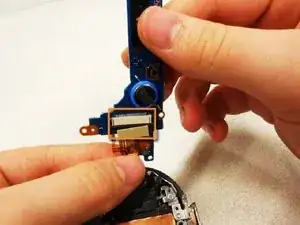

Снимите маленький чёрный держатель над основанием ЖК-экрана.

Снимите один винт 2,9 мм с основания ЖК-экрана.

Снимите серебристые и чёрные переднюю и заднюю крышки с основания экрана.

Снимите одну медную ленту с внутренней стороны нижней крышки.

Снимите два винта 5,4 мм, которыми экран крепится к крышке, с основания ЖК.

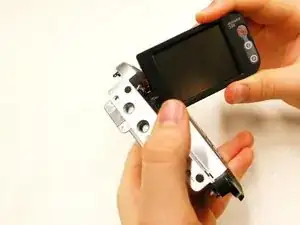

Поверните экран и извлеките его из крышки.

Будьте осторожны, чтобы не повредить корпус при извлечении экрана — для этого потребуется аккуратная манипуляция.

Снимите два винта 3,8 мм с торца ЖК.

Снимите два винта 3,8 мм с нижней части ЖК.

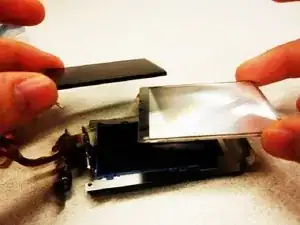

Снимите серебристую крышку с экрана — откроется плата со стороны задней части экрана.

Снимите чёрную ленту, приклеенную по обеим сторонам платы.

Снимите три винта 4,5 мм с задней стороны ЖК.

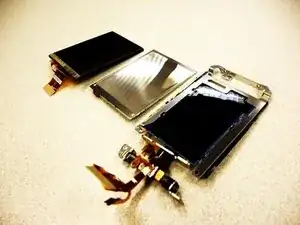

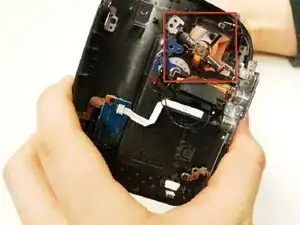

Снимите три медные ленты, чтобы демонтировать как экран, так и подсветку.

Замените повреждённые элементы.
