Замена ЖК-экрана Sony Handycam CX260V

Удалите винт 3 мм и два винта 5 мм с помощью отвертки Phillips #00 в области батарейного отсека.

Снимите верхний и нижний винты 5 мм с шарнира, соединяющего ЖК-экран с камерой.

Удалите средний винт 3 мм.

Удалите два винта 5 мм над кнопкой питания и логотипом Dolby.

Используйте пластиковый инструмент для вскрытия или другой тонкий пластик с наклонным краем, чтобы снять крышку кнопки.

Удалите пять винтов 5 мм, расположенных на нижней панели.

Снимите панель, чтобы получить доступ к внутренней плате.

Удалите два винта 5 мм рядом с объективом на стороне, противоположной соединению ЖК-экрана с корпусом.

Снимите расположенный рядом кожаный ремешок.

Снимите панель со стороны, где находился кожаный ремешок.

Поверните камеру на другую сторону и удалите винт 5 мм слева от кнопки записи.

Найдите крышку шарнира ЖК-экрана справа от объектива и снимите её лопаткой или другим широким плоским инструментом.

Ориентируйте камеру на сторону, противоположную кнопкам записи, где был кожаный ремешок. Найдите оранжевую плату и снимите три ближайших черных винта 5 мм и серебряный винт 4 мм.

Серебряный винт расположен на передней правой стороне камеры и прикреплён к основной панели.

Найдите винт 5 мм, который находится рядом как с шарниром крепления ЖК-экрана, так и с объективом, и удалите его.

Пинцетом аккуратно отсоедините черный и белый провода, подключённые к нижней части платы рядом с панелью объектива.

К панели объектива подключены один белый провод, один черный провод и один плоский жёлтый провод.

Снимите панель объектива.

Найдите три винта 5 мм, удерживающие объектив, и удалите их.

Один находится внизу и два — в верхней части области объектива.

Осторожно извлеките объектив вручную или лопаткой.

Не потеряйте три пружины, расположенные под объективом.

Удалите винт 5 мм на задней панели камеры рядом с органами управления зумом и съёмкой.

Отсоедините или аккуратно отведите в сторону два плоских синих провода, соединяющих кнопки с камерой.

Это частично снимет блок управления зумом и кнопкой съёмки.

Удалите серебряный винт 5 мм, крепящийся к креплению штатива, чтобы обнажить узел крепления.

Отсоедините провод, подключённый к оранжевой плате.

Удалите серебряный винт 5 мм под этим проводом.

Найдите защёлку, к которой прикреплён другой конец провода, соединяющего основную внутреннюю систему с основной рамой.

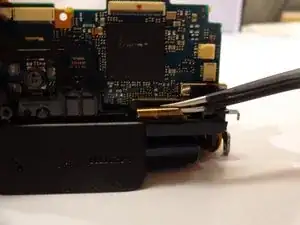

Освободите защёлку пинцетом и отсоедините провода, проходящие через рамку боковой панели, что позволит разобрать остальную часть камеры.

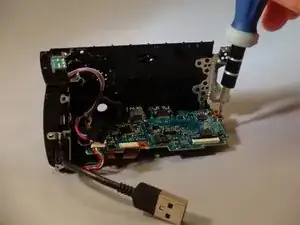

Удалите черный винт 5 мм с конца материнской платы.

Наклоните материнскую плату вверх под небольшим углом и снимите ЖК-экран, отсоединив оставшийся оранжевый провод.
