Замена микрофона в Sony Handycam FDR-AX33

Извлеките аккумулятор, сдвинув защёлку к корпусу камеры. Нажмите аккумулятор вниз и вытяните его.

Удалите шесть чёрных винтов Phillips #00 длиной 4 мм с нижней панели камеры.

Снимите нижнюю панель. Это может быть сложно, но сильное потягивание не должно навредить вам или устройству.

Не забудьте отстегнуть липучку ручного ремня.

Удалите винт Phillips #00 длиной 3 мм с нижней части камеры.

Удалите винт Phillips #00 длиной 4 мм с правой панели.

Снимите правую панель. Опять же, это может быть трудно, но сильное тяние не должно повредить вас или камеру.

Возможно, потребуется использовать инструмент для вскрытия, чтобы снять эту панель.

Удалите два винта Phillips #00 длиной 4 мм в верхнем правом углу камеры.

Удалите винт Phillips #00 длиной 4 мм спереди от крепления вспышки.

Удалите винт Phillips #00 длиной 3 мм под правой стороной отсека аккумулятора.

Удалите чёрный винт Phillips #00 длиной 5 мм с верхней части отсека аккумулятора.

Удалите три винта Phillips #00 длиной 4 мм с левой панели под дисплеем.

Вам потребуется выдвинуть окуляр, потянув его из корпуса камеры.

Снимите верхнюю панель устройства с помощью инструмента для вскрытия iFixit.

Удалите верхний и нижний винты Phillips #00 длиной 4 мм с петли дисплея.

Используйте инструмент для вскрытия iFixit, чтобы снять петлю дисплея.

Удалите винт Phillips #00 длиной 3 мм между окуляром и панелью непосредственно справа от отсека аккумулятора.

Поднимите окуляр под углом, чтобы добраться до винта отвёрткой.

Снимите панель непосредственно справа от отсека аккумулятора с камеры.

Удалите винт Phillips #00 длиной 4 мм над и справа от отсека аккумулятора.

Подденьте левую панель под углом, нажав на пластиковую планку между отсеком аккумулятора и окуляром.

Пошевелите левую панель и аккуратно вытащите её.

Левую панель может быть трудно снять, поэтому приложите значительную силу, но будьте осторожны, чтобы не повредить себя или устройство.

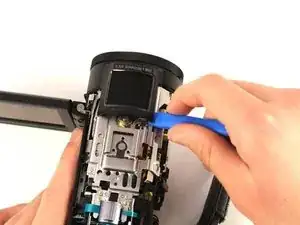

Подденьте пластиковую рамку вокруг микрофона камеры.

Будьте осторожны с тонкой пластиковой рамкой — она может сломаться. Если она сломается, это не должно повлиять на работу камеры.

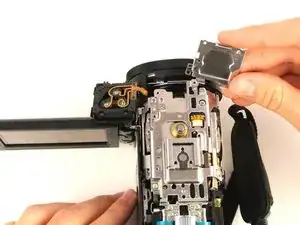

Оттяните фиксаторы, чтобы освободить микрофон.

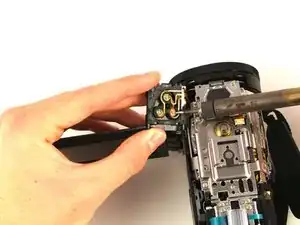

Отпаяйте три контакта на нижней части микрофона. Обратитесь к руководству по пайке по ссылке здесь.

Удалите два винта Phillips #00 длиной 3 мм, чтобы освободить монтаж микрофона.

Снятие монтажного кронштейна микрофона не требуется для замены микрофона.
