Замена модуля ЖК-дисплея Nikon 1 J5
Шаг 1

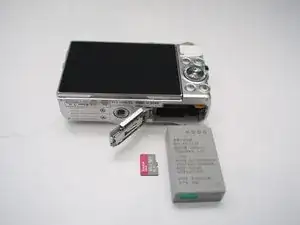

Удалите карту Micro SD и аккумулятор
Шаг 2

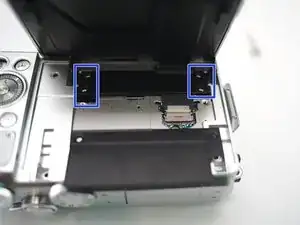

Удалите 2 винта

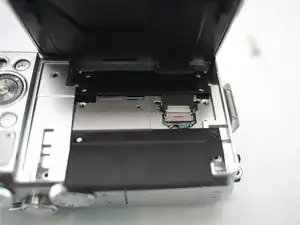

Откройте пластиковую крышку разъёма ЖК-дисплея
Поднимите замок разъёма FPC

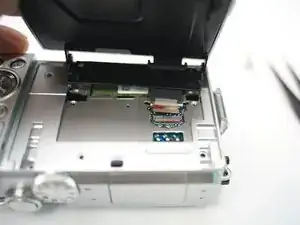

Отсоедините FPC ЖК-дисплея
Шаг 3

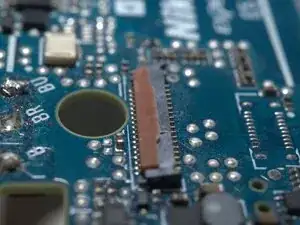

Кабель FPC вставлен с правой стороны этого фото.

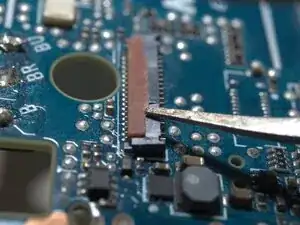

Вставьте пинцет с тонким концом или любой тонкий плоский инструмент под замок и осторожно поднимите его.
Замок поворачивается против часовой стрелки примерно на 90 градусов.
Шаг 4

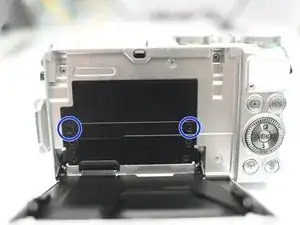

Удалите 4 винта

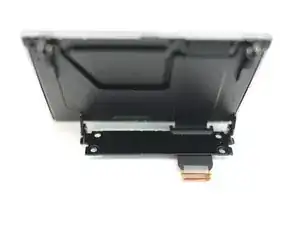

Удалите модуль ЖК-дисплея
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
