Замена задней крышки Nikon 1 J5

Снимите карту Micro SD и аккумулятор

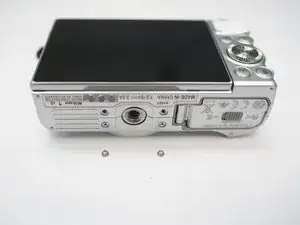

Удалите 2 винта

Откройте крышку пластиковой оболочки соединителя LCD

Поднимите защелку соединителя FPC

Отсоедините FPC LCD

Кабель FPC вставляется с правой стороны этого фото.

Вставьте пинцет с тонким концом или любой тонкий плоский инструмент под защелку и аккуратно поднимите её.

Защелка поворачивается против часовой стрелки на 90 градусов

Удалите 4 винта

Удалите модуль LCD

ПРЕДУПРЕЖДЕНИЕ!!! НЕ ТРОГАЙТЕ ЭТИ С паяные соединения!!! Высокое напряжение до 300В..

Или сначала разрядите конденсатор вспышки, как указано в «Руководстве по замене основной печатной платы»

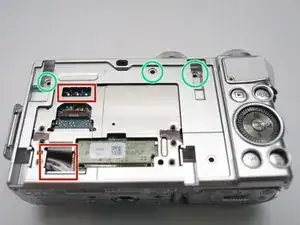

Удалите 3 винта

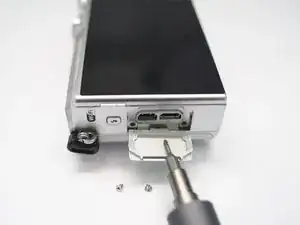

Слева, в отсеке соединителя, удалите 2 винта.

Снизу, удалите 2 винта

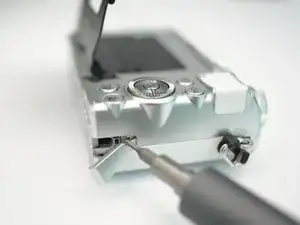

Справа, удалите 1 винт

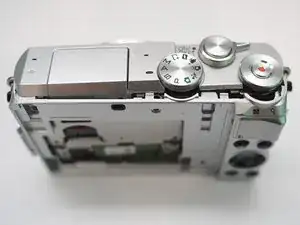

Отклейте здесь и удалите 1 винт внутри.

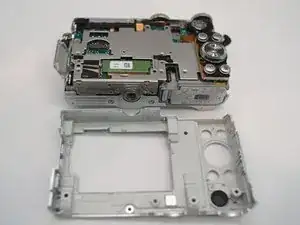

Пополам откройте заднюю крыш
