Nikon 1 J5 Main PCB Replacement
Шаг 1
Извлеките карту microSD и аккумулятор
Шаг 2
Удалите 2 винта
Откройте пластиковую крышку разъёма ЖК-дисплея
Поднимите защёлку FPC-разъёма
Отсоедините FPC-кабель ЖК-дисплея
Шаг 3

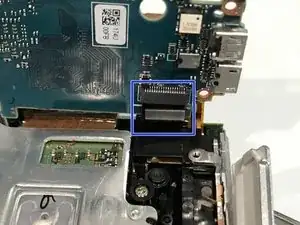

FPC-кабель вставлен с правой стороны на этой фотографии.
Вставьте пинцет с тонким остриём или любой тонкий плоский инструмент под защёлку и аккуратно приподнимите её.
Защёлка поворачивается против часовой стрелки примерно на 90 градусов
Шаг 4
Удалите 4 винта
Снимите модуль ЖК-дисплея
Шаг 5
ВНИМАНИЕ!!! НЕ ПРИКАСАЙТЕСЬ К ЭТИМ Пайкам!!! Высокое напряжение до 300 В.
Или сначала разрядите конденсатор вспышки, согласно руководству «Замена главной платы»
Удалите 3 винта
Шаг 6

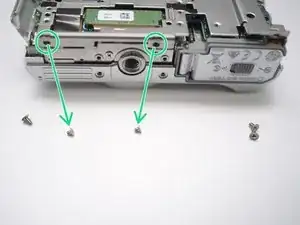

Слева, в отсеке разъёмов, удалите 2 винта.
Снизу удалите 2 винта
Справа удалите 1 винт
Шаг 7
Отклейте здесь и удалите 1 винт, находящийся внутри.
Шаг 8
Подденьте заднюю крышку и снимите её с корпуса.
Шаг 9
Отсоедините динамик
Отсоедините FPC клавиатуры
Шаг 10
Нажмите защёлки снизу
поднимите и снимите клавиатуру.
Шаг 11

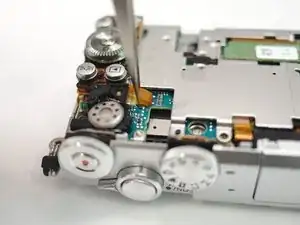

Внимание!!! Высокое постоянное напряжение до 300 В

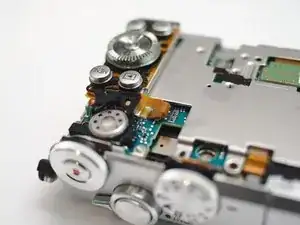

Отклейте ленту с изолированным инструментом (пластиковая лопатка, пластиковый пинцет, зубочистка и т.п.). НЕ ИСПОЛЬЗУЙТЕ металлические пинцеты.

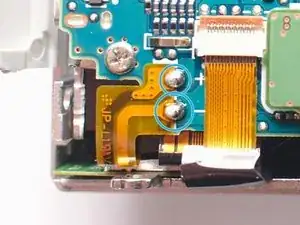

Используйте резистор 2–10 кОм мощностью 5 Вт, чтобы разрядить конденсатор вспышки не менее 10 секунд.
Проверьте напряжение между двумя точками. Убедитесь, что оно ниже 5 В постоянного тока
Шаг 12

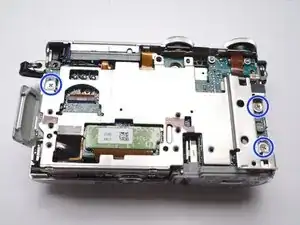

Удалите 3 винта
Удалите 2 винта

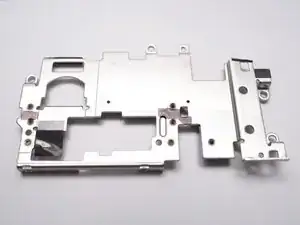

Снимите металлическую рамку.
Шаг 13

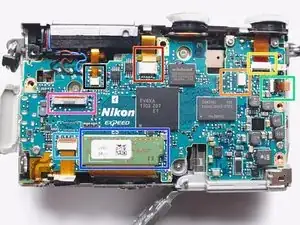

Соленоид вспышки и детектор
Микрофоны и индикатор помощника автофокуса
Клавиатура
Переключатели
NFC
Wi‑Fi и Bluetooth, задняя часть объектива
Матрица CMOS
ЖК‑дисплей
Шаг 14

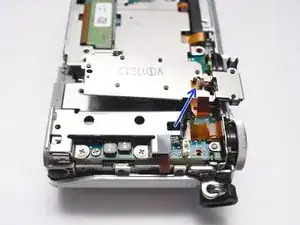

Десолдируйте конденсатор вспышки

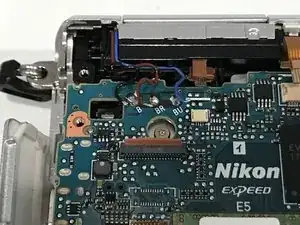

Десолдируйте ксеноновую трубку вспышки
Шаг 15

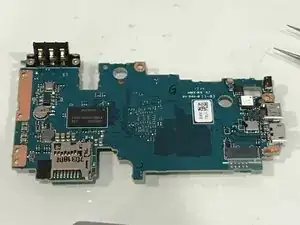

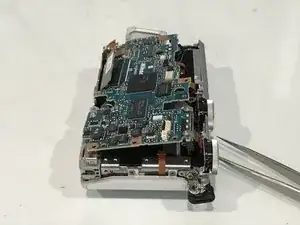

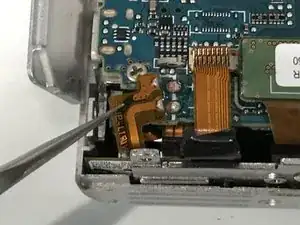

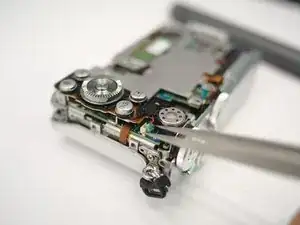

Приподнимите верхнюю часть главной платы
Отсоедините (вытяните) FPC-контакты объектива
Шаг 16
Вставьте знание здесь.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
